12.3 Sturzfräsen in der
geschwenkten Ebene
Funktion
In Verbindung mit den neuen PLANE-Funktionen und M128 können Sie
in einer geschwenkten Bearbeitungsebene sturzfräsen. Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:
Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen über Normalenvektoren

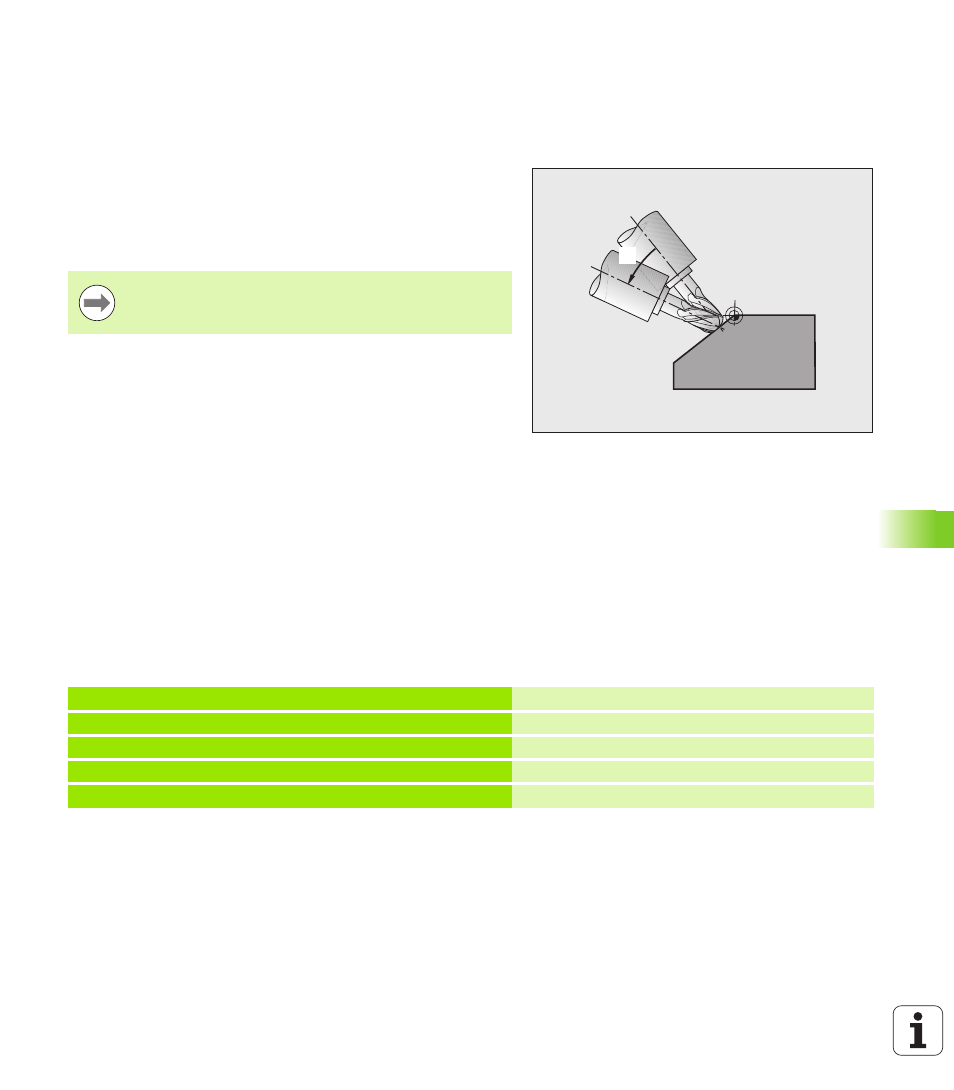

Sturzfräsen durch inkrementales Verfahren
einer Drehachse
Werkzeug freifahren
M128 aktivieren
Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
Über einen Geraden-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
NC-Beispielsätze:
IB
Sturzfräsen in der geschwenkten Ebene funktioniert nur
mit Radiusfräsern.
...
N12 G00 G40 Z+50 M128 *
Auf sichere Höhe positionieren, M128 aktivieren
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F900 *
PLANE-Funktion definieren und aktivieren
N14 G01 G91 F1000 B-17 *
Sturzwinkel einstellen
...
Bearbeitung in der geschwenkten Ebene definieren
