HEIDENHAIN iTNC 530 (60642x-03) ISO programming - Handbuch (Seite 215)

HEIDENHAIN iTNC 530 215
6.2
Gr
undlag
en
zu
den
Bahnfunktionen

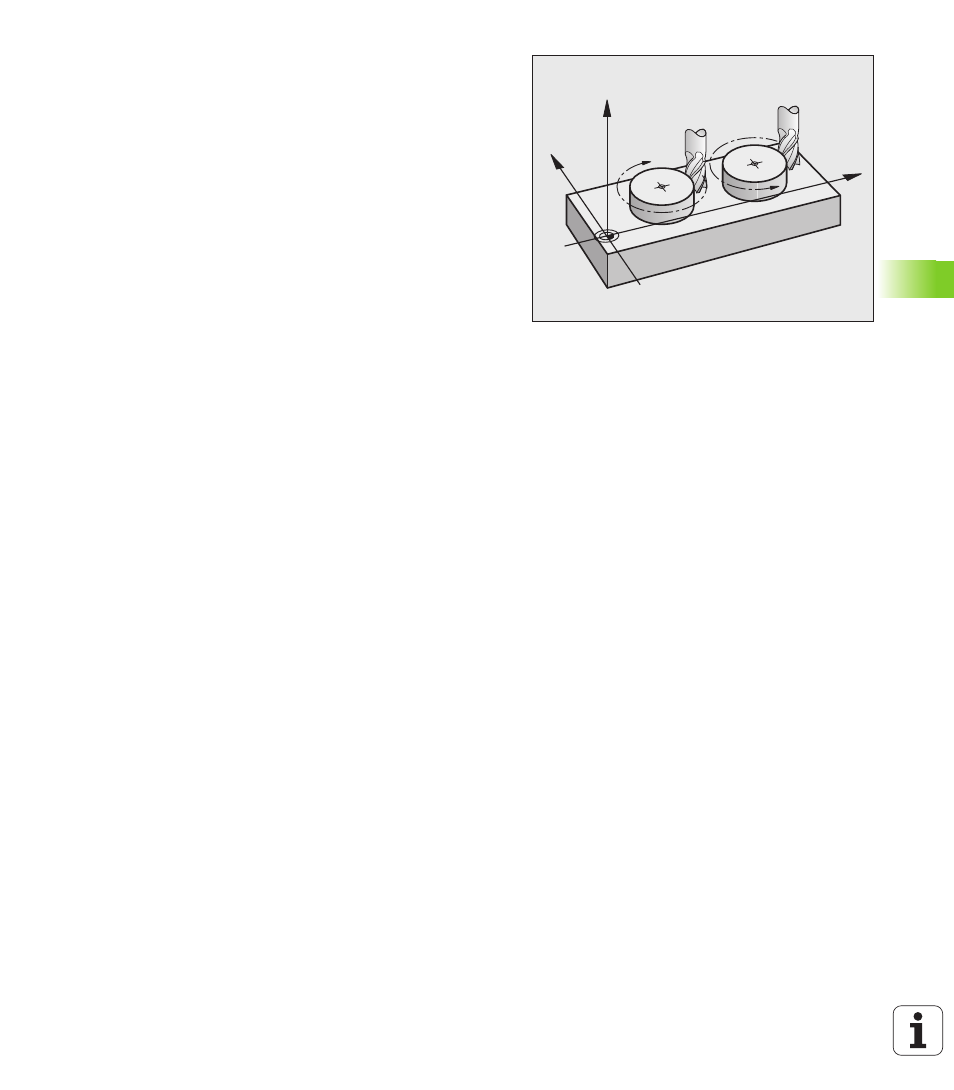

Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn wie folgt ein:
Drehung im Uhrzeigersinn: G02/G12
Drehung gegen den Uhrzeigersinn: G03/G13
Radiuskorrektur
Die Radiuskorrektur muss in dem Satz stehen, mit dem Sie das erste
Konturelement anfahren. Die Radiuskorrektur dürfen Sie nicht in
einem Satz für eine Kreisbahn aktivieren. Programmieren Sie diese
zuvor in einem Geraden-Satz (siehe „Bahnbewegungen -
rechtwinklige Koordinaten”, Seite 220).
Vorpositionieren
Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-
Programms so vor, dass eine Beschädigung von Werkzeug und
Werkstück ausgeschlossen ist.
G02/G12
G03/G13
X
Z
Y
