244 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1
DXF
-D
at
eien
ve
ra
rbeit
en
(Sof
tw
ar
e-Option)

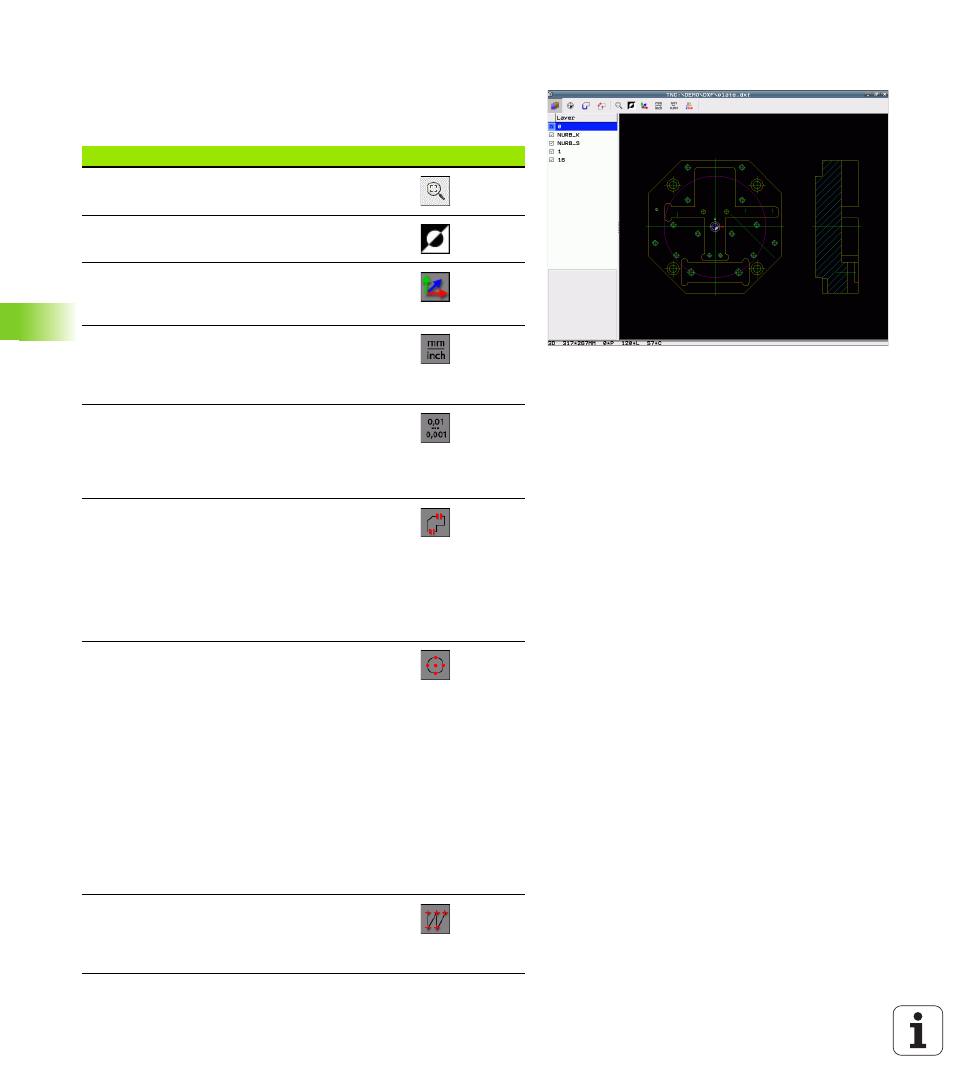

Grundeinstellungen
Die nachfolgend aufgeführten Grundeinstellungen wählen Sie über die
Icons der Kopfleiste. Manche Icons zeigt die TNC nur in bestimmten
Modi an.
Einstellung Icon
Zoom auf größtmögliche Darstellung setzen
Farbschema umschalten (Hintergrundfarbe
wechseln)
Umschalten zwischen 2D- und 3D-Modus. Bei
aktivem 3D-Modus können sie die Ansicht mit
der rechten Mouse-Taste drehen und neigen
Maßeinheit mm oder inch der DXF-Datei
einstellen. In dieser Maßeinheit gibt die TNC
auch das Konturprogramm bzw. die
Bearbeitungspositionen aus
Auflösung einstellen: Die Auflösung legt fest, mit
wie viel Nachkommastellen die TNC das Kontur-
Programm erzeugen soll. Grundeinstellung: 4
Nachkommastellen (entspricht 0.1 µm Auflösung
bei aktiver Maßeinheit MM)
Modus Konturübernahme, Toleranz einstellen:
Die Toleranz legt fest, wie weit benachbarte
Konturelemente voneinander entfernt sein
dürfen. Mit der Toleranz können Sie
Ungenauigkeiten ausgleichen, die bei der
Zeichnungserstellung gemacht wurden.
Grundeinstellung ist abhängig von der
Ausdehnung der gesamten DXF-Datei
Modus Punktübernahme bei Kreisen und
Teilkreisen: Modus legt fest, ob die TNC beim
Wählen von Bearbeitungspositionen mit einem
Mouse-Klick den Kreismittelpunkt direkt
übernehmen soll (AUS), oder ob die TNC
zunächst zusätzliche Kreispunkte anzeigen soll.
 AUS
Zusätzliche Kreispunkte nicht anzeigen,
Kreismittelpunkt direkt übernehmen, wenn
Sie einen Kreis oder einen Teilkreis anklicken
 EIN
Zusätzliche Kreispunkte anzeigen,
gewünschten Kreispunkt durch erneutes
Anklicken übernehmen
Modus Punktübernahme: Festlegen, ob die TNC
beim Wählen von Bearbeitungspositionen den
Verfahrweg des Werkzeugs anzeigen soll oder
nicht.
