12.2 Die PLANE-F
unktion: Sc
hw
enk
en der Bearbeit
ungsebene (Sof
tw
ar
e-
Option
1) PLANE-Funktion definieren

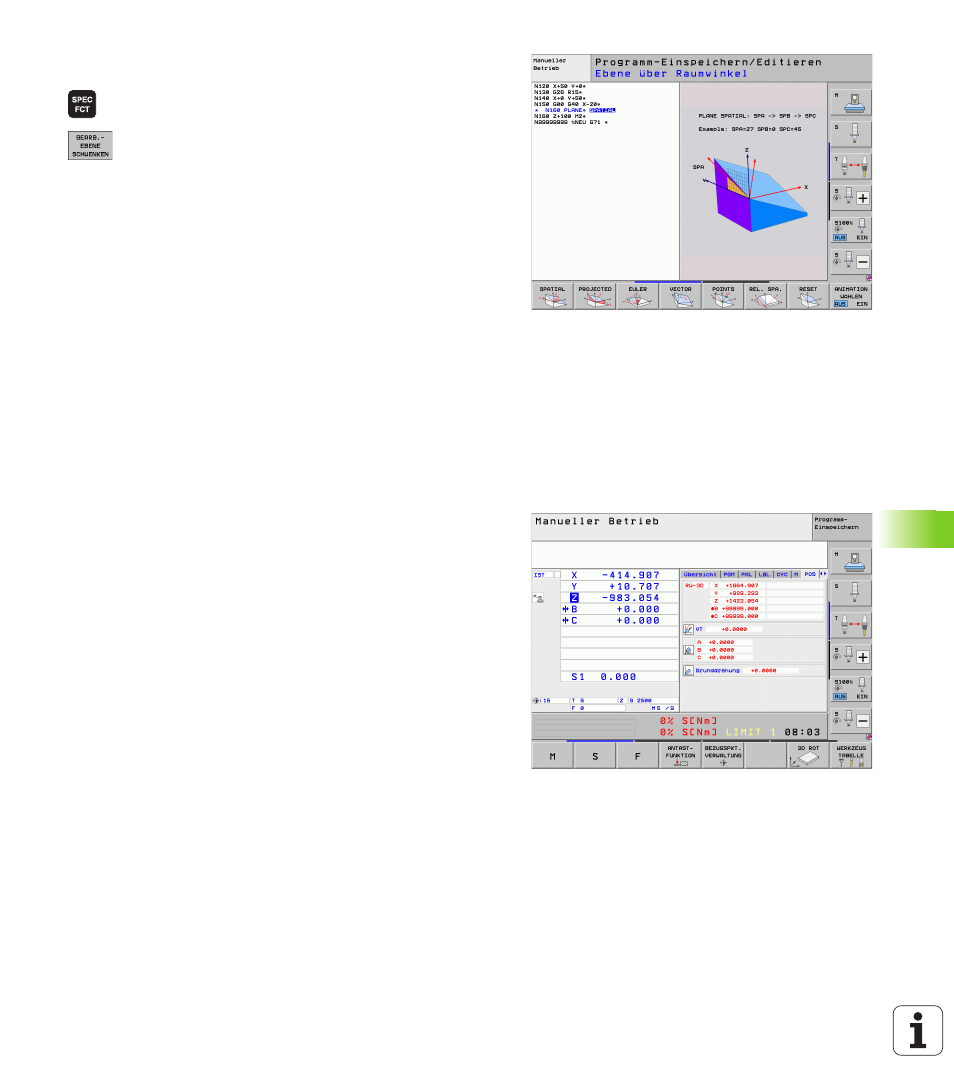

 Softkey-Leiste mit Sonderfunktionen einblenden
 PLANE -Funktion wählen: Softkey BEARB.-EBENE
SCHWENKEN drücken: Die TNC zeigt in der Softkey-
Leiste die zur Verfügung stehenden
Definitionsmöglichkeiten an
Funktion wählen bei aktiver Animation
 Animation einschalten: Softkey ANIMATION WÄHLEN EIN/AUS auf
EIN stellen
 Animation für die verschiedenen Definitionsmöglichkeiten starten:
Einen der zur Verfügung stehenden Softkeys drücken, die TNC
hinterlegt den gedrückten Softkey andersfarbig und startet die
zugehörige Animation
 Um die momentan aktive Funktion zu übernehmen: Taste ENT
drücken oder Softkey der aktiven Funktion erneut drücken: Die TNC
führt den Dialog fort und fragt die erforderlichen Parameter ab
Funktion wählen bei inaktiver Animation
 Gewünschte Funktion per Softkey direkt wählen: Die TNC führt den
Dialog fort und fragt die erforderlichen Parameter ab
Positions-Anzeige
Sobald eine beliebige PLANE-Funktion aktiv ist, zeigt die TNC in der
zusätzlichen Status-Anzeige den berechneten Raumwinkel an (siehe
Bild). Grundsätzlich rechnet die TNC – unabhängig von der
verwendeten PLANE-Funktion – intern immer zurück auf Raumwinkel.
Im Modus Restweg (RESTW) zeigt die TNC beim Einschwenken (Modus
MOVE
oder TURN) in der Drehachse den Weg bis zur definierten (bzw.
berechneten) Endposition der Drehachse an.
