11 programmier-beispiele, Beispiel: ellipse – HEIDENHAIN iTNC 530 (60642x-03) ISO programming Benutzerhandbuch
Seite 324
324
Programmieren: Q-Parameter
9.1
1
Pr
ogr
ammier
-Beispiele
9.11 Programmier-Beispiele

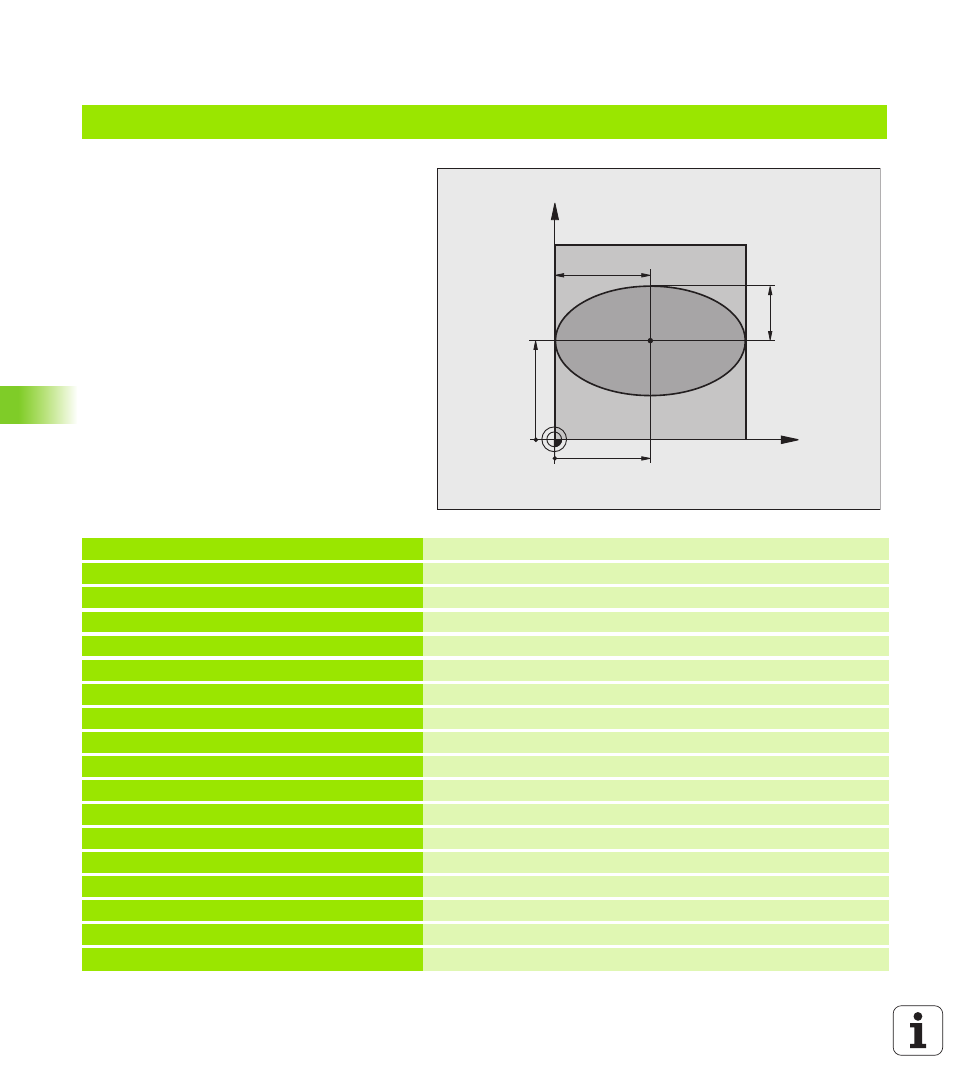

Beispiel: Ellipse
Programm-Ablauf
Die Ellipsen-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q7
definierbar). Je mehr Berechnungsschritte
definiert sind, desto glatter wird die Kontur
Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel in der Ebene:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
Werkzeug-Radius wird nicht berücksichtigt
%ELLIPSE G71 *
N10 Q1 = +50 *
Mitte X-Achse
N20 Q2 = +50 *
Mitte Y-Achse
N30 Q3 = +50 *
Halbachse X
N40 Q4 = +30 *
Halbachse Y
N50 Q5 = +0 *
Startwinkel in der Ebene
N60 Q6 = +360 *
Endwinkel in der Ebene
N70 Q7 = +40 *
Anzahl der Berechnungs-Schritte
N80 Q8 = +30 *
Drehlage der Ellipse
N90 Q9 = +5 *
Frästiefe
N100 Q10 = +100 *
Tiefenvorschub
N110 Q11 = +350 *
Fräsvorschub
N120 Q12 = +2 *
Sicherheits-Abstand für Vorpositionierung
N130 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 *
Werkzeug-Aufruf
N170 G00 G40 G90 Z+250 *
Werkzeug freifahren
N180 L10,0 *
Bearbeitung aufrufen
X
Y
50
50
30
50
