96

Programmieren: Grundlagen, Datei-Verwaltung

3.1 Gr

undlag

en

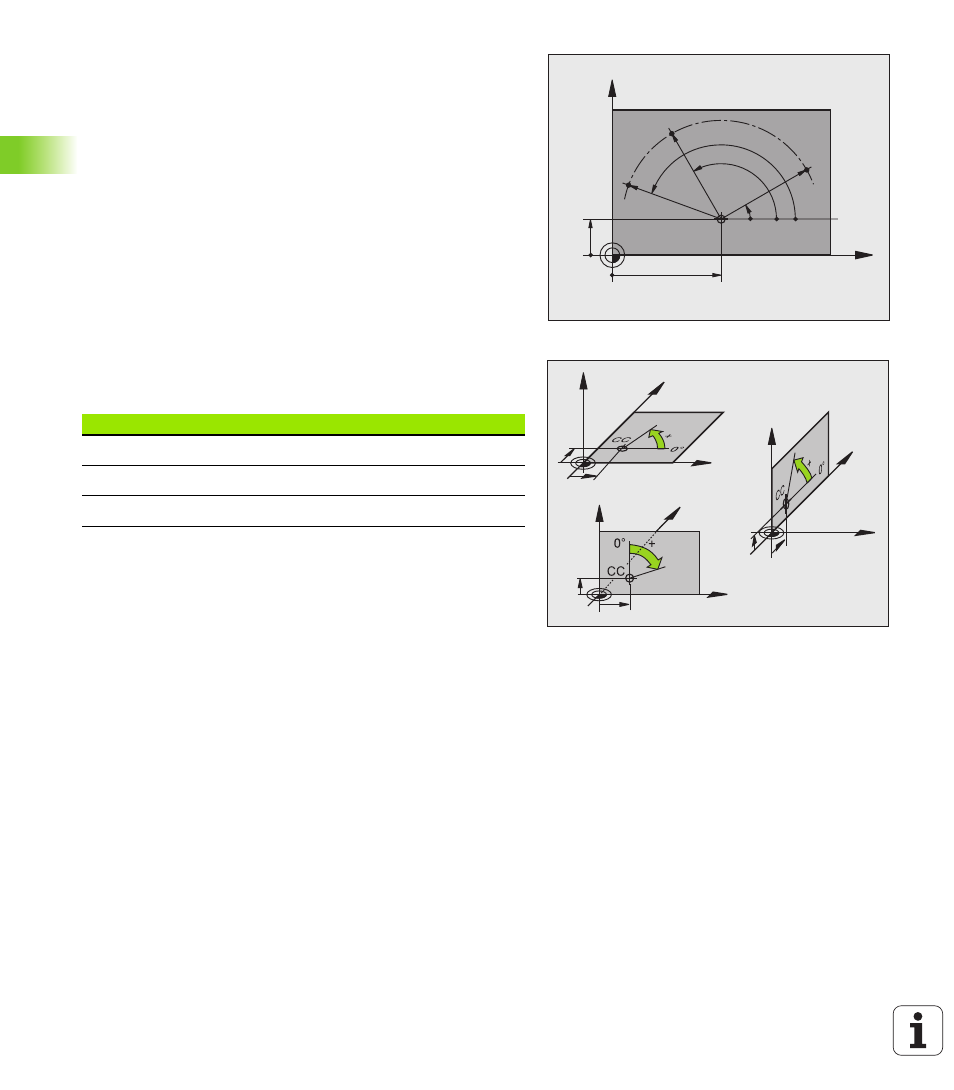

Polarkoordinaten

Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen Sie

das Bearbeitungs-Programm auch mit rechtwinkligen Koordinaten.

Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es oft

einfacher, die Positionen mit Polarkoordinaten festzulegen.
Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z

beschreiben Polarkoordinaten nur Positionen in einer Ebene.

Polarkoordinaten haben ihren Nullpunkt im Pol CC (CC = circle centre;

engl. Kreismittelpunkt). Eine Position in einer Ebene ist so eindeutig

festgelegt durch:

Polarkoordinaten-Radius: der Abstand vom Pol CC zur Position

Polarkoordinaten-Winkel: Winkel zwischen der Winkel-Bezugsachse

und der Strecke, die den Pol CC mit der Position verbindet

Festlegen von Pol und Winkel-Bezugsachse
Den Pol legen Sie durch zwei Koordinaten im rechtwinkligen

Koordinatensystem in einer der drei Ebenen fest. Damit ist auch die

Winkel-Bezugsachse für den Polarkoordinaten-Winkel H eindeutig

zugeordnet.

X

Y

30

10

CC

R

H

H

R

R

H

X

Z

Y

X

Z

Y

X

Z

Y

I

J

K

K

J

I

Pol-Koordinaten (Ebene)

Winkel-Bezugsachse

X/Y

+X

Y/Z

+Y

Z/X

+Z
