Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1
DXF
-D
at
eien
ve
ra
rbeit
en
(Sof
tw
ar
e-Option)
Schnellanwahl von Bohrpositionen über Durchmesser-Eingabe
Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist für
die Positionsauswahl aktiv

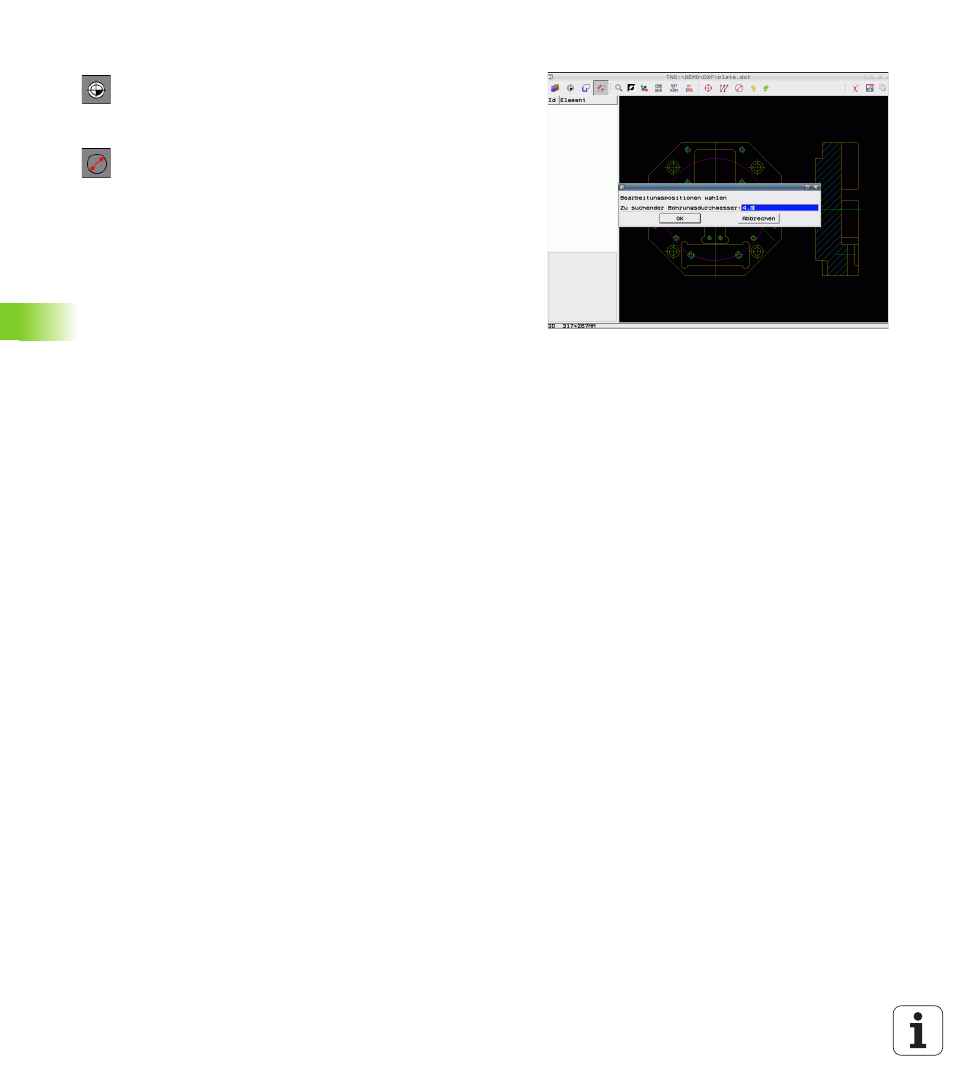

Dialog zur Durchmessereingabe öffnen: Die TNC zeigt
ein Überblendfenster, in dem Sie einen beliebigen
Durchmesser eingeben können
Gewünschten Durchmesser eingeben, mit Taste ENT
bestätigen: Die TNC durchsucht die DXF-Datei nach
dem eingegebenen Durchmesser und blendet
danach ein Fenster ein, in dem der Durchmesser
gewählt ist, der dem von Ihnen eingegebenen
Durchmesser am nächsten kommt. Zusätzlich
können Sie die Bohrungen nachträglich nach ihrer
Größe filtern
Ggf. Filtereinstellungen setzen (siehe
„Filtereinstellungen” auf Seite 258) und mit
Schaltfläche Anwenden bestätigen: Die TNC
übernimmt die gewählten Positionen ins linke
Fenster (anzeigen eines Punkt-Symbols)
Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie nochmal einen
Bereich aufziehen, jedoch zusätzlich die Taste CTRL
gedrückt halten
