226

Programmieren: Konturen programmieren

6.4

Bahnbew

egung

en

-

re

chtwinklig

e

K

oor

dinat

en

Kreisbahn G02/G03/G05 mit festgelegtem
Radius

Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.

Drehsinn

Im Uhrzeigersinn: G02

Im Gegen-Uhrzeigersinn: G03

Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit

der zuletzt programmierten Drehrichtung

Koordinaten

des Kreisbogen-Endpunkts

Radius R

Achtung: Das Vorzeichen legt die Größe des

Kreisbogens fest!

Zusatz-Funktion M

Vorschub F

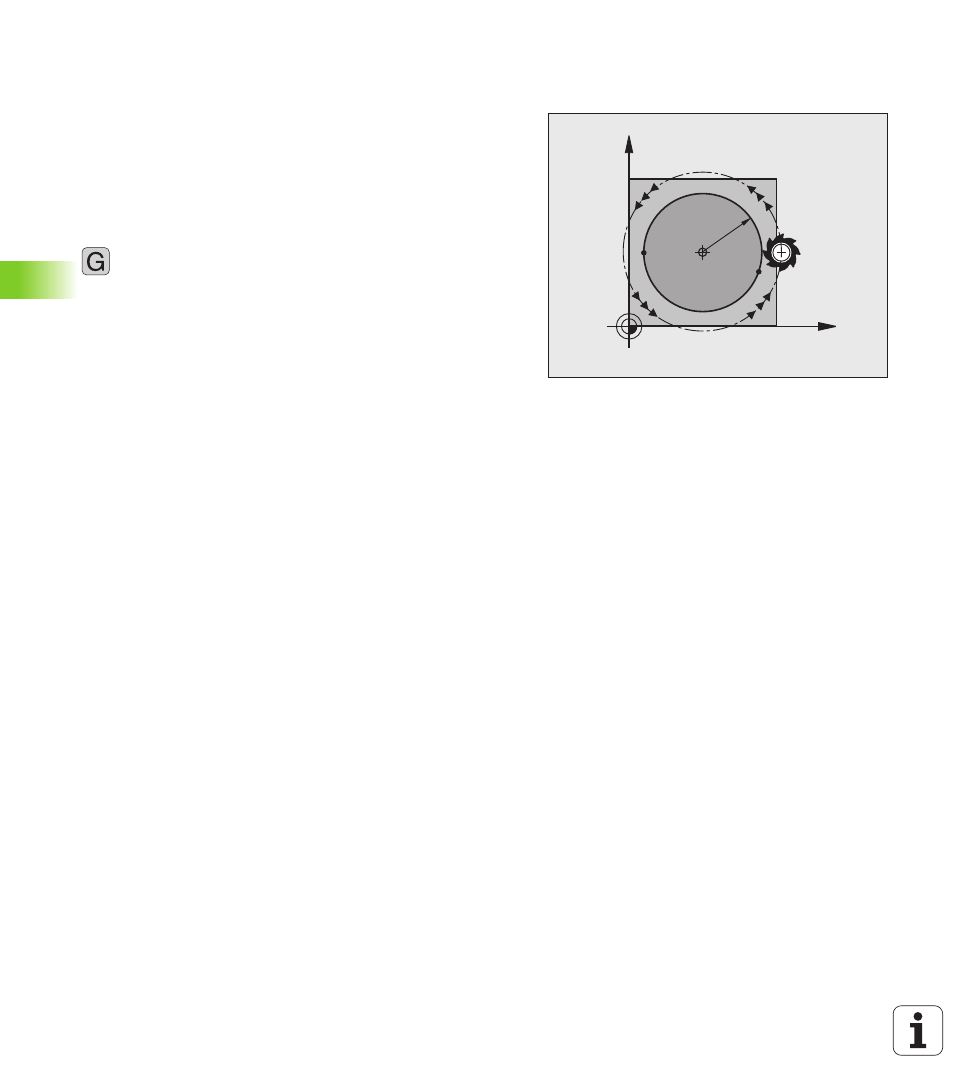

Vollkreis

Für einen Vollkreis programmieren Sie zwei Kreissätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.

Endpunkt des zweiten Halbkreises ist Startpunkt des ersten.

X

Y

CC

S1=E

E1=S

R

3
