12.2 Die PLANE-F
unktion: Sc
hw
enk
en der Bearbeit
ungsebene (Sof
tw
ar
e-
Option
1)
Bearbeitungsebene über Eulerwinkel definieren:
PLANE EULER
Anwendung
Eulerwinkel definieren eine Bearbeitungsebene durch bis zu drei
Drehungen um das jeweils geschwenkte Koordinatensystem
. Die
drei Eulerwinkel wurden vom Schweizer Mathematiker Euler definiert.
Übertragen auf das Maschinen-Koordinatensystem ergeben sich
folgende Bedeutungen:

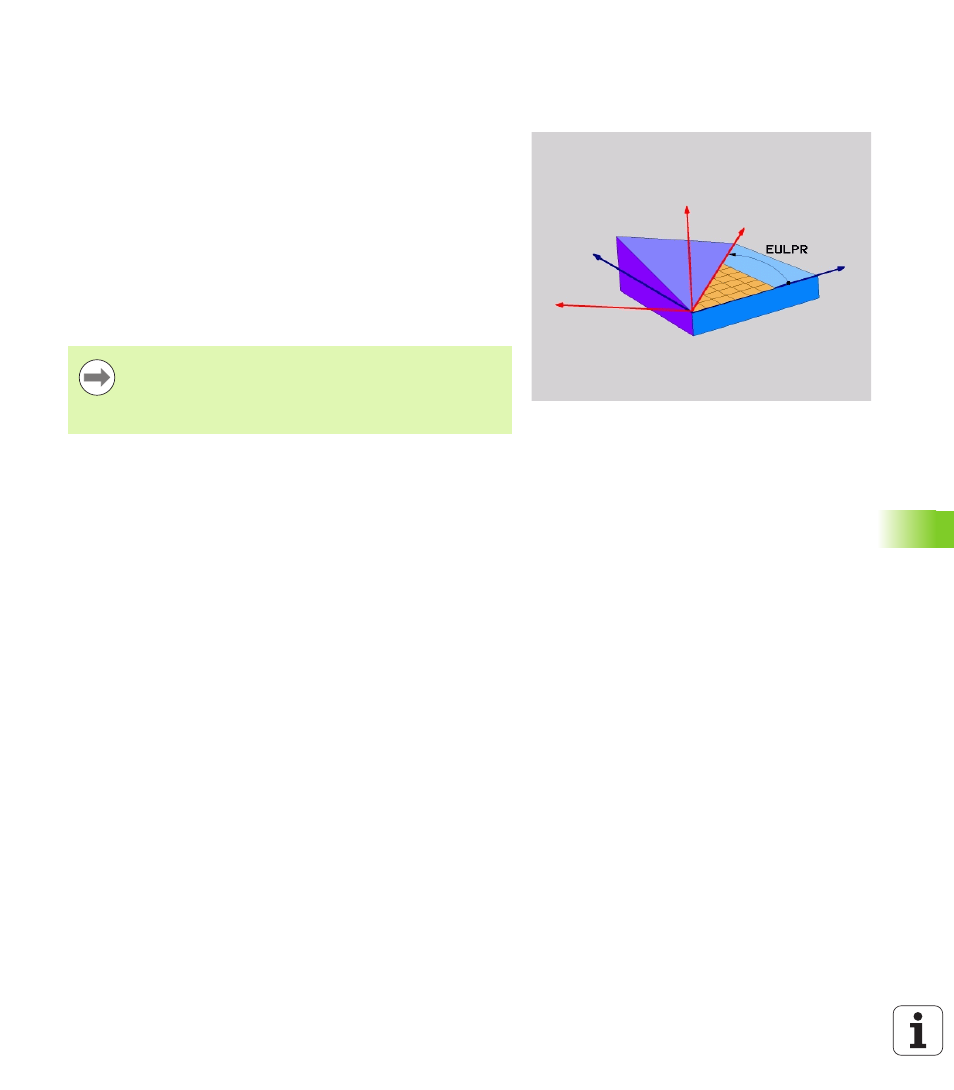

Präzessionswinkel
EULPR
Drehung des Koordinatensystems um die Z-
Achse
Nutationswinkel
EULNU
Drehung des Koordinatensystems um die durch
den Präzessionswinkel verdrehte X-Achse
Rotationswinkel
EULROT
Drehung der geschwenkten Bearbeitungsebene
um die geschwenkte Z-Achse
Beachten Sie vor dem Programmieren
Parameterbeschreibung für das Positionierverhalten:
