EA-100 über den Kanal CH1 oder über den SONIC-Kanal (Ultraschall-Sensor) erfolgt.
• Der Auslöser (Trigger-Taste) im Wizard - SET UP ist hier immer die w-Taste.
• Die erfaßten Datenpaare werden hier immer in den verbundenen Datenlisten List 1 (Meßzeit-
punkte) und List 2 (Meßwerte) abgespeichert.
u Erstellung einer EA-100-Konfiguration mithilfe des Wizard - SET UP
Bevor Sie beginnen ...
• Bevor Sie mit der unten beschriebenen Vorgehensweise eine Konfiguration einstellen, sollten
Sie vorher entscheiden, ob Sie die Konfigration zur unmittelbaren Datenerfassung vornehmen
oder das Wizard - SET UP für eine später erfolgende Datenerfassung abspeichern wollen.
• Siehe Abschnitte 4-3, 4-4 und 4-5 dieser Bedienungsanleitung hinsichtlich der Vorgehens-
weise für einen unmittelbaren Start der Datenerfassung nach Abschluß der Konfiguration
des EA-100-Gerätes bzw. hinsichtlich der Abspeicherung der erstellten Konfiguration (SET
UP - Speicher). Es wird empfohlen, zunächst die gesamten notwendigen Abschnitte und
Hinweise oder Querverweise zur Konfiguration durchzulesen, bevor Sie mit der tatsächlichen
Einstellung beginnen.
• Um das Wizard - SET UP auf halbem Wege abzubrechen und zu anuulieren, drücken Sie
!i(QUIT).
1. Rufen Sie vom Hauptmenü her das E-CON-Menü auf, um den Eingangsbildschirm des
E-CON-Menüs zu öffnen.
2. Drücken Sie 1(SETUP). Dadurch wird das “Setup EA-100” Untermenü geöffnet.

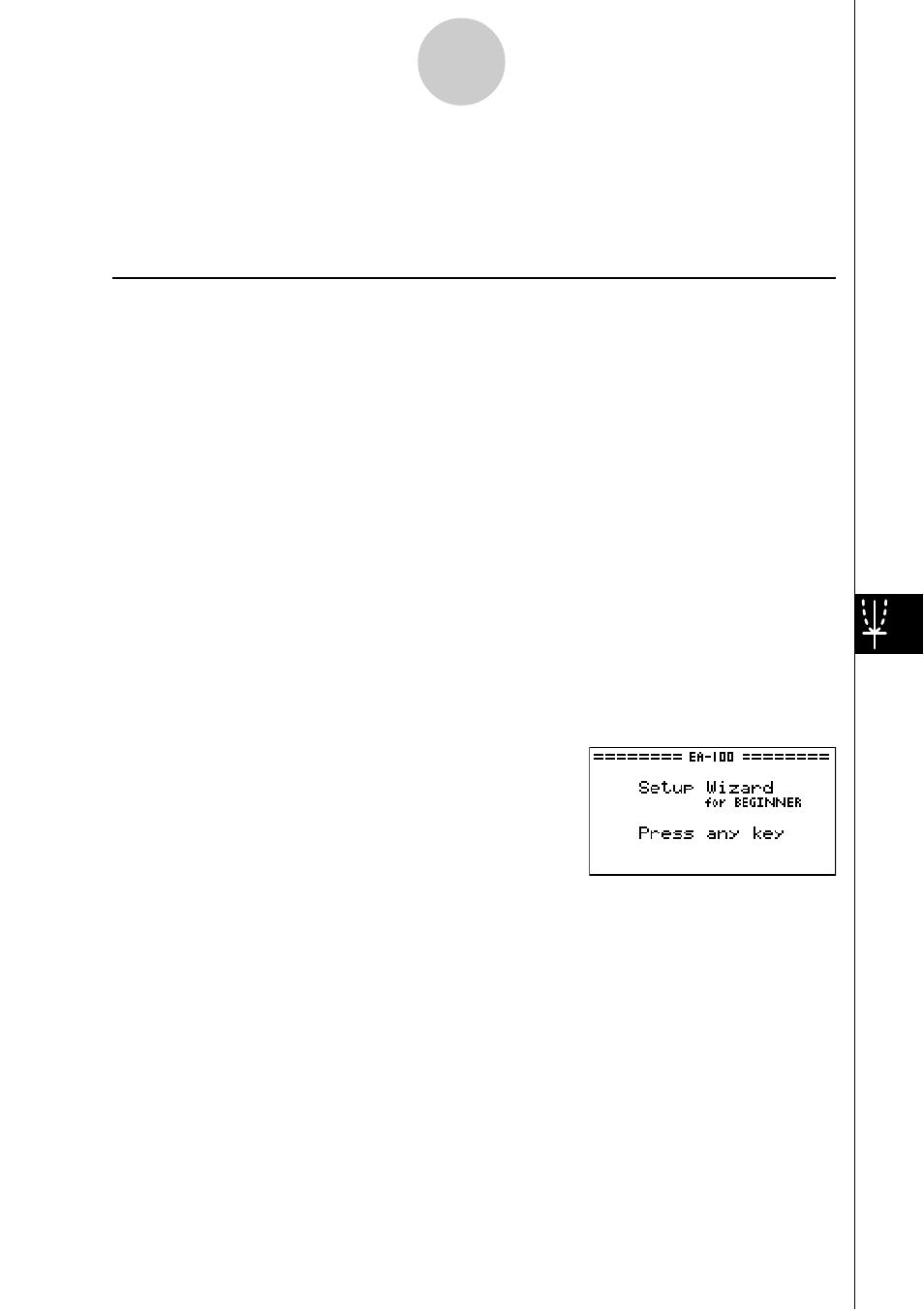

3. Drücken Sie b(Wizard). Damit öffnen Sie den Eingangsbildschirm des Wizard - SET UP.
4-2-2
Einrichten des EA-100 (SET UP)
4. Drücken Sie irgendeine Taste, um das Wizard - SET UP zu starten und um den Bildschirm
zur Sensoreinstellung zu öffnen.
• Drücken Sie 1 zur Auswahl eines CASIO-Sensors oder 2 zur Auswahl eines VERNIER-
Sensors. Im sich öffnenden Untermenü der möglichen Sensortypen wählen Sie den
gewünschten Sensor aus.
5. Der sich danach öffende Einstellungsbildschirm ist von der im Schritt 4 getroffenen Auswahl
abhängig und insbesondere dadurch bestimmt, ob Sie “Photogate” (Lichtschranke) als Sensor
ausgewählt oder nicht ausgewählt haben.
• Falls Sie “Photogate” nicht ausgewählt haben, öffnet sich nach Schritt 4 der Bildschirm zur
Einstellung des Zeitintervalls zwischen zwei Messungen (sampling interval).
1. Nutzen Sie die Zifferntasten zur Eingabe der Schrittweite (Zeittakt).
• Die Eingabe eines Wertes zwischen 0.52 und 300 gestattet eine Datenerfassung in
Realzeit. Bei Eingabe eines Werte außerhalb dieses Bereiches erfolgt die Daten-
erfassung nicht in Realzeit.
2. Drücken Sie w, um die Eingabe abzuschließen.
