4-5-2
Durchführung einer Datenerfassung
u Start der Datenerfassung
1. Sie beginnen mit der Operation der Datenerfassung, indem Sie eine der unten beschriebenen
Funktionstasten drücken.
• Wenn der Endbildschirm des "Wizard - SET UP"-Menüs zu sehen ist, drücken Sie 1(YES).
• Wenn der Eingangsbildschirm des "Advanced SET UP"-Menüs zu sehen ist, drücken Sie
1(START).
• Wenn der Eingangsbildschirm des E-CON-Menüs zu sehen ist, drücken Sie 4(START).

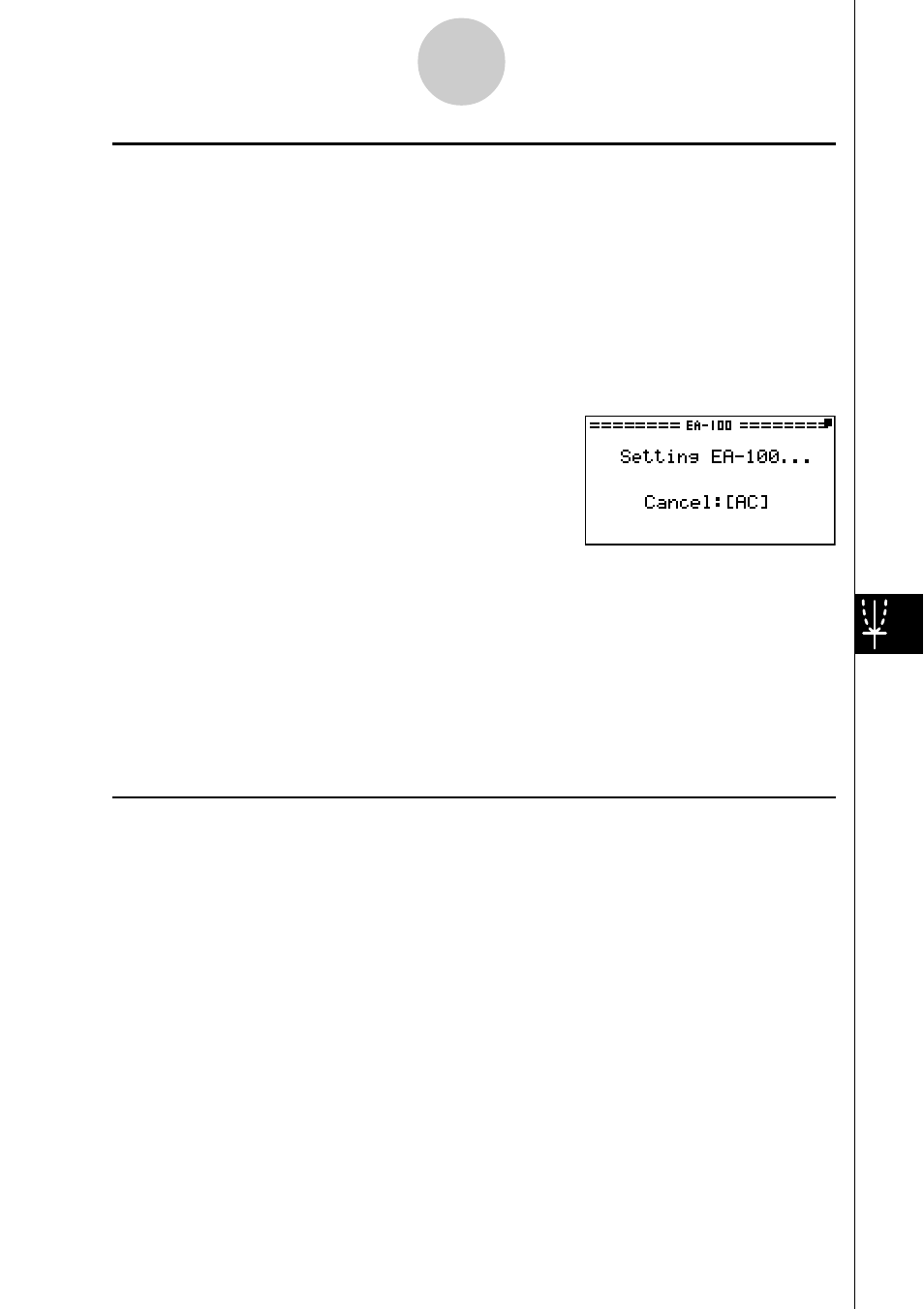

• Damit wird das EA-100-Gerät für die Datenerfassung konfiguriert, wobei sich die aktive
Konfiguration im (temporären) EA-100-Konfigurationsspeicherbereich befindet.
• Um das Einrichten (Konfigurieren) abzubrechen, während der oben angezeigte Bildschirm
erscheint, drücken Sie einfach die A-Taste.
2. Nachdem die EA-100-Konfiguration abgeschlossen ist, erscheint ein Bildschirm zum Start
der Datenerfassung.
• Der Inhalt dieses Startbildschirms zur Datenerfassung hängt von den definierten SET UP-
Einträgen (eingestellte Konfiguration) ab. Beachten Sie auch die Hinweise zum Startbild-
schirm und anderen Bildschirmen im folgenden Abschnitt “Abläufe während einer Daten-
erfassung”.
u Abläufe während einer Datenerfassung
Mit dem Auslösen des Start-Befehls zur Datenerfassung durch den Rechner oder das EA-100-
Gerät wird folgender Ablauf in Gang gesetzt.
Übertragung von SET UP-Einstellungen →
Start der Datenerfassung →
Ende der Datenerfassung →
Übertragung der erfaßten Meßwerte vom EA-100 zum Rechner
Die Übersichtstabelle auf der folgenden Seite verdeutlicht Ihnen, wie die in der Konfiguration
(SET UP) eingestellten Trigger-Bedingungen und der gewählte Sensortyp im vorher dargestellten
Datenerfassungsablauf wirken.
