k Erstellung einer EA-100-Konfiguration mithilfe des "Advanced SET UP"
Das detaillierte Konfigurationsmenü gibt Ihnen einen Einblick in die Vielfalt der individuellen Ein-
stellungsmöglichkeiten aller Parameter für die Datenerfassung, d.h. Sie können das EA-100-
Gerät ganz zielgerichtet für die von Ihnen beabsichtigte Datenerfassung konfigurieren.
u Erstellung einer EA-100-Konfiguration mithilfe des "Advanced SET UP"
Mit den folgenden grundsätzlichen Schritten wird die Vorgehensweise im detaillierten
Konfigurationsmenü beschrieben. Nutzen Sie die angegebenen Querverweise, um weitere
Informationen zu erhalten.
1. Öffnen Sie den E-CON-Eingangsbildschirm.
2. Drücken Sie 1(SETUP). Der “Setup EA-100”-Auswahlbildschirm wird angezeigt.

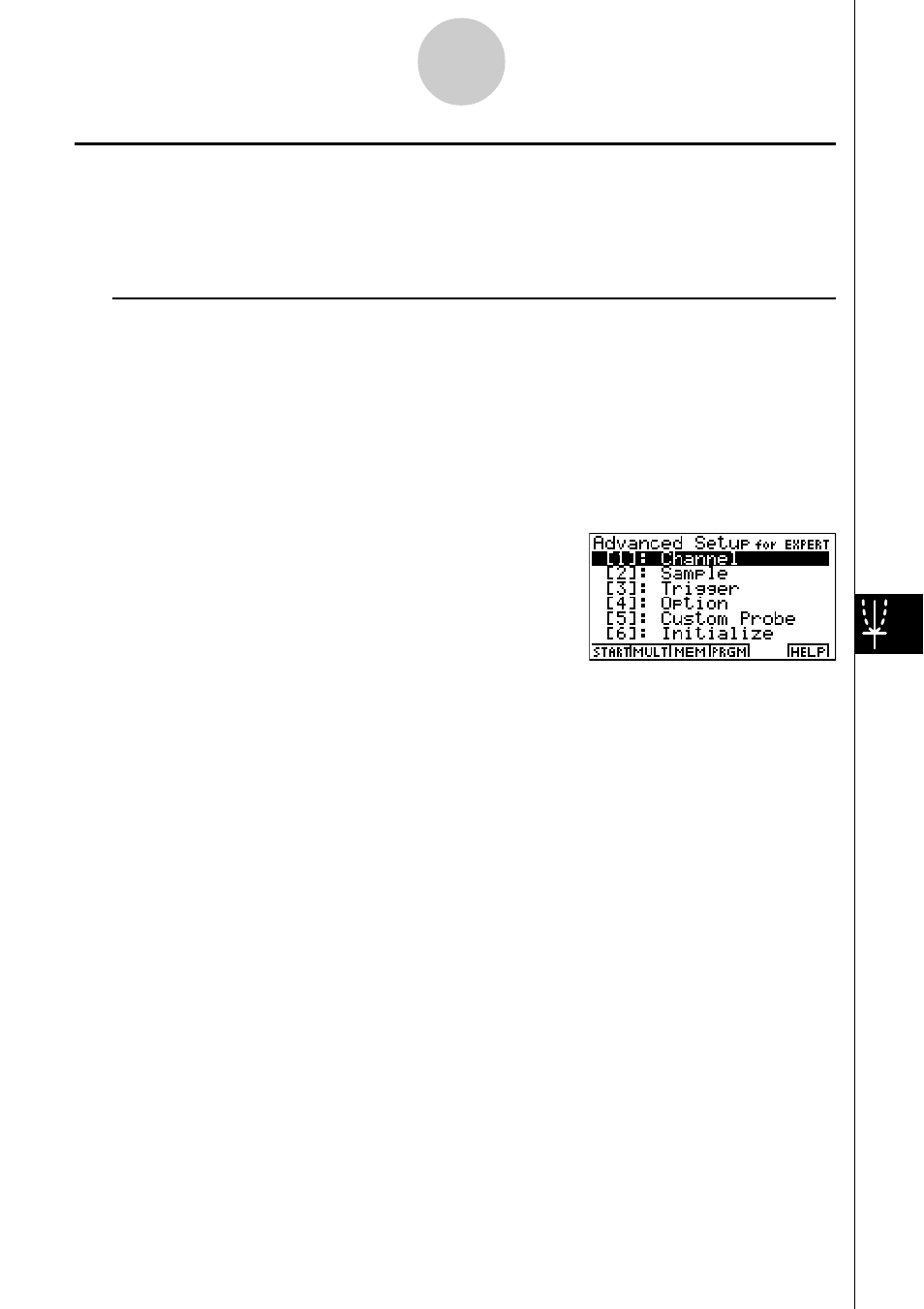

3. Drücken Sie c(Advan). Damit erhalten Sie den Eingangsbildschirm in das "Advanced SET
UP for Expert", wie rechts dargestellt.
4. Wenn Sie z.B. an dieser Stelle eine individuelle Beschreibung des Meßfühlers (Custom Probe)
und der dort zu erfassenden Daten (z.B. lineare Transformation der Meßwerte-Skala)
wünschen, drücken Sie f(Custom Probe). Anschließend verfahren Sie wie im Abschnitt
“Individuelle Beschreibung eines Meßfühlers über das Advanced SET UP - Menü” auf S. 4-2-
12 beschrieben.
• Sie können die individuelle Beschreibung Ihres Meßfühlers auch während der “Anpassung
der Kanal-Parameter” vornehmen, wie auf S. 4-2-6 beschrieben.
• Eine abgespeicherte Sensorbeschreibung kann auch ausgewählt werden, indem Sie das
Untermenü "Channel" nutzen, vgl. den folgenden Schritt 5.
5. Nutzen Sie die folgenden Funktionstasten im "Advanced SET UP" - Menü, um weitere Para-
meter einzustellen.
• b(Channel) .... Öffnet einen Einstellungsbildschirm für folgende Parameter: Kanal-
zuordnung, Sensortyp, Sensorbeschreibung und Speicherplatz-
zuordnung (Nummer der Datenliste List) für die Meßwerte (S. 4-2-5).
• c(Sample) ..... Öffnet einen Einstellungsbildschirm für folgende Parameter: Realzeit-
einstellung, Art der Meßzeitpunkte (z.B. Zeittakt oder Lichtschranke),
Anzahl der Meßwerte, Art der Meßwertaufzeichnung (z.B. Relative
Zeitdauer) und Listenspeicherplatz (Nummer der Datenliste List) zur
Meßwertaufzeichnung (S. 4-2-7).
• d(Trigger) ...... Öffnet einen Einstellungsbildschirm für die Einstellung der Start-
bedingungen (Trigger) für die Datenerfassung (S. 4-2-8).
• e(Option) ....... Öffnet einen Einstellungsbildschirm zur Betrachtungsfenstereinstellung
(View-Window), Realzeiteinstellung (Kanal zur Realzeiterfassung) und
Einstellungen zur Datenfilterung (Datenbereinigung) (S. 4-2-10).
