Anzahl der anschließbaren Computer erweitern
53 · G&D DVIMUX8-OSD-USB
Anzahl der anschließbaren Computer
erweitern
Durch Kaskadierung (Hintereinanderschaltung) mehrerer KVM-Switches kann die
Anzahl der anschließbaren Computer auf maximal 64 Computer erhöht werden.
Hierzu werden an eine oder mehrere der CPU -Schnittstellen des KVM-Switches wei-
tere KVM-Switches angeschlossen.
Slave-Switch an den Master-Switch anschließen
CPU × : Schließen Sie an den Master-Switch die USB-Variante des Computer-
Anschlusskabels (CPU) an.
Keyb./Mouse: Stecken Sie den USB-Stecker, des am Master-Switch angeschlossenen
Computer-Anschlusskabels (CPU), ein.
HINWEIS: Der KVM-Switch einer Kaskade, an welchem die Geräte des Arbeits-
platzes angeschlossen sind, ist der Master-Switch. An die CPU -Schnittstellen des
Master-Switches werden die Slave-Switches angeschlossen.
BEISPIEL: Anstelle eines Computers schließen Sie an die CPU 1 -Schnittstelle des
Master-Switches den Slave-Switch an. An den Slave-Switch schließen Sie die Compu-
ter an, auf welche der am Master-Switch eingerichtete Arbeitsplatz zugreifen kann.
HINWEIS: An jede CPU -Schnittstelle des Master-Switches kann alternativ zu einem
Computer ein Slave-Switch angeschlossen werden.
Führen Sie die nachfolgend beschrieben Schritte für jede CPU-Schnittstelle durch,
an welche Sie einen Slave-Switch anschließen möchten.

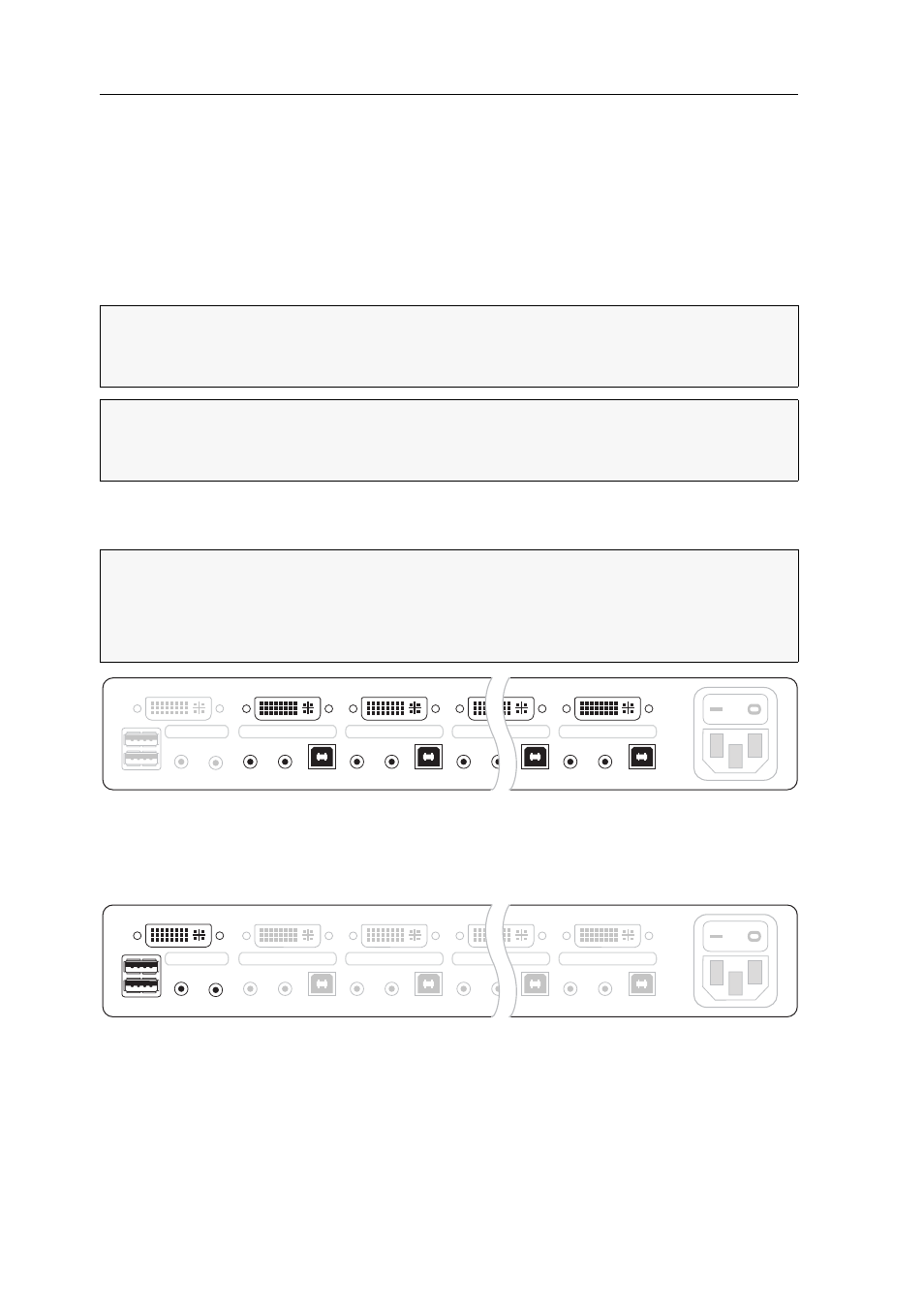

Abbildung 5: CPU-Schnittstellen des Master-Switches
Abbildung 6: Schnittstellen am Slave-Switch zur Verbindung mit dem Master-Switch
Monitor 1
Keyb./Mouse Speaker
CON
Line In Line In
CPU 1
DVI-I CPU 1
USB 2.0 Line Out Line In
CPU 2
DVI-I CPU 2
USB 2.0 Line Out Line In
CPU 8
DVI-I CPU 8
USB 2.0 Line Out Line Out Line In
CPU 7
DVI-I CPU 7
USB 2.0
Power
Power
Monitor 1
Keyb./Mouse Speaker
CON
Line In Line In USB 2.0 Line Out
CPU 1
DVI-I CPU 1
Line In USB 2.0 Line Out
CPU 2
DVI-I CPU 2
Line In USB 2.0 Line Out
CPU 8
DVI-I CPU 8
Line In USB 2.0 Line Out
CPU 7
DVI-I CPU 7
