Installation

G&D DVIMUX8-OSD-USB · 4

Deutsch

3. Entscheiden Sie vor der Installation des KVM-Switches, welcher Taster an der

Frontseite des Geräts, welchem Computer zugewiesen werden soll.

Anschluss der Geräte des Arbeitsplatzes

Keyb.:

Stecken Sie das Anschlusskabel der USB-Tastatur in diese Schnittstelle.

Mouse:

Stecken Sie das Anschlusskabel der USB-Maus in diese Schnittstelle.

Line In:

Falls gewünscht, schließen Sie ein Mikrofon oder ein Headset an diese

Schnittstelle an.

Speaker:

Schließen Sie die Lautsprecher zur Ausgabe der Audiosignale des

aktiven Computers an diese Schnittstelle an.

Monitor 1:

Stecken Sie das DVI-Kabel des Monitors in diese Schnittstelle.

USB 2.0 Devices:

Möchten Sie den angeschlossenen Computern USB-Geräte (bei-

spielsweise einen Drucker oder ein Massenspeichergerät) zur Verfügung stellen,

schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe

Abbildung 1 auf Seite 3) an.

Anschluss der Computer

HINWEIS:

Beim Anschluss der Kabel des Arbeitsplatzes und der Computer ist vor-

zugsweise blockweise und von unten nach oben vorzugehen. So vermeiden Sie, dass

bereits gesteckte Kabel die Sicht auf die Bezeichnung der Schnittstellen versperren.

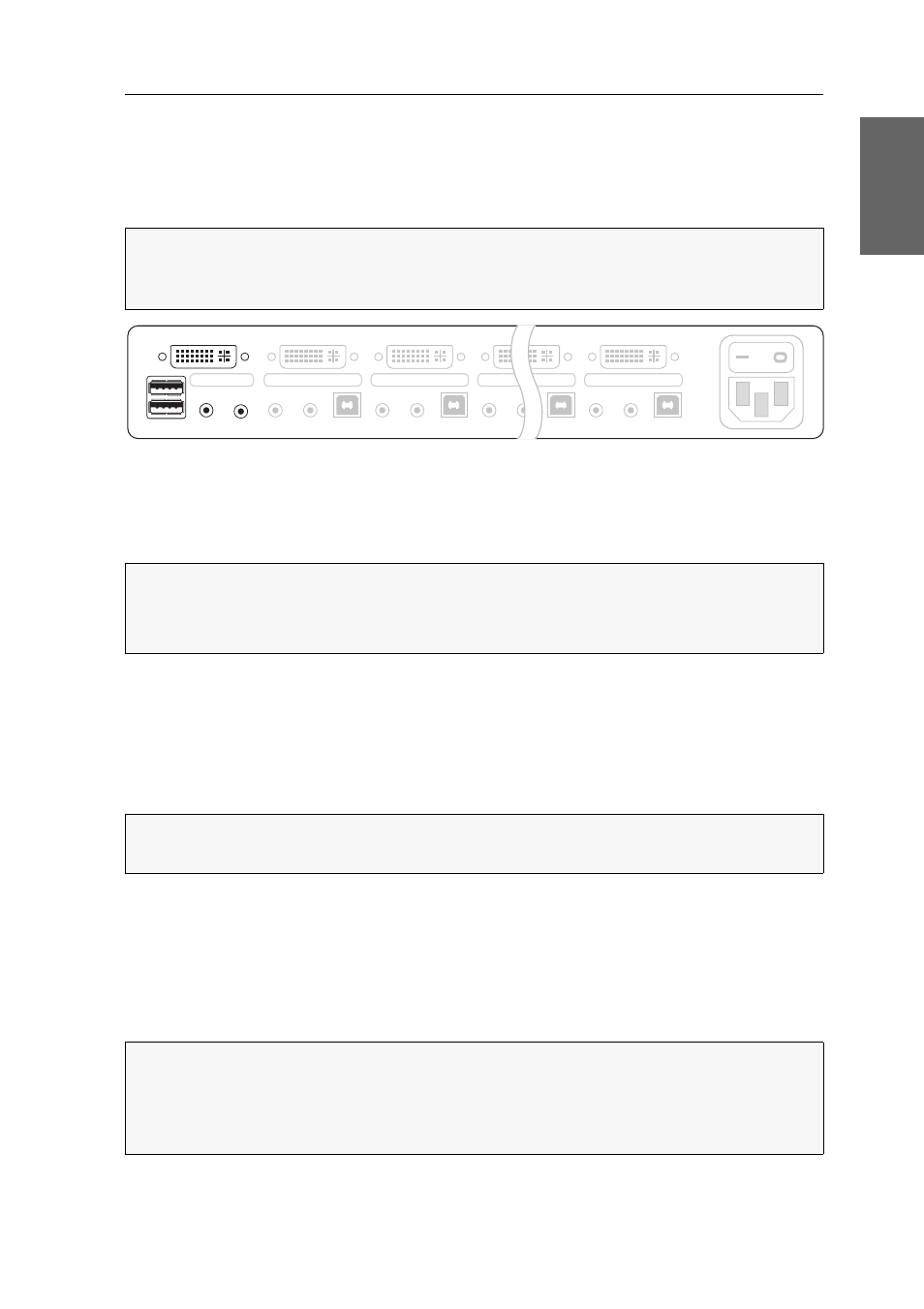

Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes

WICHTIG:

Alternativ können Sie die Maus und/oder die Tastatur an die Schnitt-

stelle(n)

USB 2.0 Devices

an der Frontseite des Gerätes anschließen.

In diesem Fall ist die Umschaltung des Kanals per Tastatur nicht möglich!

HINWEIS:

Falls Sie die Multichannel-Variante des KVM-Switches erworben haben,

schließen Sie den zweiten Monitore an die Schnittstelle

Monitor 2

an.

WICHTIG:

Zum Anschluss der Computer an den KVM-Switch sind KVM-Kabelsets

erforderlich. Eine Auflistung der erhältlichen KVM-Kabelsets finden Sie auf Seite 58.
Ordnen Sie die bestellten KVM-Kabelsets den verschiedenen Computern zu und

legen Sie sie anschließend für die Installation bereit.

Power

Monitor 1

Keyb./Mouse

Speaker

CON

Line In

Line In

USB 2.0

Line Out

CPU 1

DVI-I CPU 1

Line In

USB 2.0

Line Out

CPU 2

DVI-I CPU 2

Line In

USB 2.0

Line Out

CPU 8

DVI-I CPU 8

Line In

USB 2.0

Line Out

CPU 7

DVI-I CPU 7
