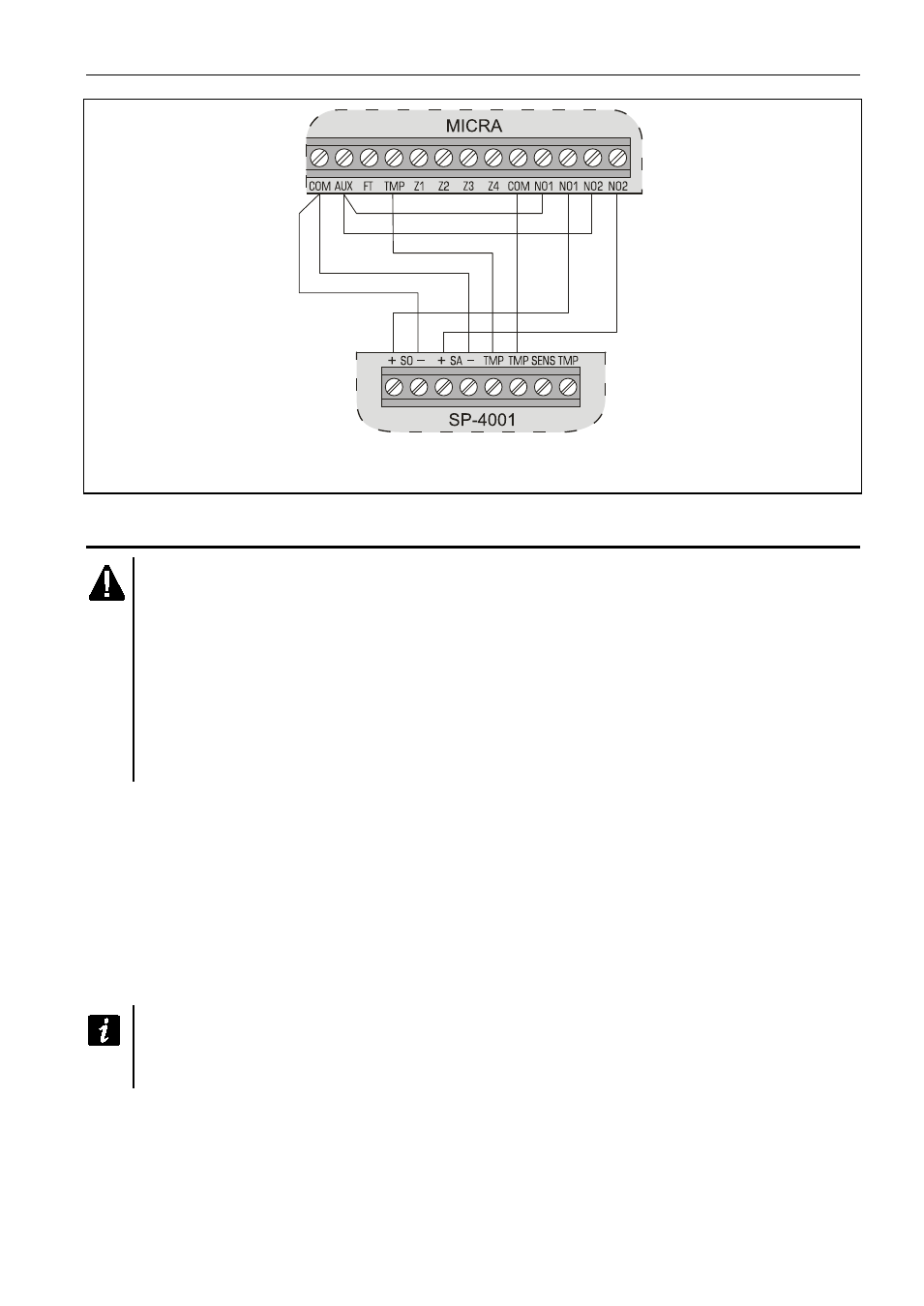

Abb. 6. Anschlussweise des Signalgebers ohne eigene Stromversorgungsquelle
(am Beispiel SP-4001).
3.7 A
NSCHLUSS DER
S
TROMVERSORGUNG UND
I
NBETRIEBNAHME DES
M
ODULS
Es wird nicht empfohlen, das Modul bei abgeschalteter Antenne zu speisen.
Man darf nicht zwei Geräte mit Netzteilen an einen Transformator anschließen.
Vor Anschließen des Trafos an den Stromkreis schalten Sie die Spannung ab.
Der Anschluss an die Zentrale eines völlig entladenen Akkus (die Spannung an
den Akkuklemmen bei nicht angeschlossener Belastung ist unter 11 V) ist
unzulässig. Um Beschädigungen der Anlagen zu vermeiden, laden Sie zuerst
den entladenen bzw. noch nie benutzten Akku mit geeignetem Ladegerät auf.
Das MICRA Modul benötigt die Stromversorgung mit der Wechselspannung 18 V (±10%).
Zur Einspeisung des Moduls verwenden Sie die Sekundärwicklung des Trafos. Es wird
empfohlen, einen 40 VA Trafo zu verwenden. Der Trafo soll stets an die Netzversorgung
230 V AC angeschlossen sein. Deswegen ist es empfehlenswert, vor der Verkabelung,
die elektrische Installation im Objekt zu erkunden. Für die Stromversorgung ist ein Stromkreis
zu wählen, in dem immer Spannung vorhanden sein wird. Der Stromkreis muss mit einer
geeigneten Sicherung geschützt werden. Der Eigentümer oder der Benutzer des
Alarmsystems soll darüber informiert werden, wie der Trafo vom Stromnetz getrennt werden
kann (Sie können ihm z.B. die Sicherung des Speisestromkreises des Moduls zeigen).
Als Notstromversorgung soll an das MICRA Modul der 12 V / 7 Ah Akku angeschlossen sein.
Wenn die Spannung beim Betrieb mit dem Akkumulator auf ca. 11 V für längere Zeit
als 12 Minuten abfällt (der Akku wird dreimal getestet), kann das Modul eine
Akkustörung melden. Fällt die Spannung auf ca. 10,5 V, schaltet der Akku ab.
Die Inbetriebnahme des Moduls soll in folgender Reihenfolge erfolgen:
1. Prüfen, ob an die Buchse auf der Elektronikplatine die Antenne angeschlossen ist.
2. Die Stromversorgung im 230 V AC Stromkreis, an den der Transformator angeschlossen
werden soll, abschalten.
3. Die Leitungen der Wechselspannung 230 V an die Klemmen der Primärwicklung
des Trafos anschließen.
