Satel MICRA - Handbuch (Seite 18)

16 MICRA SATEL
Auslesen – Auslesen der Daten aus dem Modul.
Speichern – Speichern der Daten zum Modul.
Unterbrechen – die Taste unterbricht Auslesen/Speichern von Daten.
Uhrzeit einstellen – Speicherung der Computerzeit im Modul.
Testübertragung starten – die Taste erlaubt Testübertragung des Moduls (bei
der Fernparametrierung ist die Testübertragung erst nach der Beendigung
der Kommunikation mit dem Modul möglich).
Konfiguration – die Taste öffnet das Fenster „Verbindung“. In diesem Fenster
können Sie die Parameter für die Kommunikation des Programms mit dem
Modul konfigurieren:
– den Port COM des Computers wählen, über den die lokale Parametrierung
erfolgen soll;
– die Nummer des TCP-Portes eingeben, der zur Fernparametrierung
des Moduls dienen soll. Die Werte von 1 bis 65535 sind einzugeben.
4.3.2 R EGISTERKARTE „O PTIONEN , L INIEN , A USGÄNGE “

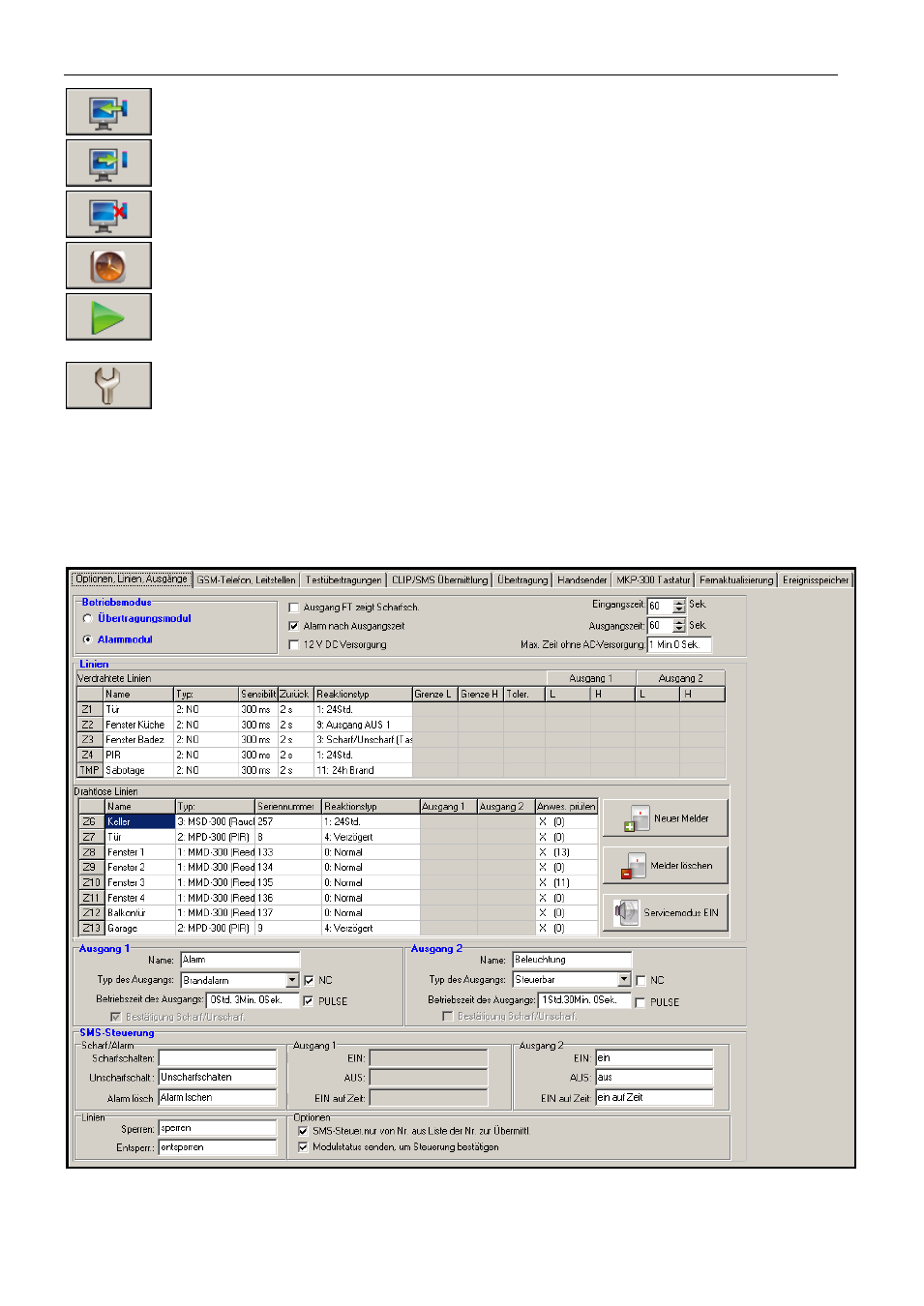

Abb. 9. Registerkarte „Optionen, Linien, Ausgänge“, wenn der Modus des Alarmmoduls
ausgewählt wurde.
