Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 17
UN, U, SN, S
UN, U, SN, S
UN, SN
UN, SN
Bei starken elektrischen Störungen
wird die Verwendung eines
handelsüblichen
Überspannungsschutzes empfohlen.
10 Anschluss an eine Stromversorgung
Eine gut geregelte Netzstromversorgung ist neben Kabelanschlüssen, die bester
Rauschunempfindlichkeitspraxis entsprechen, erforderlich. Es wird davon abgeraten, diese
Antriebe neben "schmutzigen" Netzstromversorgungen wie z. B. Drehstromschützen und
induktiven Heizelementen zu platzieren, ohne dass unannehmbarem Netzrauschen
besondere Aufmerksamkeit geschenkt wird.

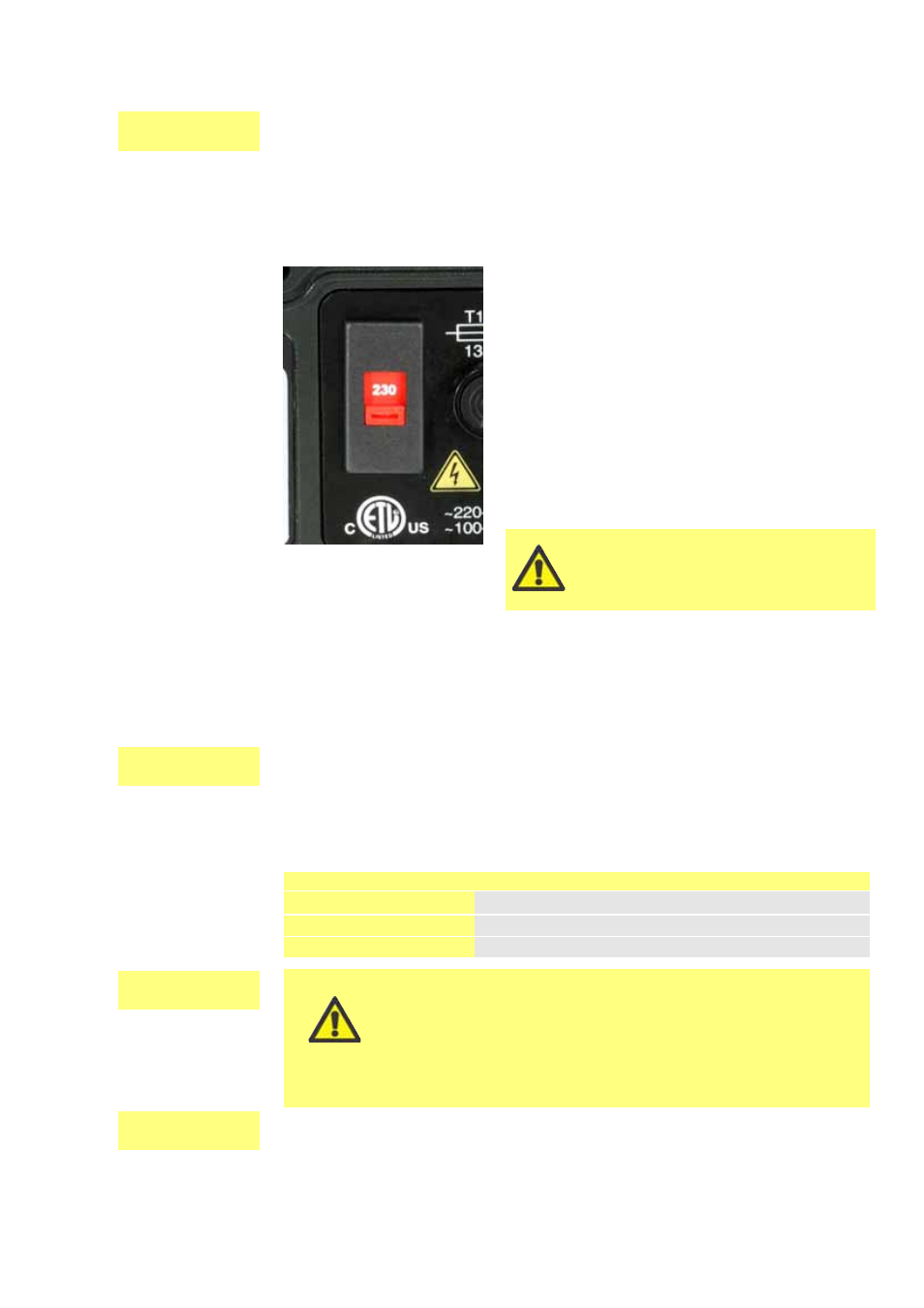

Der Spannungswahlschalter befindet sich auf der
Schalterabdeckplatte auf der Pumpenrückseite und
wird vom Modul 620N (620DuN) gegen das Eindringen
von Wasser geschützt. Das Modul muss abgenommen
werden, um Zugang zur Schalterabdeckplatte zu
bekommen. Siehe 20.1 Modul 620N – Aus- und Einbau.
Stellen Sie den Spannungswahlschalter entweder auf
115 V (Wechselspannungen von 100–120 V bei 50/60
Hz) oder auf 230 V (Wechselspannungen von 200–240 V
bei 50/60 Hz) ein. Kontrollieren Sie vor dem
Anschließen der Netzstromversorgung immer den
Spannung-swahlschalter. Stellen Sie einen geeigneten
Anschluss an eine geerdete einphasige
Netzstromversorgung her.
Stromkabel: Die Pumpe wird mit einer von zwei installierten Kabelverschraubungen
und einem ca. 2,8 m langen Stromkabel geliefert. Das Europakabel entspricht dem
harmonisierten Code H05RN-F3G0.75 und wird mit unserer Kabelverschraubung mit der
Teilenummer SL0128, die für einen Kabelaußenmanteldurchmesser von 4-7 mm
geeignet ist, verwendet. Das nordamerikanische Kabel vom Typ SJTOW 105C 3-18 AWG
VW-1 wird mit unserer Kabelverschraubung mit der Teilenummer SL0123, die für einen
Kabelaußenmanteldurchmesser von 7-9 mm geeignet ist, verwendet.
Netzstromkabel für Pumpen nach der NEMA 4X-Spezifikation sind mit einem
US-Standardnetzstecker ausgestattet. Netzstromkabel für Pumpen nach der IP66-
Spezifikation werden ohne Netzstecker geliefert. Die Verkabelung eines Netzsteckers
darf nur von entsprechend qualifiziertem Personal durchgeführt werden.
Leitercodierung
Europa Nordamerika
Phase braun schwarz
Null blau weiß
Erde grün/gelb grün
Falls das Netzstromkabel für Ihre Anlage ungeeignet ist, kann es ausgetauscht werden.
Bitte wenden Sie sich an Ihre örtliche Kundendienstzentrale von Watson-Marlow Bredel.
Der Spannungswahlschalter ist nicht sichtbar, wenn
das Modul 620N angebaut ist. Schalten Sie die Pumpe
erst ein, nachdem Sie überprüft haben, dass die Pumpe
korrekt für Ihre Stromversorgung eingestellt ist.
Nehmen Sie hierzu das Modul ab, kontrollieren Sie die
Einstellung des Spannungswahlschalters und bauen Sie das
Modul wieder an. Siehe 20.1 Modul 620N – Aus- und Einbau.
