Watson-Marlow 620UN/620U - Handbuch (Seite 37)

Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 37

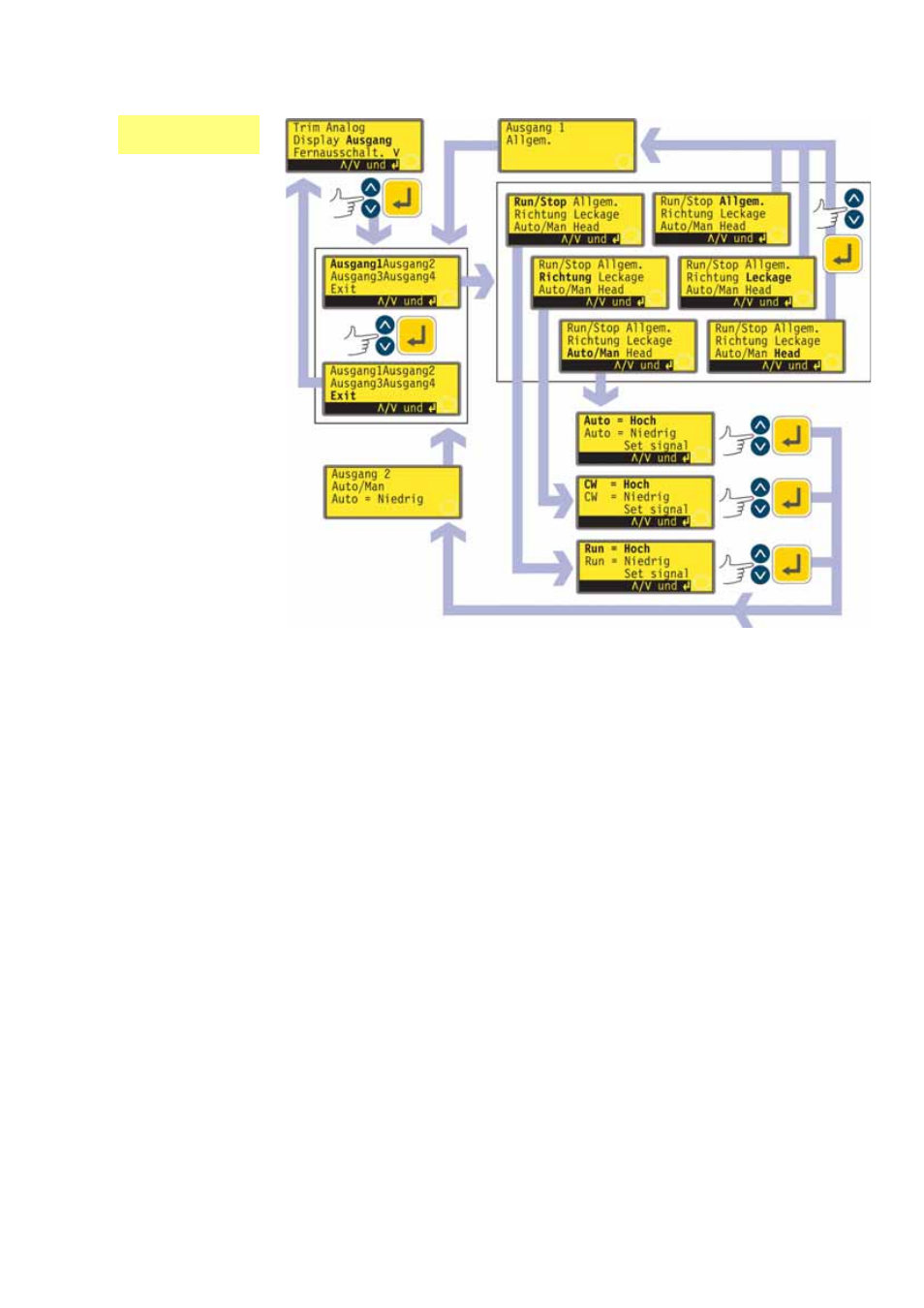

Wählen Sie im ersten Bildschirm des Setupmenüs mit den Tasten AUF und AB
den Menüpunkt Ausgänge aus. Drücken Sie zur Bestätigung der Auswahl die
Taste ENTER.
Die Pumpe zeigt einen Bildschirm an, in dem Sie jeden der vier Ausgänge
konfigurieren oder dieses Menü verlassen können. Wählen Sie mit den Tasten AUF
und AB eine Option aus und bestätigen Sie die Auswahl mit der Taste ENTER.
Wenn Ausgang 1 gewählt wird, zeigt die Pumpe die sechs Optionen an.
Durch Auswählen von Allgemein, Leckage oder Pumpenkopf mit den
Tasten AUF und AB und Bestätigen der Auswahl mit ENTER wird diese
Option für Ausgang 1 konfiguriert. Es wird ein Bestätigungsbildschirm
angezeigt und die Anzeige kehrt zum Ausgangsauswahlbildschirm zurück.
Durch Auswählen von Run/Stopp, Richtung oder Auto/Man mit den
Tasten AUF und AB und Bestätigen der Auswahl mit der Taste ENTER
werden Bildschirme angezeigt, auf denen der Benutzer jeweils für Start
Hoch oder Niedrig, für Uhrzeigersinn Hoch oder Niedrig und für Auto Hoch
oder Niedrig konfigurieren kann. Wählen Sie mit den Tasten AUF und AB
eine Option aus und bestätigen Sie die Auswahl mit der Taste ENTER. Die
ausgewählte Option wird für Ausgang 1 konfiguriert.
Die Pumpe zeigt einen Bestätigungsbildschirm an und kehrt zum
Ausgangsauswahlbildschirm zurück.
Der Benutzer kann Ausgang 2, Ausgang 3 und Ausgang 4 auf die gleiche
Weise konfigurieren oder Beenden auswählen.
Wird während der Konfiguration die Taste STOP gedrückt, wird die vorherige
Einstellung für den Ausgang beibehalten und zeigt die Pumpe wieder den
Ausgangsauswahlbildschirm an.
Wird Beenden ausgewählt, kehrt die Pumpe zum dritten Bildschirm des
Setupmenüs zurück.
