Legen Sie das Maximalpegel-Prozesssteuerungssignal an. Drücken Sie, während
das Signal angelegt wird, die Taste ENTER, um das Signal als Kalibrierpunkt
aufzuzeichnen.
Legen Sie 50% des Maximalpegel-Prozesssteuerungssignals an. Drücken Sie,
während das Signal angelegt wird, die Taste ENTER, um das Signal als
Kalibrierpunkt aufzuzeichnen.
Falls ein Fehler gemacht wird, können Sie während der Sequenz jederzeit die
Taste STOP drücken. Die Pumpe zeigt dann den vorherigen Bildschirm an.
Wenn zum letzten Mal die Taste ENTER gedrückt wird, zeigt die Pumpe einen
Bestätigungsbildschirm an und dann den Bildschirm, von dem aus die
Trimmungssequenz gestartet wurde: das Setupmenü oder das Analog-
Setupmenü.
Die Pumpe berechnet eine lineare Reaktion zwischen Tiefpegel und mittlerem Pegel
sowie zwischen mittlerem Pegel und Hochpegel und zeichnet das Ergebnis als neue
Kalibrierkurve für den Analogeingang auf.
Falls zwei der drei Signale gleich sind, wird vor dem Bestätigungsbildschirm ein
Warnbildschirm angezeigt und die Trimmung wird ignoriert.
Hinweis: Durch Anlegen des Maximalpegel-Prozesssteuerungssignals, wenn das
Minimalpegelsignal verlangt wird (und umgekehrt), können umgekehrte Reaktionen
eingerichtet werden.
Hinweis: Beim Zurücksetzen auf die Werkseinstellungen werden die Werte der
Trimmungskalibrierung gelöscht.
16.2 Analog
Wird die Pumpe ferngesteuert, verfolgt sie ein Analogsignal im Bereich von 4-20 mA,
0-10 V bzw. 1-5 V von der Fernsteuerung des Benutzers, das an der i/p-Klemme des
Analog 1-Steckverbinders auf der Pumpenrückseite anliegt. Über die Option Analog
im Setupmenü kann der Benutzer die Pumpe für die Bedienung mit einer
Fernsteuerung konfigurieren.
Wenn die Pumpe ferngesteuert wird, verfolgt sie ein Analogsignal im Bereich 4-20 mA,
0-10 V bzw. 1-5 V von der Fernsteuerung des Benutzers an Pin 4 des unteren
D-Steckverbinders hinten an der Pumpe. Über die Option Analog im Setupmenü
kann der Benutzer die Pumpe für die Bedienung mit einer Fernsteuerung
konfigurieren.

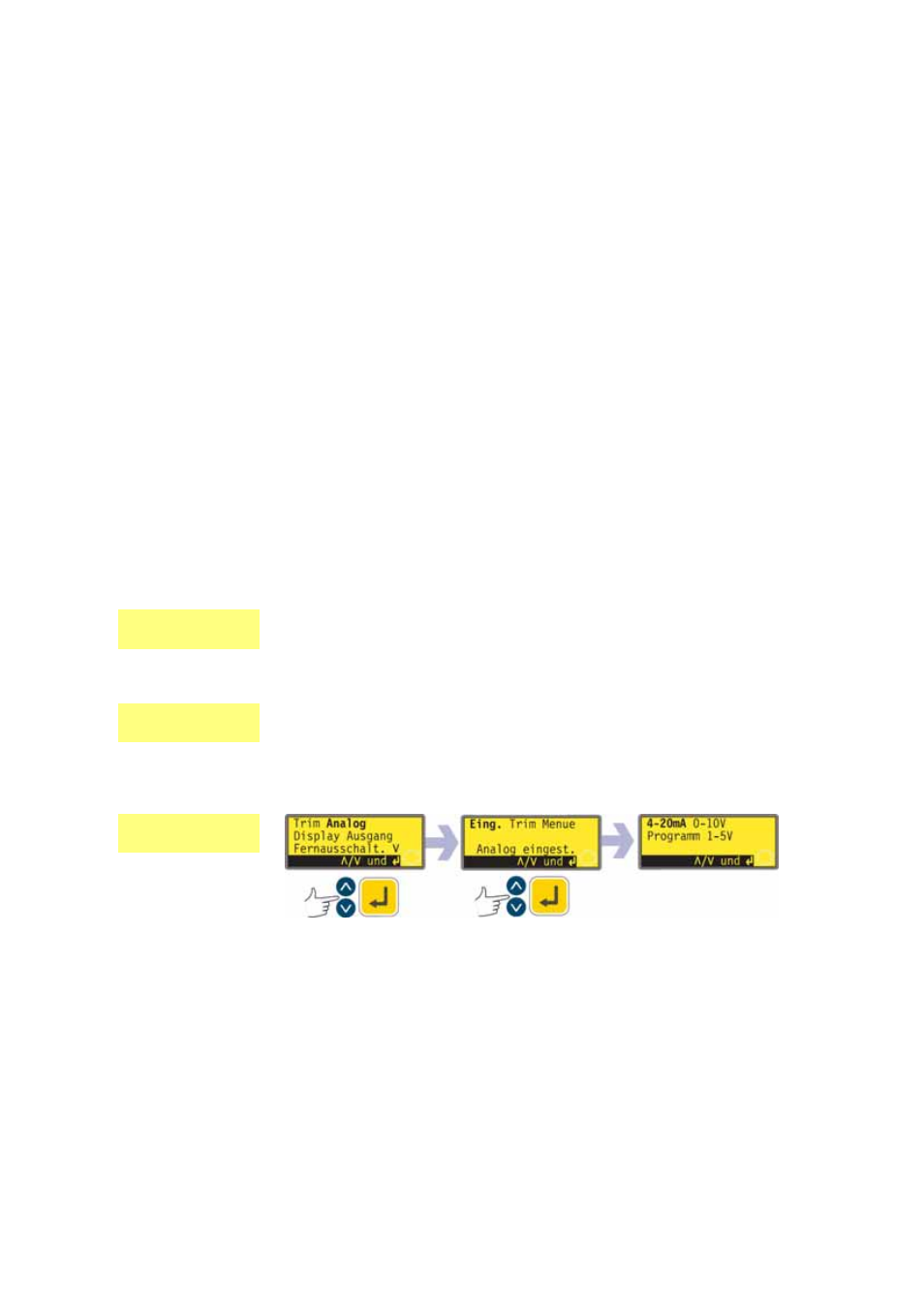

Wählen Sie mit der Taste AUF oder AB im Setupmenü den Menüpunkt Analog
aus und bestätigen Sie die Auswahl mit der Taste ENTER.
Es werden drei Optionen angezeigt: Eingang, Trimmung und Menü.
Unter Eingang kann der Benutzer der Pumpe angeben, welchen Signaltyp er
anlegen will oder er kann die Programmoption auswählen. Wird im darauf folgenden
Menü die Option Programm ausgewählt, kann der Benutzer einen Eingangstyp
auswählen und angeben, mit welcher Drehzahl die Pumpe beim Empfang eines
Tiefpegel- oder Hochpegel-Prozesssteuerungssignals laufen soll. Siehe 18.2.1
Eingang 1 - Drehzahl.
Die Option Trim zeigt das oben beschriebene Trimmungsmenü an. Siehe 16.1
Trimmung.
Über Menü kehrt der Benutzer zum ersten Teil des Setupmenüs zurück. Siehe 16
Setup.
