Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S

69

21.9.3 Logikausgang 3

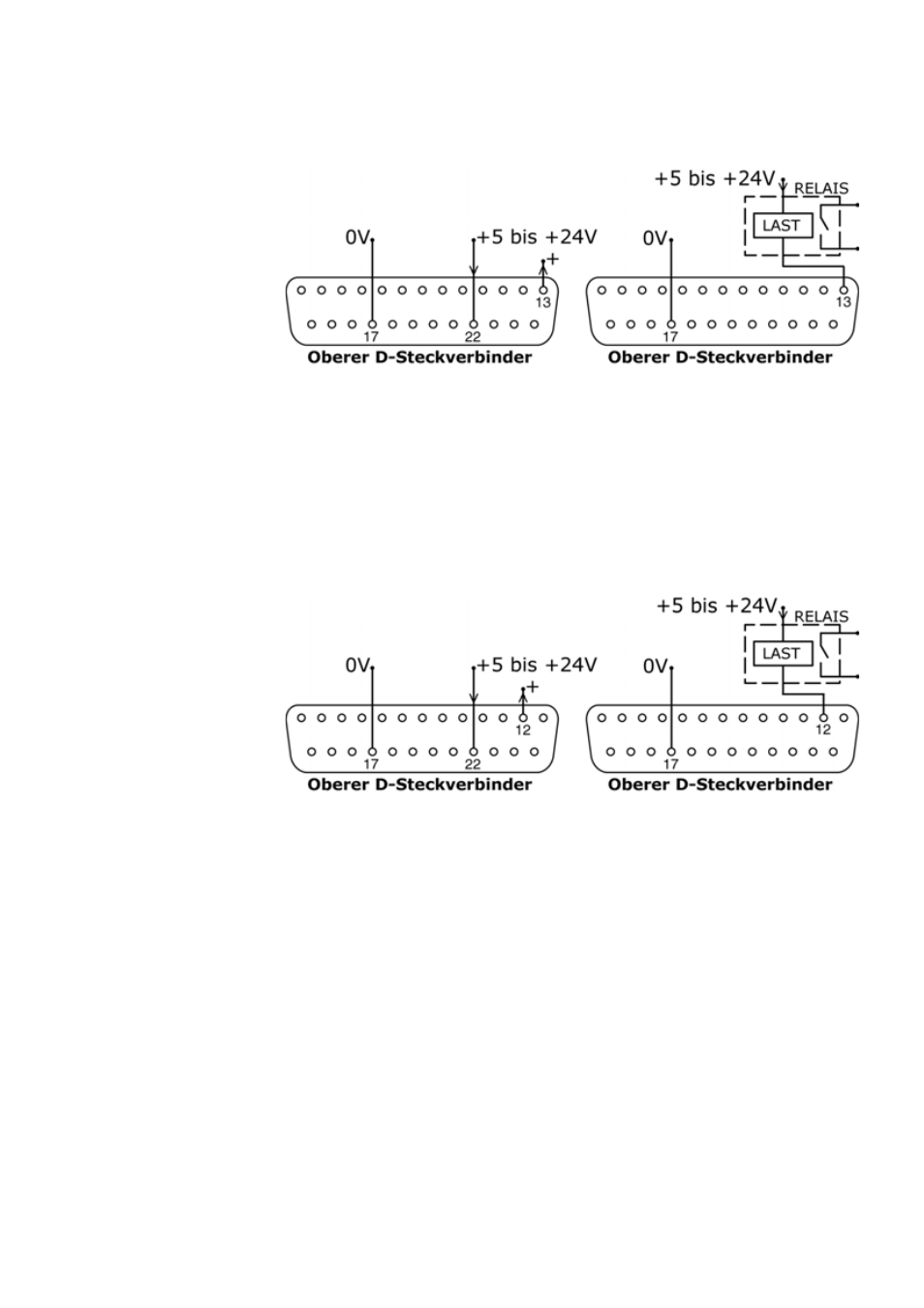

Ausgang 3 wird von Pin 13 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 3 zugewiesenen Funktion. Alternativ kann ein Verbraucher,
beispielsweise eine Relaisspule, an Pin 13 angeschlossen werden, Erde an Pin 17. Je
nach Logikzustand der Ausgang 3 zugewiesenen Funktion fließt Strom durch den
Stromkreis. Schließen Sie keine Geräte an, die mehr als 50 mA benötigen.

Standardmäßig ist Ausgang 3 für die Anzeige des Auto/Man-Status konfiguriert.
Siehe 12 Erstmaliges Einschalten.

21.9.4 Logikausgang 4

Ausgang 4 wird von Pin 12 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 4 zugewiesenen Funktion. Alternativ kann ein Verbraucher,
beispielsweise eine Relaisspule, an Pin 12 angeschlossen werden, Erde an Pin 17. Je
nach Logikzustand der Ausgang 4 zugewiesenen Funktion fließt Strom durch den
Stromkreis. Schließen Sie keine Geräte an, die mehr als 50 mA benötigen.

Standardmäßig ist Ausgang 4 für die Anzeige des allgemeinen Alarmstatus
konfiguriert. Siehe 12 Erstmaliges Einschalten.
