21.4 Run-/Stopp-Eingang

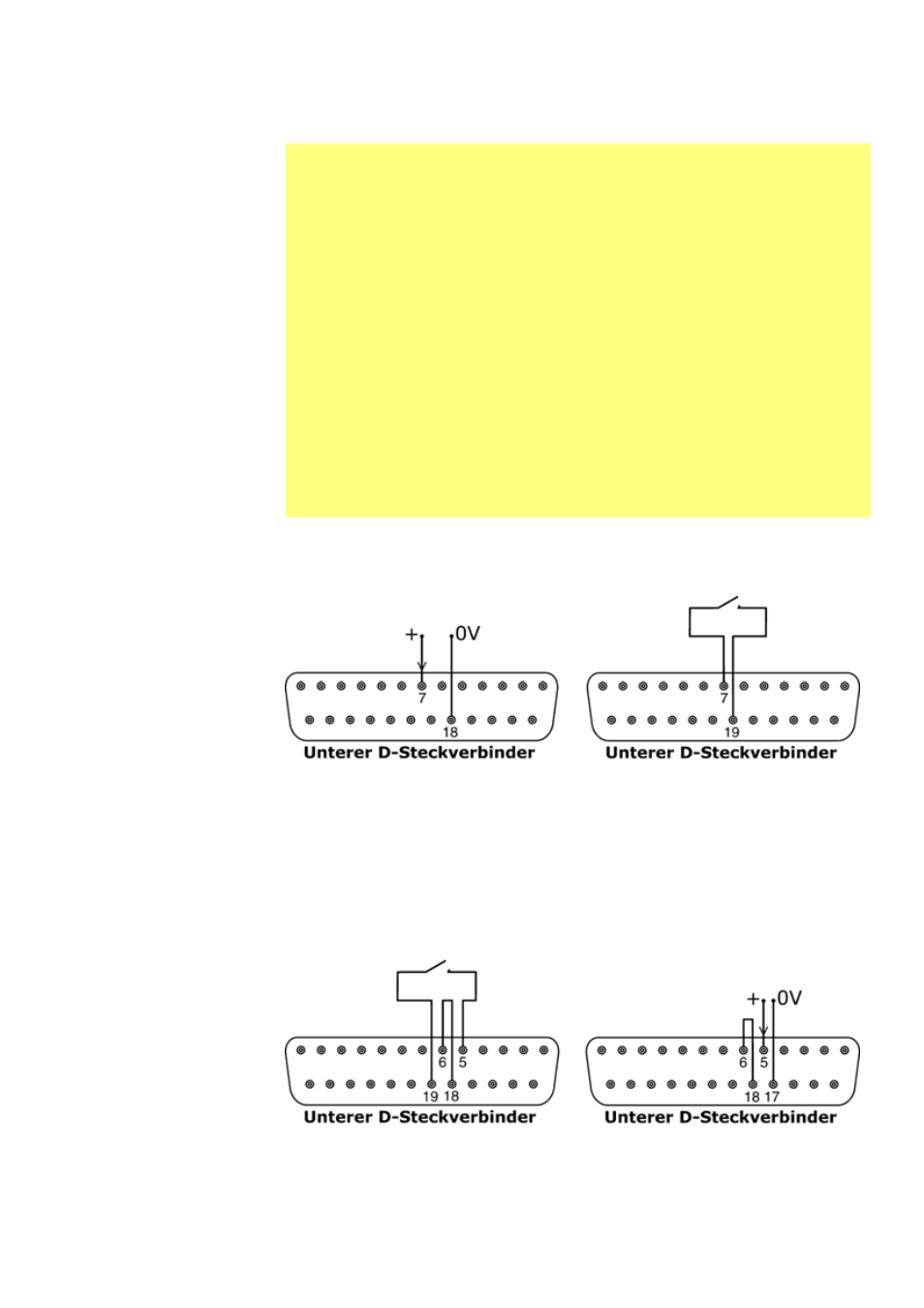

Fern-Ein-/Ausschaltung: Schließen Sie einen Fernsteuerungsschalter zwischen Pins
7 und 19 des unteren D-Steckverbinders an. Alternativ kann ein Logikeingang an Pin
7 des unteren D-Steckverbinders angelegt werden (Masse an Pin 18). Ein
Hochpegeleingang stoppt die Pumpe, ein Tiefpegeleingang startet sie. Ist keine
Verbindung vorhanden bzw. ist der Schalter offen, läuft die Pumpe. Um die
Befehlsrichtung des Run-/Stopp-Eingangs zu ändern bzw. einzustellen, siehe 16.5
Fern-Ausschaltung im Abschnitt "Setup".
21.5 Drehrichtungseingang
Um die Fern-Drehrichtungssteuerung zu aktivieren und die Taste DREHRICHTUNG
(UMSCHALTEN +1) auf dem Tastenfeld zu deaktivieren, werden Pins 6 und 18 am
Wichtig: Allgemeine Anweisungen für Fernsteuerungseingänge
Alle Fernsteuerungseingänge können auf zwei Arten angeschlossen
werden:
Logik
Es kann eine Logikspannung zwischen 5-V-TTL- und 24-V-Industrielogik
an den Eingangspin angeschlossen werden. Die Pumpe ist so konfiguriert,
dass sie ohne Abänderung überall in diesem Bereich funktioniert. Ein
beliebiger 0-V-Pin wird an die 0 V des Steuergeräts angeschlossen, um
die Schaltung herzustellen. Es wird ein 0-V-Pin in der Zeichnung
angegeben, es kann aber ein beliebiger verwendet werden. Das
Tiefpegelsignal entspricht 0 V. Das Hochpegelsignal entspricht 5V
→24V.
Schalter
Es kann ein Fernsteuerungsschalter zwischen dem Eingangspin und
einer beliebigen positiven Spannungsversorgung von der Pumpe
angeschlossen werden. Es ist ein 5-V-Versorgungspin im
Schaltschema angegeben, es gibt jedoch mehrere, die verwendet
werden können - entweder 5 V oder eine andere positive Spannung.
Verwenden Sie jedoch nicht Pin 21 am unteren D-Steckverbinder oder
Pin 20 am oberen D-Steckverbinder.
