Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 48
Drücken Sie die Taste START. Die Pumpe läuft und es wird Flüssigkeit in das
Gefäß gefördert. Die geförderte Menge selbst spielt keine Rolle, je größer sie
ist, desto genauer wird jedoch die Berechnung der Fördermenge pro
Umdrehung. Es wird empfohlen, den Pumpenkopf mindestens 10 Umdrehungen
ausführen zu lassen (mindestens 20, wenn ein Pumpschlauch mit kleinem
Innendurchmesser verwendet wird).
Sobald eine Flüssigkeitsmenge ausgegeben ist, muss die Pumpe angehalten
und der Kalibrierdosisbildschirm angezeigt werden. Dies kann auf mehrere
Arten geschehen:
1 Drücken Sie innerhalb von einer halben Sekunde zweimal die Taste STOP.
Die Pumpe hält an und zeigt sofort den MemoDose-/Kalibrierungsbildschirm an.
Wählen Sie mit der Taste AUF oder AB den Menüpunkt Kalibriermenge aus.
Drücken Sie zur Bestätigung die Taste ENTER.
ODER ... 2 Drücken Sie einmal die Taste STOP. Die Pumpe hält an. (So lässt
sich möglicherweise einfacher sicherstellen, dass die ausgegebene
Flüssigkeitsmenge ausreichend genau ist.) Drücken Sie dann innerhalb von einer
halben Sekunde zweimal die Taste STOP. Die Pumpe zeigt den MemoDose-/
Kalibrierungsbildschirm an. Wählen Sie mit der Taste AUF oder AB den
Menüpunkt Kalibriermenge aus. Drücken Sie zur Bestätigung die Taste ENTER.
ODER ... 3 620UN, 620U Drücken Sie die Taste STOP. Die Pumpe hält an.
Drücken Sie die Taste MENU. Wählen Sie mit der Taste AUF oder AB den
Menüpunkt MemoDose aus. Drücken Sie zur Bestätigung die Taste ENTER. Die
Pumpe zeigt den MemoDose-/Kalibrierungsbildschirm an. Wählen Sie mit der
Taste AUF oder AB den Menüpunkt Kalibriermenge aus. Drücken Sie zur
Bestätigung die Taste ENTER.
ODER ... 4 620SN, 620S Drücken Sie die Taste MemoDose. Die Pumpe zeigt den
MemoDose-/Kalibrierungsbildschirm an. Wählen Sie mit der Taste AUF oder AB den
Menüpunkt Kalibriermenge aus. Drücken Sie zur Bestätigung die Taste ENTER.
Messen Sie die geförderte Flüssigkeitsmenge. Notieren Sie die Menge.
Die Pumpe hat die zum Fördern der gemessenen Flüssigkeitsmenge
erforderliche Anzahl der Pumpenkopfumdrehungen aufgezeichnet.

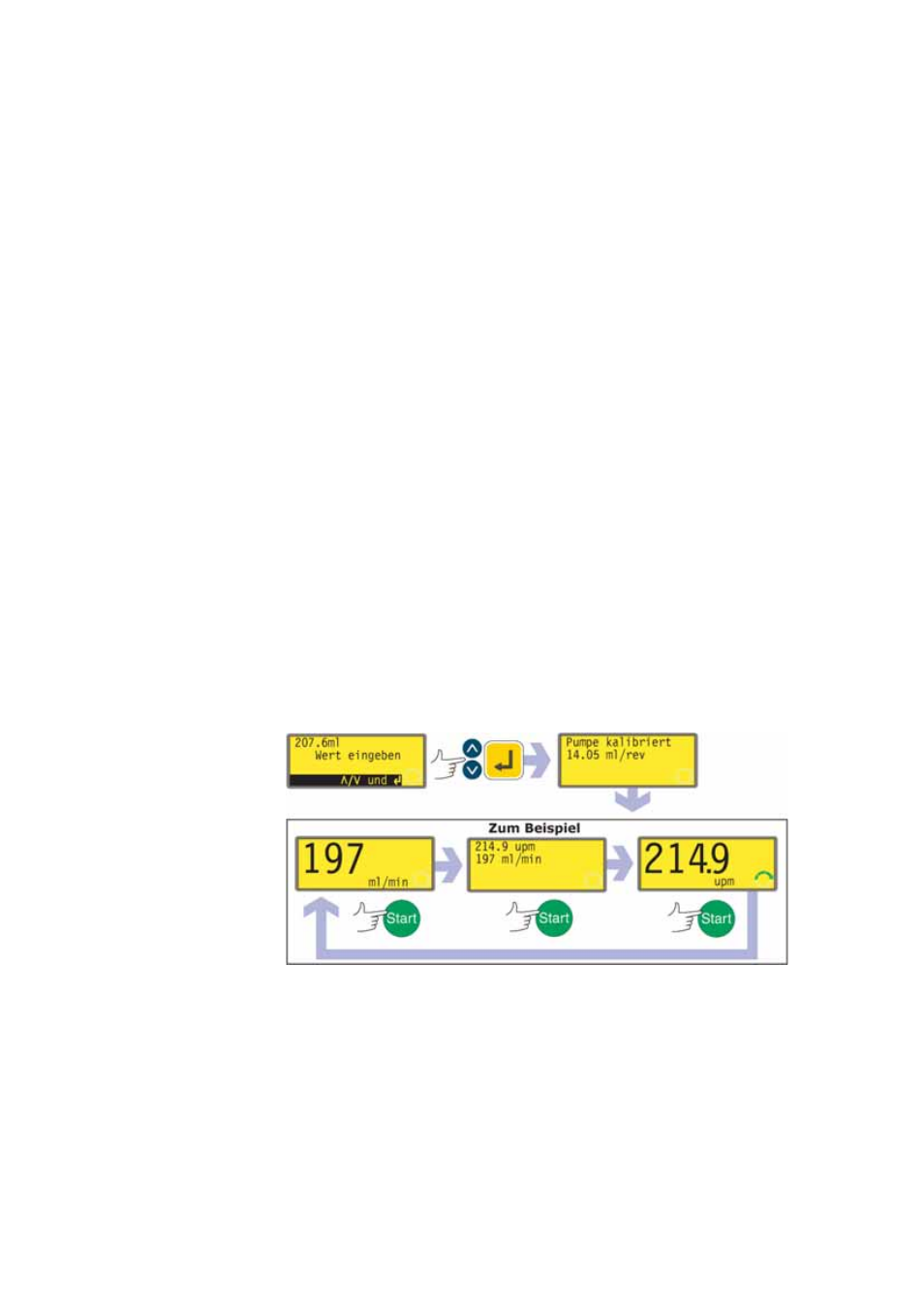

Der Kalibriermengenbildschirm wird angezeigt. Er enthält einen vierstelligen
Milliliterwert und die Anweisung: "Wert eingeben". Der angezeigte Wert ist der
Wert, der bei der letzten Kalibrierung der Pumpe eingegeben wurde (bzw. der
Standardwert).
Geben Sie mit den Tasten AUF und AB die gemessene geförderte
Flüssigkeitsmenge ein. Drücken Sie zur Bestätigung die Taste ENTER.
Die Pumpe berechnet die bei jeder Pumpenkopfumdrehung geförderte
Flüssigkeitsmenge. Das Ergebnis dieser Berechnung wird für die Anzeige in
Handbedienungs-Bildschirmen gespeichert.
Die Pumpe zeigt vier Sekunden lang einen Bestätigungsbildschirm an und kehrt
dann zum Handbedienungs-Hauptbildschirm zurück, in dem die Fördermenge in
Millilitern pro Minute angezeigt wird.
Die Pumpe kann jetzt Milliliter pro Minute, Umdrehungen pro Minute oder
beides anzeigen. Drücken Sie bei laufender Pumpe die Taste START, um
zwischen den drei Anzeigeoptionen zu wechseln.
