Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 50

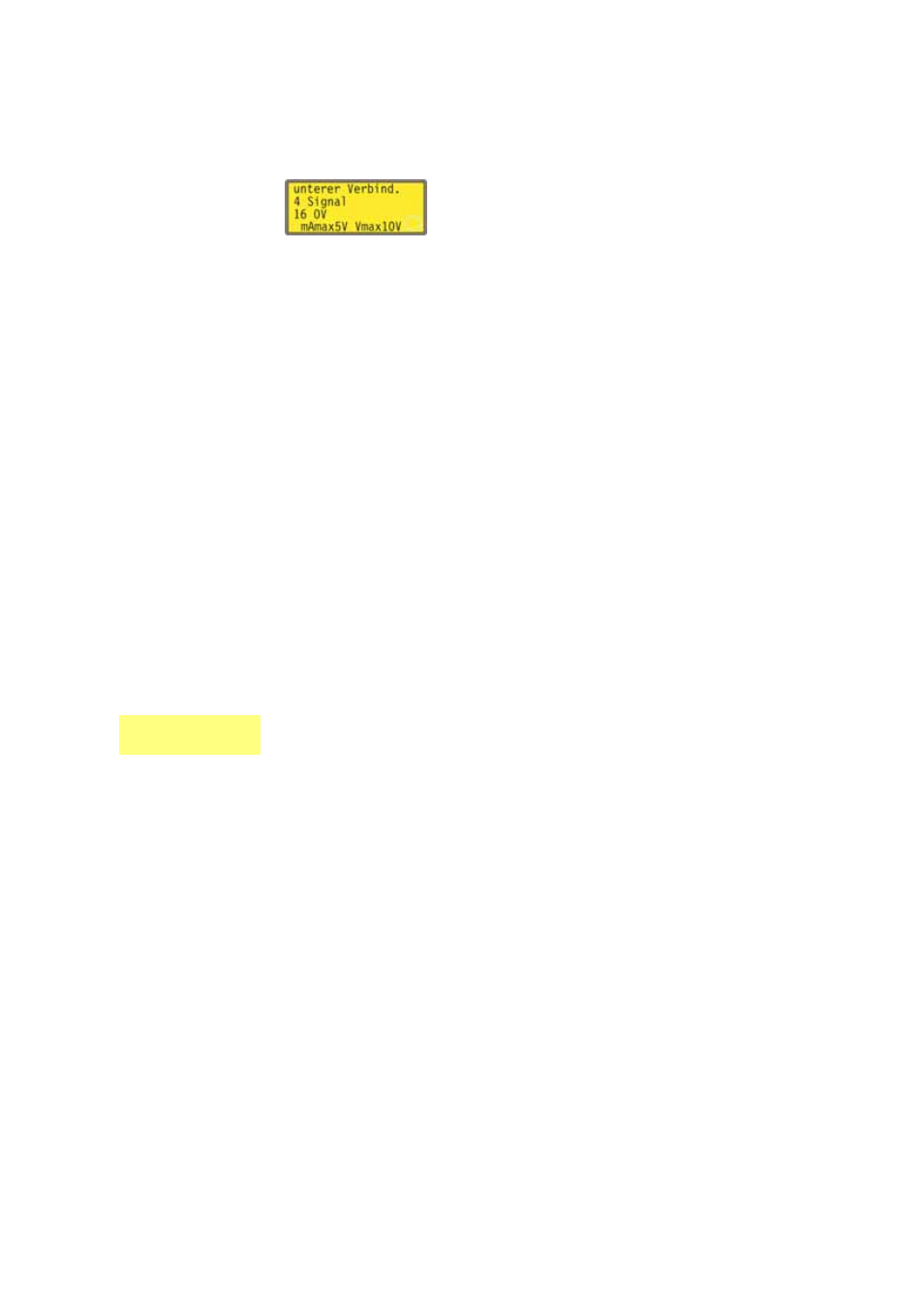

Die verschiedenen Bildschirme werden alle auf die gleiche Weise dargestellt. Wenn
beispielsweise Analogeingang gewählt wird, erscheint der folgende Bildschirm:
Er gibt an, dass das analoge Eingangssignal an Pin 4 des unteren D-Steckverbinders
hinten an der Pumpe angelegt werden muss, wobei 0 Volt auf Pin 16 zur Verfügung
stehen. Wenn der Analogeingang für ein 4-20-mA-Signal konfiguriert ist, beträgt die
maximal zulässige Spannung 5 Volt; wenn der Analogeingang für ein 0-10-V- oder
1-5-V-Signal konfiguriert ist, beträgt die maximal zulässige Spannung 10 Volt.
Die durch die Wahl von Versorgung und Andere verfügbaren Angaben werden
jeweils auf zwei Bildschirmen angezeigt. Drücken Sie die Taste AB, wenn jeweils der
erste Bildschirm angezeigt wird, erscheint der zweite Bildschirm. Die Taste AUF hat
eine entsprechende Wirkung.
Wenn in einem beliebigen Pinanordnungsbildschirm die Taste STOP oder ENTER
gedrückt wird, kehrt die Anzeige zum entsprechenden Pinanordnungs-
Menübildschirm zurück.
Zum Verlassen der Pinanordnungs-Menübildschirme
Blättern Sie durch die Pinanordnungs-Menübildschirme, bis der fünfte Bildschirm
angezeigt wird. Wählen Sie mit den Tasten AUF bzw. AB den Menüpunkt Beenden
und drücken Sie die Taste ENTER, um die Auswahl zu bestätigen.
Alternative ...
Drücken Sie wiederholt die Taste STOP, um Stufe für Stufe zurückzugehen, bis das
Hauptmenü angezeigt wird.
19 Beenden
Wählen Sie im Hauptmenü Beenden aus, um zum Handbedienungs-
Hauptbildschirm zurückzukehren.
UN, U, SN, S
