Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 54
Ziehen Sie dann so viel Kabel durch, dass die erforderlichen Steckverbinder
erreicht werden können. Lassen Sie es dabei etwas locker durchhängen.
Isolieren Sie erst den Außenmantel nach Erfordernis ab und entfernen Sie dann
5 mm der Leiterisolierung. Die Adernenden müssen weder verzinnt noch mit
einer Adernendhülse versehen werden. Hinweis: Falls ein sehr steifes Kabel
oder ein Kabel mit großem Durchmesser verwendet wird, ist es möglicherweise
vorteilhaft, den Außenmantel abzuisolieren, bevor das Kabel durch die
Kabelverschraubung geführt wird. Damit die Abdichtung gewährleistet ist, muss
das Kabel allerdings mit einem unversehrten Außenmantel bis in die
Kabelverschraubung hineingeführt sein, wenn es befestigt wird.
Verdrillen Sie ein ausreichend langes Ende der Kabelabschirmung. Lösen Sie
eine der Leiterplatten-Befestigungsschrauben und wickeln Sie die verdrillte
Kabelabschirmung um die Befestigungsschraube. Befestigen Sie die
Kabelabschirmung, indem Sie die Schraube wieder festziehen. Alternativ dazu
können Sie die Kabelabschirmung auch an dem angrenzenden Kabelschuh
befestigen (sofern dieser vorhanden ist).
Drücken Sie den abisolierten Leiter in die quadratische Aufnahmeöffnung des
Steckverbinders. Wenn der Leiter bis zum Anschlag in der Öffnung ist, ziehen
Sie die Befestigungsschraube fest, um den Leiter zu befestigen.
Nachdem Sie alle Leiter angeschlossen haben, ziehen Sie die Abdeckkappe der
Kabelverschraubung mit einem 21-mm-Schraubenschlüssel bis auf ein
Anzugsdrehmoment von 2,5 Nm fest, um die Abdichtung zu gewährleisten.
Alternativ dazu können Sie die Kabelverschraubung erst von Hand, und dann
mit einem Schraubenschlüssel um eine weitere halbe Umdrehung festziehen.
Fassen Sie Steuer- und Netzstromkabel nicht in einem Kabelstrang zusammen.

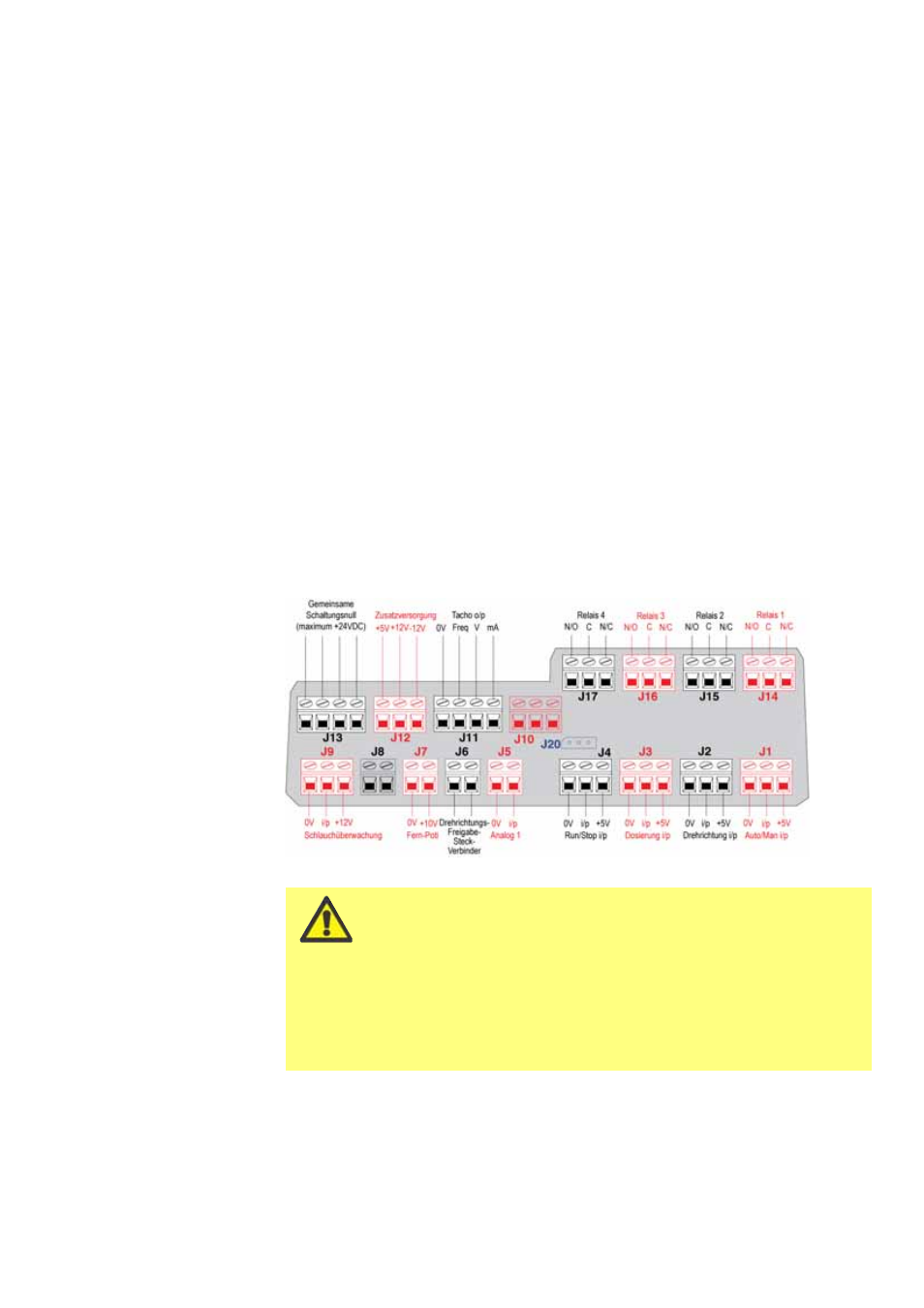

Wasserdichtes Modul 620N – Leiterplatten-Steckverbinder:
Legen Sie keine Netzspannung an die Klemmen im Modul
620N an. Legen Sie die Signale entsprechend den
nachfolgenden Angaben an die Klemmen an. Begrenzen
Sie die Signalstärke auf die angegebenen Höchstwerte.
Legen Sie keine Spannung an andere Klemmen an. Anderenfalls
können dauerhafte Schäden entstehen, die nicht durch die
Garantie abgedeckt sind. Die Relaiskontakte dieser Pumpe haben
eine maximale Belastbarkeit von 30 VDC Spannung bei einer
maximalen Last von 30 W. Hinweis: Sie eignen sich auch für
Niederstrom: d. h. 1 mA bei min. 5 VDC Spannung.
