Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S

80

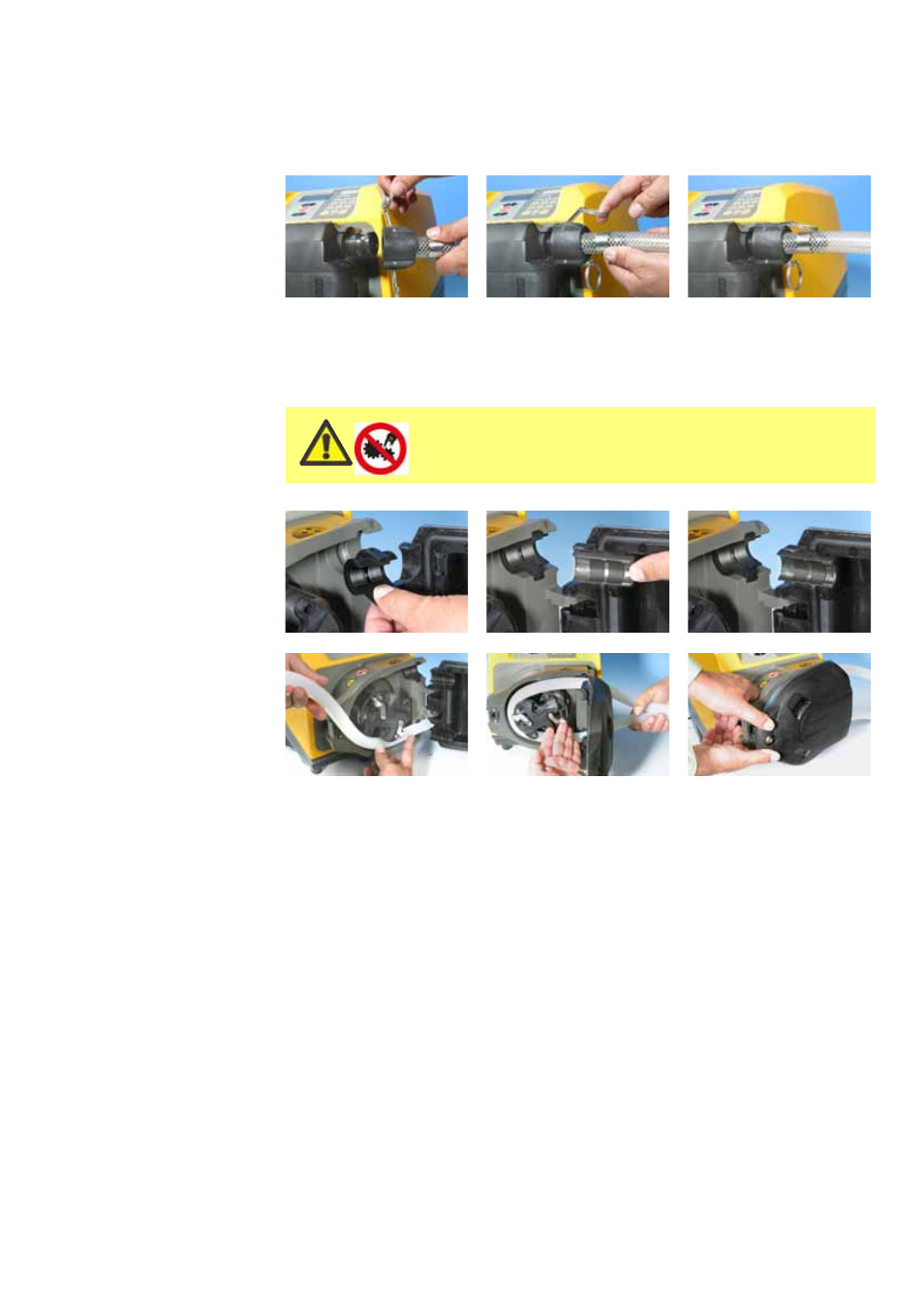

LoadSure-Industrieelemente, die schwarze Verbinder aufweisen, werden mit
Camlock- (Nutkurve-) Fittings an ein Schlauchsystem angeschlossen.

Schieben Sie die Buchse über den Elementsteckverbinder.
Schließen Sie beide Nockenhebel durch Zusammenziehen, bis sie eingreifen.

26.7 620R - Einlegen von Schläuchen

Pumpenköpfe des Typs 620R für Endlosschläuche sind werksseitig für die
Aufnahme von Watson-Marlow-Schläuchen der Serie 600 mit 3,2 mm
Wandstärke eingerichtet. Die Fördereigenschaften der Pumpe werden beim
Einsatz anderer Schläuche negativ beeinflusst.
Schlauchschellensatz passend zu den Schlauchabmessungen einlegen.
Die beiden U-förmigen Spurschellenhälften in die Anschlüsse des Pumpenkopfes
einlegen (Die U-Form verhindert, dass der Schlauch falsch eingelegt wird).
Die Rohrschellenhälften für den Pumpenkopfdeckel sind mit einem erhabenen T
im Einlegebereich gekennzeichnet. Die Rohrschellenhälften in die Schlitze an
der Innenseite ober- und unterhalb des Scharniers einlegen. Festdrücken und in
die verriegelte Position schieben.
Beim Schließen des Pumpenkopfdeckels legen sich die beiden Hälften der
Rohrschelle um den Schlauch.
Die Druckrollen entriegeln.
Ein Schlauchende in die U-förmige Schelle des unteren Anschlusses einlegen
und in dieser Position festhalten.
Das Schlauchelement stramm um die entriegelten Druckrollen führen, darauf
achtend, dass es längs nicht verdrillt ist.
Das andere Schlauchende in die U-förmige Schelle des oberen Anschlusses
einlegen.
Beide Schlauchenden unter Spannung um die entriegelten Druckrollen mit einer
Hand festhalten.
Die Druckrollen einrücken

.

Trennen Sie die Pumpe grundsätzlich von der
Netzstromversorgung, bevor Sie den Schutz
öffnen oder irgendwelche Positionierungs-,
Ausbau- oder Wartungsarbeiten durchführen.
