Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 56
20.4 Drehzahl: Analogausgang

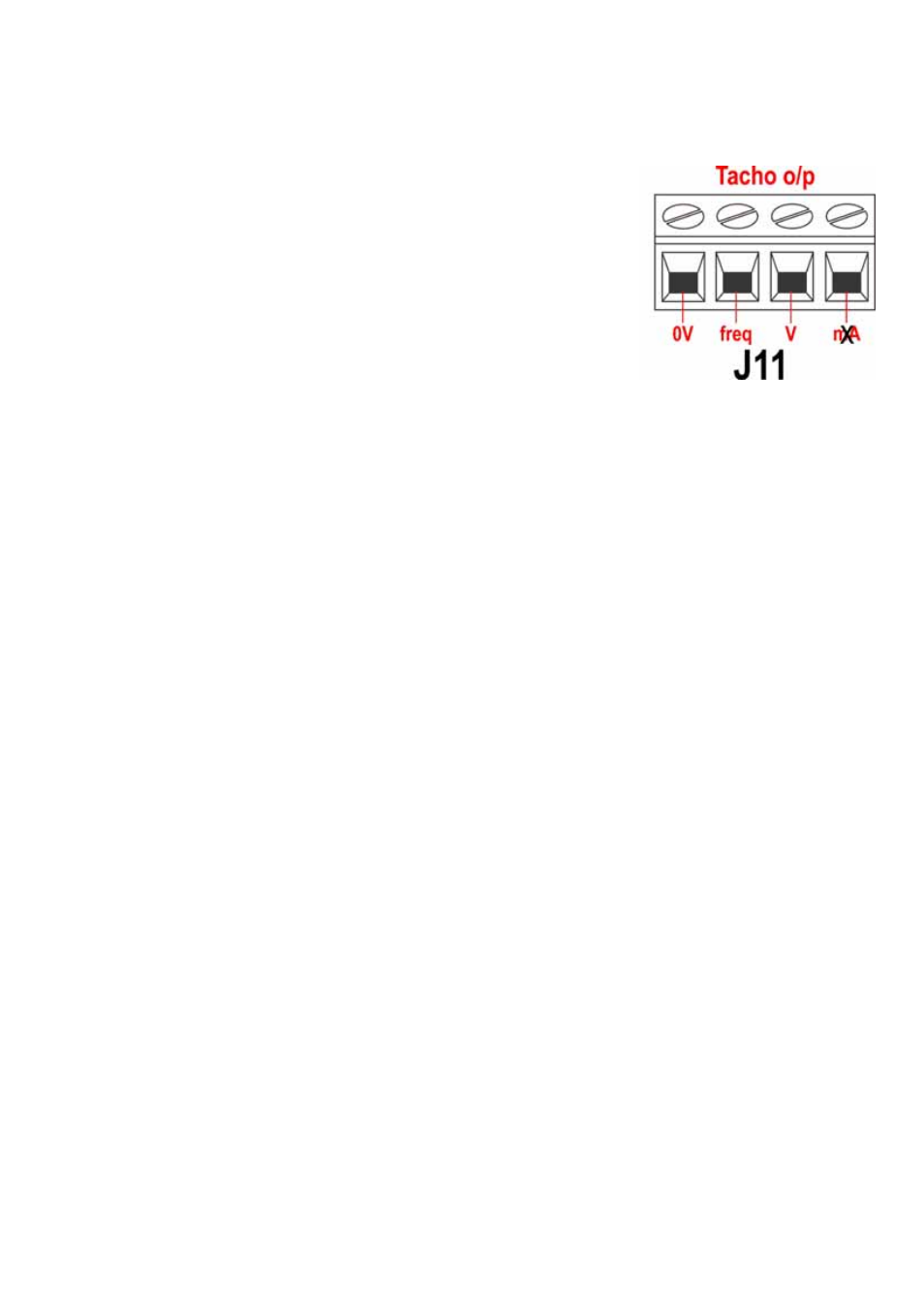

Ein analoges Spannungsausgangssignal steht
am Tachoausgang-Steckverbinder (J11) zwischen
der V-Klemme und der 0-V-Klemme zur
Verfügung. Die Spannung ist direkt proportional
zur Drehzahl des Pumpenkopfs. 0 V = Drehzahl 0;
10 V = Höchstdrehzahl.
Beim Modell 620UN hat dieser Steckverbinder
keinen mA-Ausgang, der aber beim Modell 620DuN
vorhanden ist.
20.5 Tachometer-
Frequenzausgang
Ein Tacho-Frequenzausgang steht am Tachoausgang-Steckverbinder (J11) zwischen
der freq-Klemme und der 0-V-Klemme zur Verfügung. Der Ausgang liefert einen
+5-V-Rechteckimpuls (maximal 0,5 mA), dessen Frequenz der Drehzahl des
Pumpenkopfs direkt proportional ist. Der Ausgang liefert 5,717 Hz/Umdrehungen
pro Minute – 343 Impulse pro Umdrehung der Ausgangswelle. Die Impulsfolge der
Pumpe kann zur Berechnung der Drehzahl oder zur Bestimmung der Anzahl der
Pumpenkopfumdrehungen herangezogen werden. Dieser Ausgang ist stark genug,
um in bis zu 3 m Entfernung von der Pumpe benutzt werden zu können. Bei längeren
Kabeln ist eine Signalverstärkung erforderlich.
