20.6 Run-/Stopp-Eingang

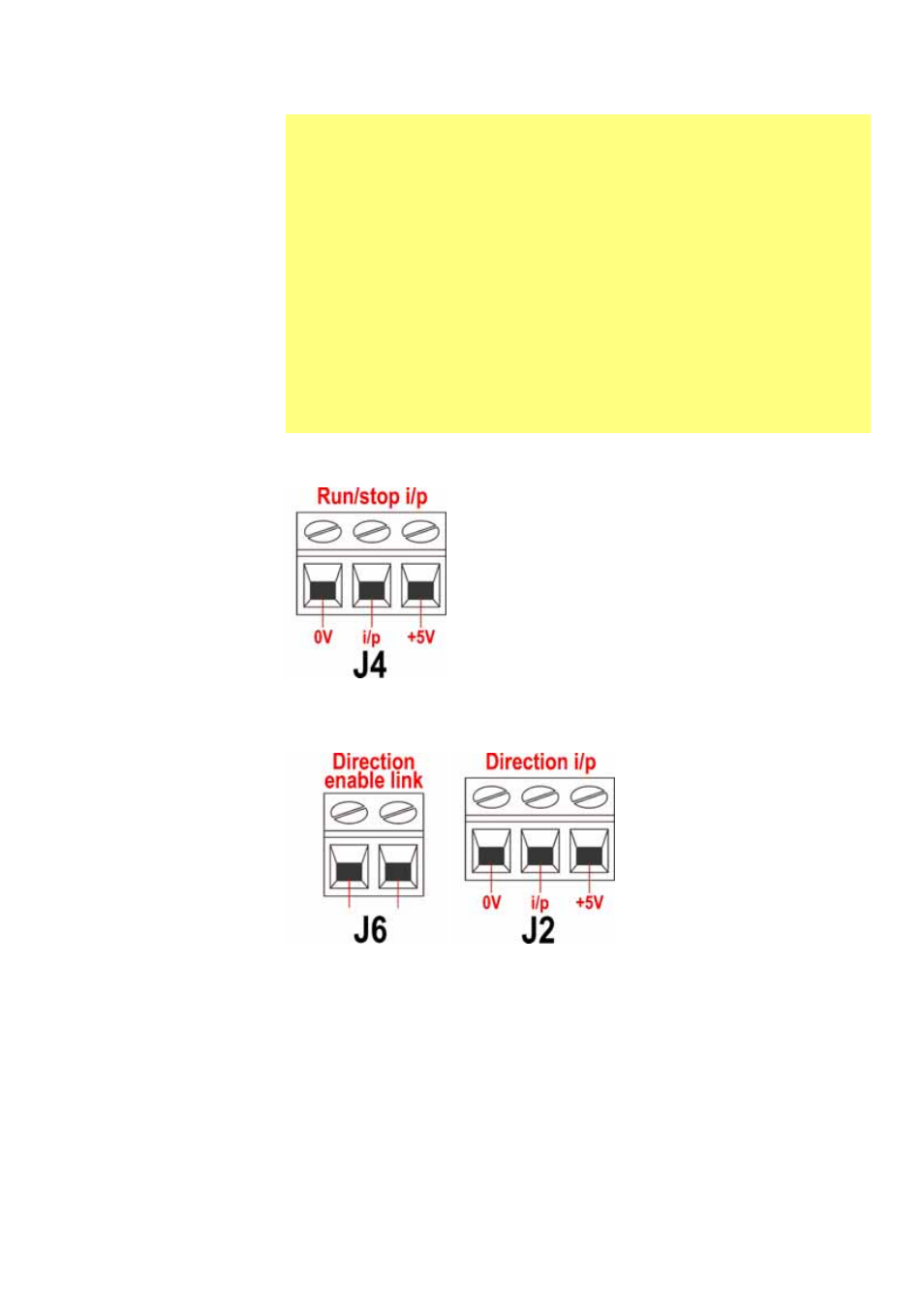

Fern-Ein-/Ausschaltung: Schließen Sie einen
Fernsteuerungsschalter zwischen der i/p-Klemme und
der
+5-V-Klemme des Run-/Stopp-Eingang-
Steckverbinders (J4) an. Alternativ kann ein Logikeingang
an die i/p-Klemme angelegt werden (Masse an der 0-V-
Klemme). Ein Hochpegeleingang stoppt die Pumpe, ein
Tiefpegeleingang startet sie. Ist keine Verbindung
vorhanden bzw. ist der Schalter offen, läuft die Pumpe. Um
die Befehlsrichtung des Run-/Stopp-Eingangs zu ändern
bzw. einzustellen, siehe 16.5 Fern-Ausschaltung im
Abschnitt "Setup".
20.7 Drehrichtungseingang
Um die Fern-Drehrichtungssteuerung zu aktivieren und die Taste DREHRICHTUNG
(UMSCHALTEN + 1) auf dem Tastenfeld zu deaktivieren, werden die Klemmen des
Drehrichtungsfreigabe-Steckverbinders (J6) miteinander verbunden. Wichtig:
Legen Sie keine Spannung an den Drehrichtungsfreigabe-Steckverbinder an.
Schließen Sie einen Fernsteuerungsschalter zwischen der +5-V-Klemme und der i/p-
Klemme des Drehrichtungseingang-Steckverbinders (J2) an. Schalter offen: Drehung
im Uhrzeigersinn. Schalter geschlossen: Drehung entgegen dem Uhrzeigersinn.
Alternativ kann ein Logiksignal an die i/p-Klemme und die 0-V-Klemme des
Drehrichtungseingang-Steckverbinders (J2) angelegt werden. Hochpegeleingang:
Drehung entgegen dem Uhrzeigersinn, Tiefpegeleingang: Drehung im Uhrzeigersinn.
Ist keine Verbindung vorhanden, dreht die Pumpe standardmäßig im Uhrzeigersinn.
Wichtig: Allgemeine Anweisungen für Fernsteuerungseingänge
Alle Fernsteuerungseingänge können auf zwei Arten angeschlossen werden:
Logik
Es kann eine Logikspannung zwischen 5-V-TTL- und 24-V-Industrielogik an den
Eingang angeschlossen werden. Die Pumpe ist so konfiguriert, dass sie ohne
Abänderung überall in diesem Bereich funktioniert. Eine beliebige 0-V-Klemme
– vorzugsweise jedoch die zum gewünschten Eingang gehörige 0-V-Klemme –
wird an die 0 V des Steuergeräts für die Schaltung angeschlossen. Das
Tiefpegelsignal entspricht 0 V. Das Hochpegelsignal entspricht 5V?24V.
Schalter
Es kann ein Fernsteuerungsschalter zwischen dem Eingangspin und einer
beliebigen positiven Spannungsversorgung (vorzugsweise an der zugehörigen
Versorgungsklemme) der Pumpe angeschlossen werden. Verwenden Sie
jedoch nicht die 10-V-Versorgungsklemme des Fern-Poti-Steckverbinders.
