Zum EMV-Schutz müssen abgeschirmte Steuerkabel verwendet werden. Die
Abschirmung muss an eine der Leiterplatten-Befestigungsschrauben oder an den
angrenzenden Kabelschuh (sofern vorhanden) angeschlossen werden.
Für einen verbesserten EMV-Schutz in extrem störungsbelasteten
Betriebsumgebungen können abgeschirmte Kabel in Verbindung mit wasserdichten
EMV-Kabelverschraubungen aus Metall verwendet werden. Diese müssen am Modul
geerdet werden. Hierzu ist eine zusätzliche M16x1,5-Mutter mit gezahnten
Kanten zu verwenden, um einen guten Kontakt mit der Innenseite des Moduls zu
gewährleisten. Es ist notwendig, die Leiterplatte des Moduls auszubauen, um
Zugang zum Inneren des Moduls zu erhalten: sie wird von zwei
Befestigungsschrauben gehalten, die mit einem Kreuzschlitzschraubendreher
heraus- und wieder eingedreht werden können. Ergreifen Sie bei der Handhabung
von Leiterplatten die üblichen Antistatik-Schutzmaßnahmen.
Geeignete Kabel für allgemeine Anwendungen haben folgende Eigenschaften: 300 V
Nennspannung, PVC-Mantel in besonderer Premium-Qualität mit guter Flamm- und
Feuchtigkeitsbeständigkeit
Geeignete Kabel für industrielle Anwendungen haben folgende Eigenschaften: 300 V
Nennspannung, besonders robuster PU-Mantel mit Beständigkeit gegen Öle,
Kraftstoffe, Lösungsmittel und Wasser
In der Praxis lassen sich Kabel mit mehr als acht Adern häufig nur schwierig anschließen.
Daher sind in den Zeichnungen für eine bessere Übersicht nur zwei Adern dargestellt.

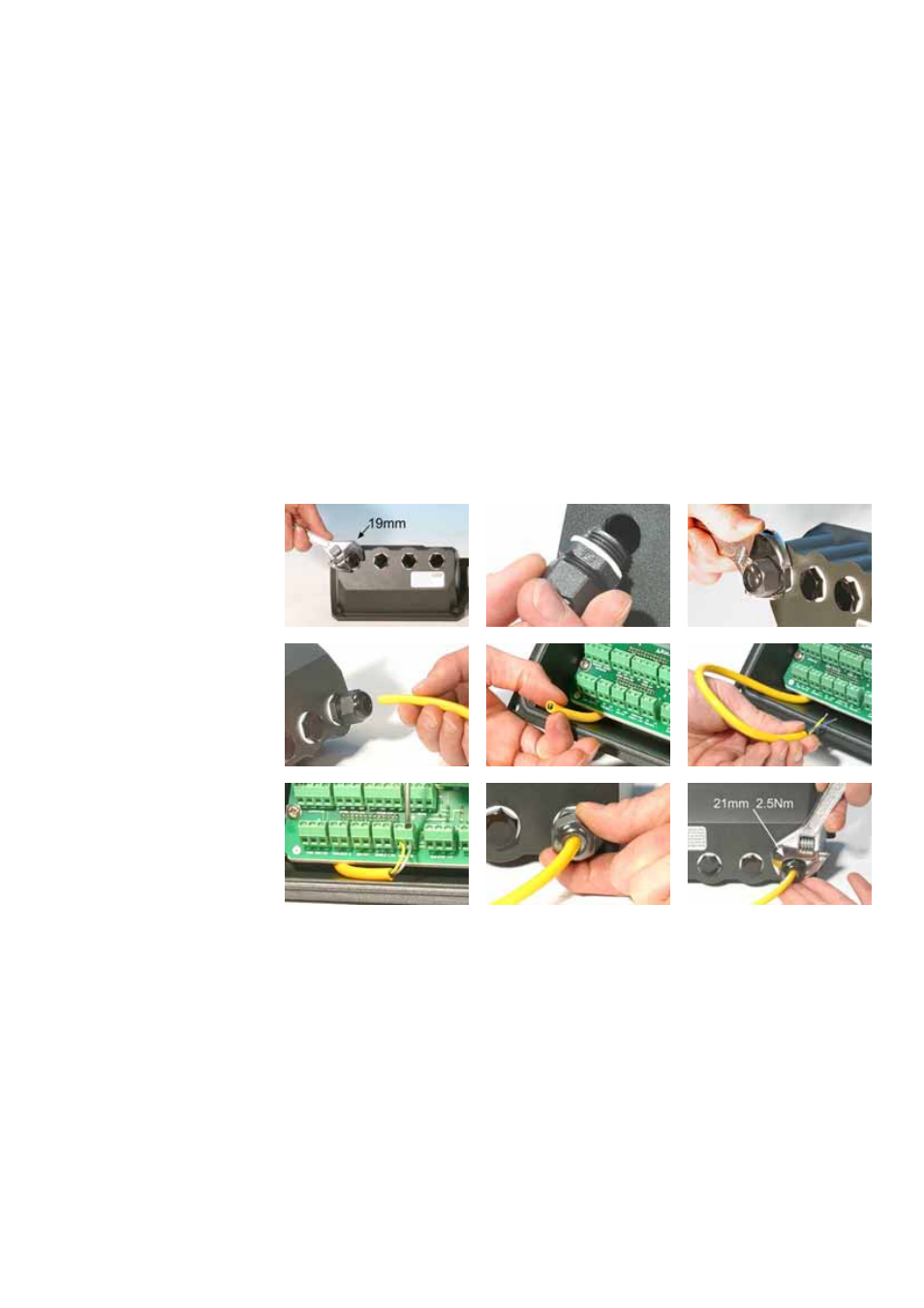

Drehen Sie den Dichtungsstopfen mit einem 19-mm-Schraubenschlüssel
heraus. Entsorgen Sie die Nylon-Dichtungsscheibe.
Schrauben Sie anstelle des Dichtungsstopfens eine der mitgelieferten M16x1,5-
Kabelverschraubungen zusammen mit einer der mitgelieferten neuen
Nylon-Dichtungsscheiben ein. Ziehen Sie die Kabelverschraubung mit einem
21-mm-Schraubenschlüssel bis auf ein Anzugsdrehmoment von 2,5 Nm fest, um
eine gute Abdichtung zu gewährleisten. Falls Sie eine andere Kabelverschraubung
verwenden, muss sie entsprechend IP66 wasserdicht sein.
Lösen Sie die Abdeckkappe der Kabelverschraubung (aber nicht entfernen) und
führen Sie das Kabel durch die Kabelverschraubung. Nachdem Sie das Kabel
durch die Kabelverschraubung geführt haben, drücken Sie es noch weiter durch.
Die Innenseite des Moduls ist so geformt, dass das Kabel an der Leiterplatte
im Inneren des Moduls vorbeigeführt wird. Drücken Sie das Kabel so weit
durch, bis Sie es auf der Innenseite des Moduls mit den Fingern fassen können.
