21.9.2 Logikausgang 2

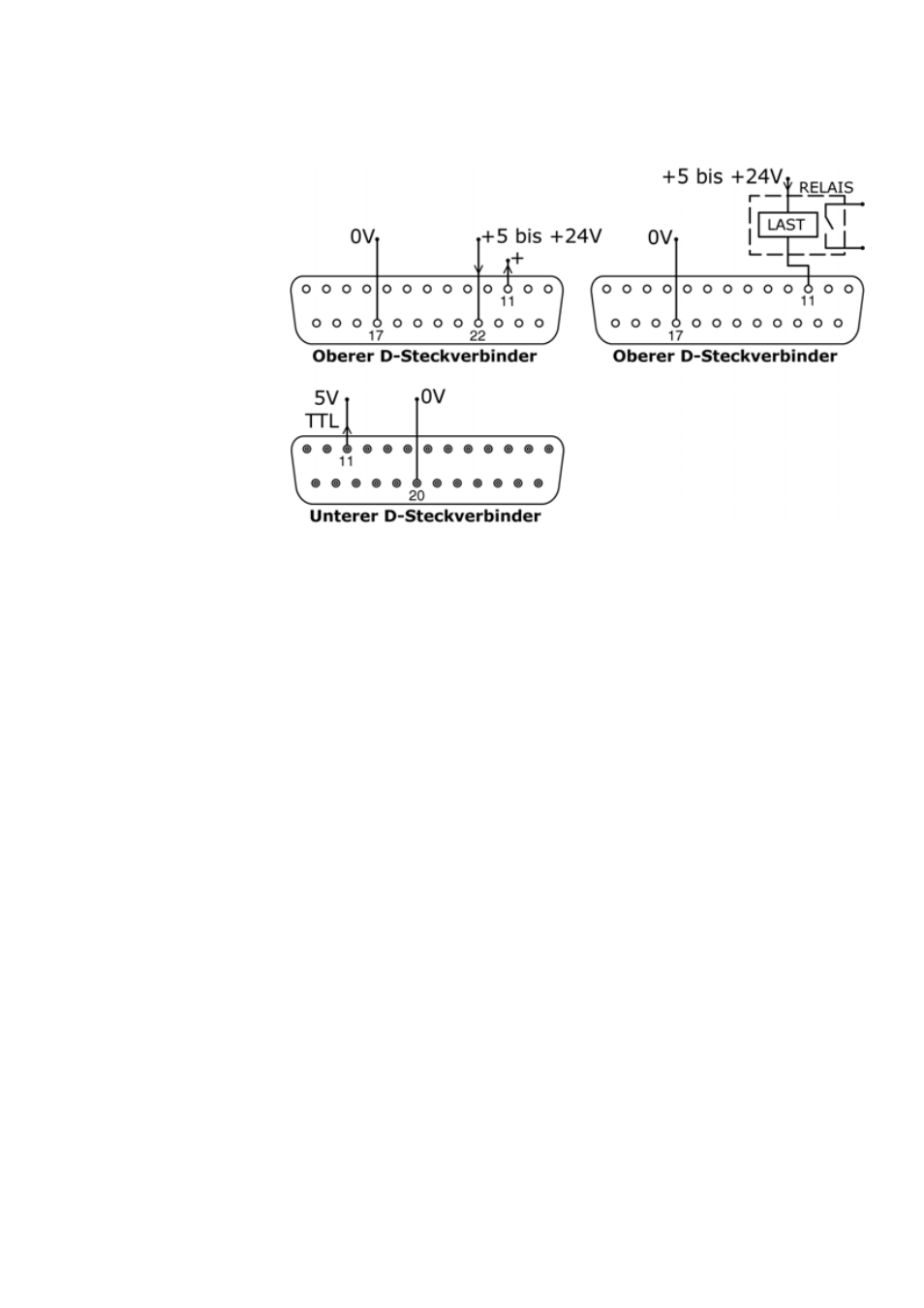

Ausgang 2 wird von Pin 11 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 2 zugewiesenen Funktion. Alternativ kann ein Verbraucher,
beispielsweise eine Relaisspule, an Pin 11 angeschlossen werden, Erde an Pin 17. Je
nach Logikzustand der Ausgang 2 zugewiesenen Funktion fließt Strom durch den
Stromkreis. Schließen Sie keine Geräte an, die mehr als 50 mA benötigen.
Außerdem steht Ausgang 2 als 5-V-TTL-Logiksignal auf Pin 11 des unteren
D-Steckverbinders zur Verfügung. Er ändert seinen Zustand entsprechend dem
Logikzustand der Ausgang 2 zugewiesenen Funktion. Schließen Sie kein Gerät an,
das mehr als 1 TTL-Last benötigt.
Standardmäßig ist Ausgang 2 für die Anzeige des Drehrichtungsstatus konfiguriert.
Siehe 12 Erstmaliges Einschalten.
