Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 52

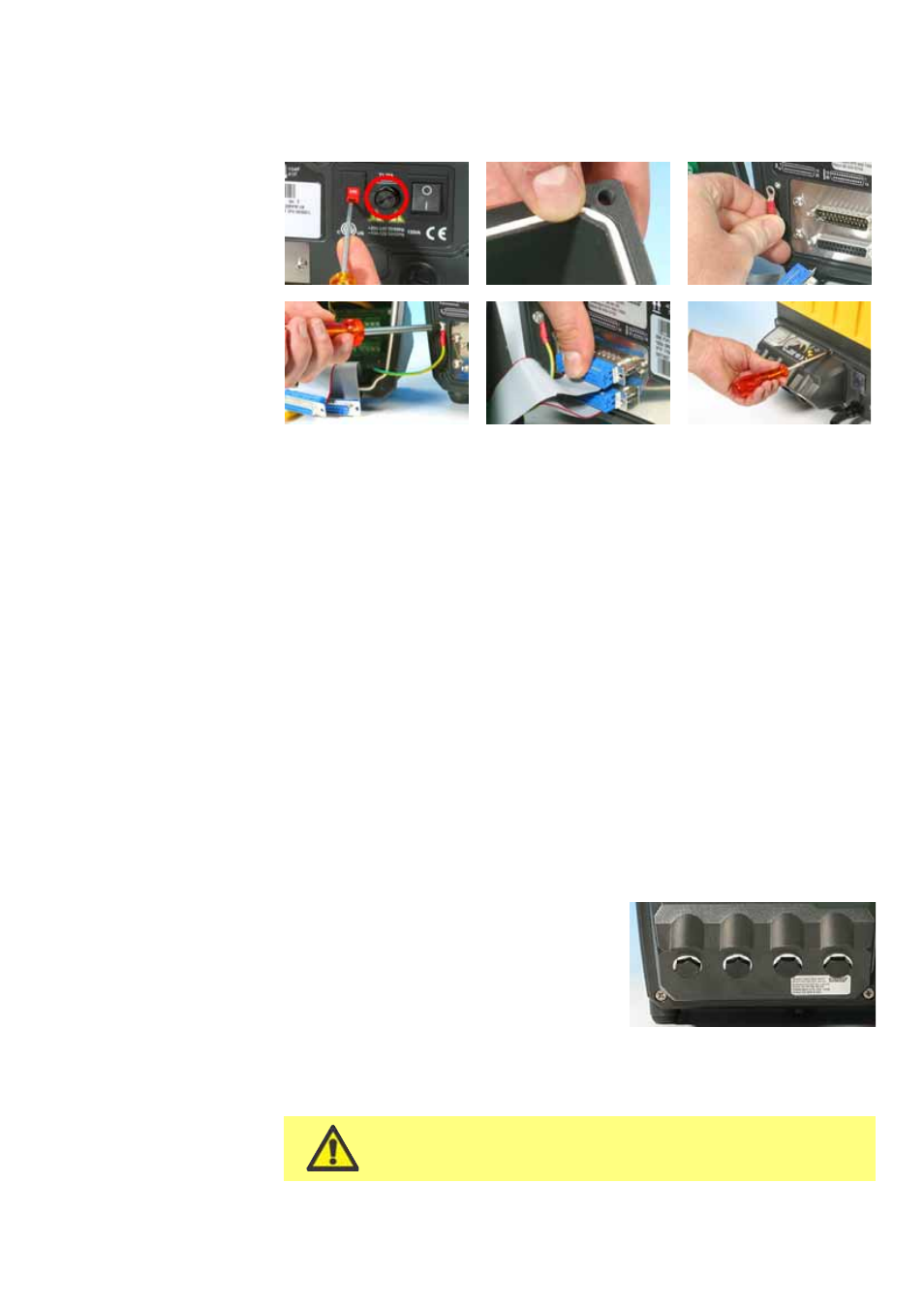

Anbauen des wasserdichten Moduls 620N:
Überprüfen Sie, ob die Sicherung im Sicherungshalter (mit einem Kreis markiert) intakt ist.
Überprüfen Sie, ob der Spannungswahlschalter korrekt eingestellt ist.
Überprüfen Sie, ob der Dichtungsstreifen vollständig in seiner Aufnahmenut auf der
Stirnseite des Moduls sitzt.
Befestigen Sie das Erdanschlusskabel des Moduls. Drehen Sie die Befestigungsschraube
des Erdanschlusskabels ein und ziehen Sie sie mit einem Anzugsdrehmoment von 2 Nm
fest.
Schließen Sie die 25-poligen D-Steckverbinder [Buchse (oben) und Stecker] an.
Halten Sie das Modul in seiner Einbaulage. Achten Sie darauf, dass weder der
Dichtungsstreifen verrutscht noch das Erdanschlusskabel oder die Flachbandkabel der D-
Steckverbinder eingeklemmt werden, und drehen Sie die Befestigungsschrauben des
Moduls ein (die Schraube oben in der Mitte zuerst). Ziehen Sie die Schrauben mit einem
Anzugsdrehmoment von 2,5 Nm fest.
Hinweis: Das Modul 620N muss mit allen sechs Schrauben gut befestigt sein. Ohne sie können
die Schraubenlöcher korrodieren, sodass der Schutz nach Schutzart IP66 (NEMA 4X)
beeinträchtigt wird.
20.2 Verkabelung
Der Benutzer trägt die Verantwortung für den sicheren und zuverlässigen Betrieb der Pumpe
im Fernsteuerungs- und im Automatiksteuerungsbetrieb.
Die 0-V-Leitungen dieser Pumpe haben ein gemeinsames Schaltungsnull und sind über einen
Netztransformator erdfrei gemacht (massefrei). Die Pumpe kann an isolierte 0-V- oder
geerdete 0-V-Schnittstellen angeschlossen werden.
Die Kabeleinführung in das Modul erfolgt über maximal vier wasserdichte Kabelvers-
chraubungen. Diese können anstelle der Dichtungsstopfen angebracht werden, die beim
Versand der Pumpe in das Modul eingesetzt sind.
Die Anzahl der benötigten Kabelverschraubungen ist
von der Anzahl der Verbindungskabel abhängig, sowie
von der Ausführung des Anschlusses durch den
Installateur. Als Standard werden vier M16-
Kabelverschraubungen mit der Pumpe geliefert.
Empfohlene Steuerkabel müssen für die
Klemmenblöcke benutzt werden: metrisch = 0,14-
2,5 mm
2 (massiv) und 0,14-1,5 mm 2 (Litze). USA =
26 AWG – 14 AWG (massiv) und 26 AWG – 16 AWG (Litze). Kabel: rund. Maximaler und
minimaler Außendurchmesser, um nach der Durchführung durch die Standard-
kabelverschraubung eine gute Abdichtung zu gewährleisten: 9,5 mm – 5 mm. Der
Kabelquerschnitt muss rund sein, um eine gute Abdichtung zu gewährleisten
.
Die empfohlenen Kabel und Kabelverschraubungen müssen für
die IP66- (NEMA 4X) Ausführung dieser Pumpe benutzt werden;
andernfalls wird möglicherweise die Schutzart beinträchtigt.
