21.1 Drehzahl: Analogeingang
Die Drehzahl der Pumpe kann mit einem der folgenden Verfahren ferngesteuert
werden: analoges Spannungssignal im Bereich von 0-10 V oder 1-5 V, analoges
Stromsignal im Bereich von 4-20 mA oder abgesetztes Potentiometer.
Das Analog-Prozesssignal muss an Pin 4 des unteren D-Steckverbinders angelegt
werden. 0 V an Pin 16. Die Pumpe reagiert mit zunehmender Fördermenge auf ein
ansteigendes Steuersignal (direkte Reaktion) bzw. mit zunehmender Fördermenge
auf ein abfallendes Steuersignal (umgekehrte Reaktion). Siehe 16.2 Analog im
Abschnitt "Setup".
Schaltkreisimpedanz bei 4-20 mA: 250 Ω.
Für den Spannungsbetrieb kann eine zuverlässige Spannungsquelle mit einem
Gleichstrom-Voltmeter verwendet werden. Schaltkreisimpedanz: 22 k
Ω.
Die Reaktionsumkehrung erfolgt über die Software. Kehren Sie nicht die Polarität der
Pins um.
Ein abgesetzes Potentiometer mit einem Nennwert zwischen 1k und 2k mit

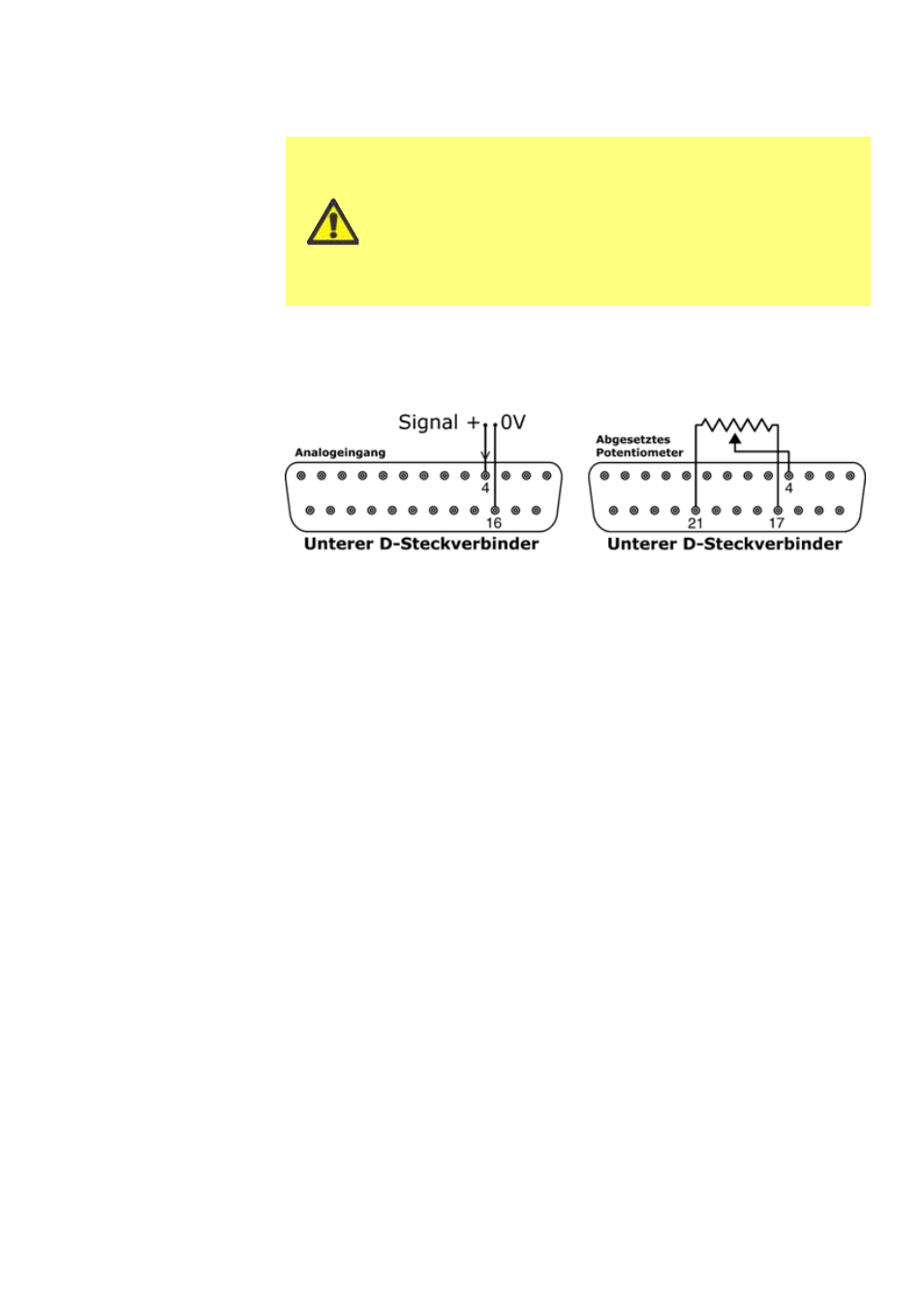

mindestens 0,25 W ist wie abgebildet anzuschließen. Legen Sie beim Verwenden
eines abgesetzten Potentiometers nicht gleichzeitig ein Spannungs- oder
Stromsignal an. Das Drehzahlsteuerungssignal muss relativ zu den Mindest- und
Höchsteinstellungen des Potentiometers kalibriert werden. Dies erfolgt über die
Software - siehe 16.1 Trimmung im Abschnitt "Setup".
Bei der Verwendung eines abgesetzten Potentiometers muss der Analogeingang
im Setupmenü auf Spannung eingestellt werden. Andernfalls wird die
Referenzspannungsversorgung von Pin 21 überlastet und liefert keine vollen 5 V
oder 10 V.
An die D-Steckverbinder darf keine Netzspannung
angelegt werden. Legen Sie die korrekten Signale
an die aufgeführten Pins an. Begrenzen Sie die
Signalstärke auf die angegebenen Höchstwerte.
Legen Sie keine Spannung an andere Pins an.
Anderenfalls können dauerhafte Schäden entstehen,
die nicht durch die Garantie abgedeckt sind.
