20.11 Ausgänge 1, 2, 3, 4

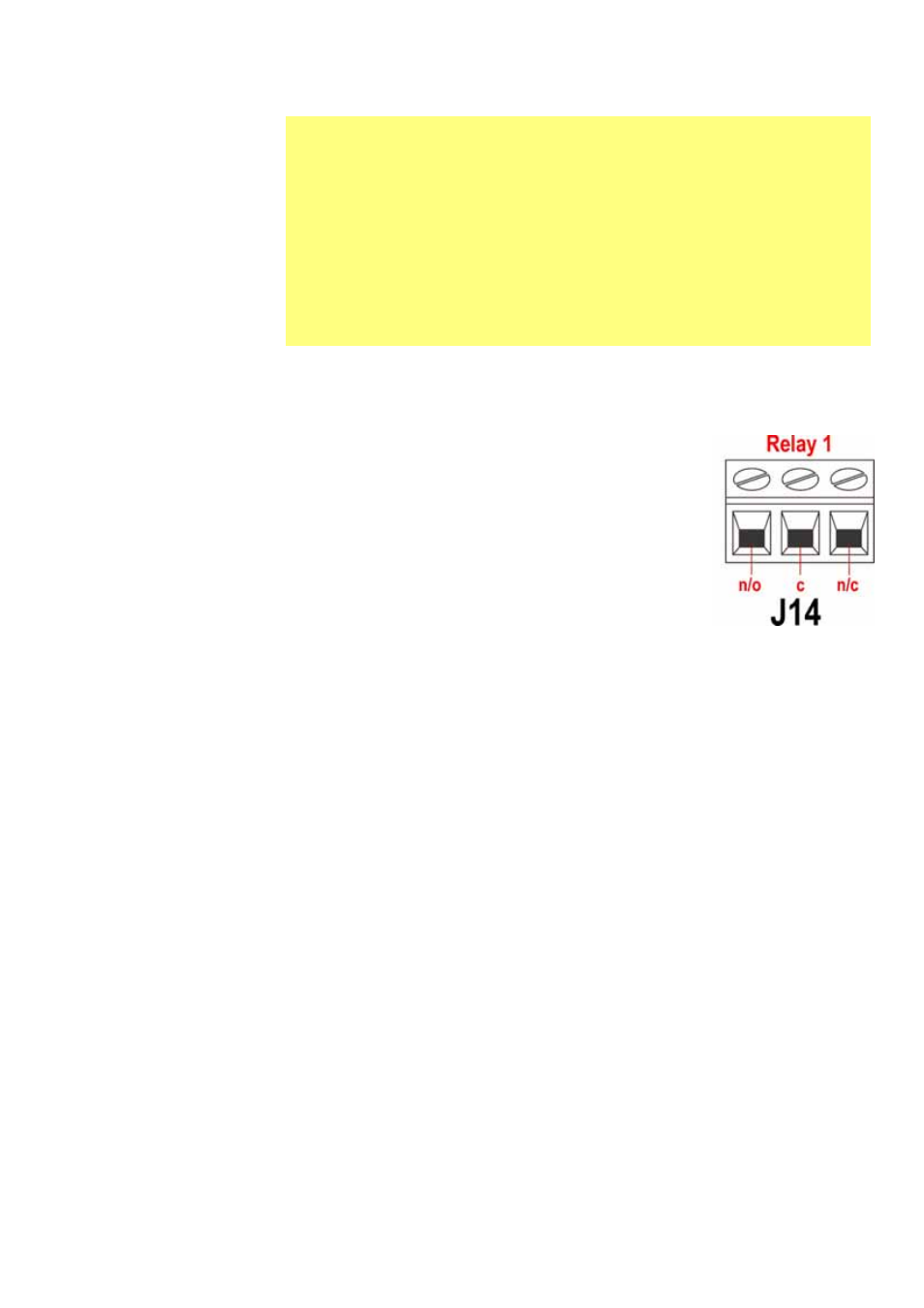

Hinweis: Relais 1 (J14) ist hier dargestellt. Relais 2, Relais 3 und Relais 4 (J15, J16
und J17) haben eine identische Funktionsweise.
Schließen Sie Ihr Ausgabegerät an die c-Klemme (Masse)
des gewünschten Relaissteckverbinders und entweder an die
n/c-Klemme (Schließkontakt) oder an die n/o-Klemme
(Öffnungskontakt) an. Konfigurieren Sie die Software der
Pumpe dementsprechend. Siehe 16.4 Ausgänge.
Als Standard sind die Relais auf folgende Weise konfiguriert:
Relais 1 für die Anzeige des Run-/Stopp-Status, Relais 2 für
die Anzeige des Drehrichtungsstatus, Relais 3 für die Anzeige
des Auto/Man-Status und Relais 4 für die Anzeige des
allgemeinen Alarmstatus. Siehe 12 Erstmaliges Einschalten.
20.12 Versorgungsspannungen
Sofern erforderlich, steht an jedem Steckverbinder eine ausreichende
Versorgungsspannung zur Verfügung. Außerdem können Versorgungsspannungen
vom Zusatzversorgungssteckverbinder (J12) abgegriffen werden.
In der nachstehenden Tabelle ist "Max. Last" unabhängig von der Anzahl der
Verbindungen die maximale Gesamtlast jeder Stromversorgung.
Wichtig: Pumpenstatusausgänge
Die Ausgänge 1-4 sind einpolige, umschaltende Relaiskontakte: Relais
1, 2, 3 und 4. Nehmen Sie den Anschluss an die Schließ- und
Öffnungskontakte des Relais nach Erfordernis vor und konfigurieren
Sie die Software der Pumpe dementsprechend. Siehe 16.4 Ausgänge.
Hinweis: Die Relaiskontakte dieser Pumpe haben eine maximale
Belastbarkeit von 30 VDC Spannung bei einer maximalen Last von 30 W.
Hinweis: Sie eignen sich auch für Niederstrom: d. h. 1 mA bei min.
5 VDC Spannung.
