Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 61
U
21 Verkabelung der automatischen
Steuerung ohne das Modul 620N

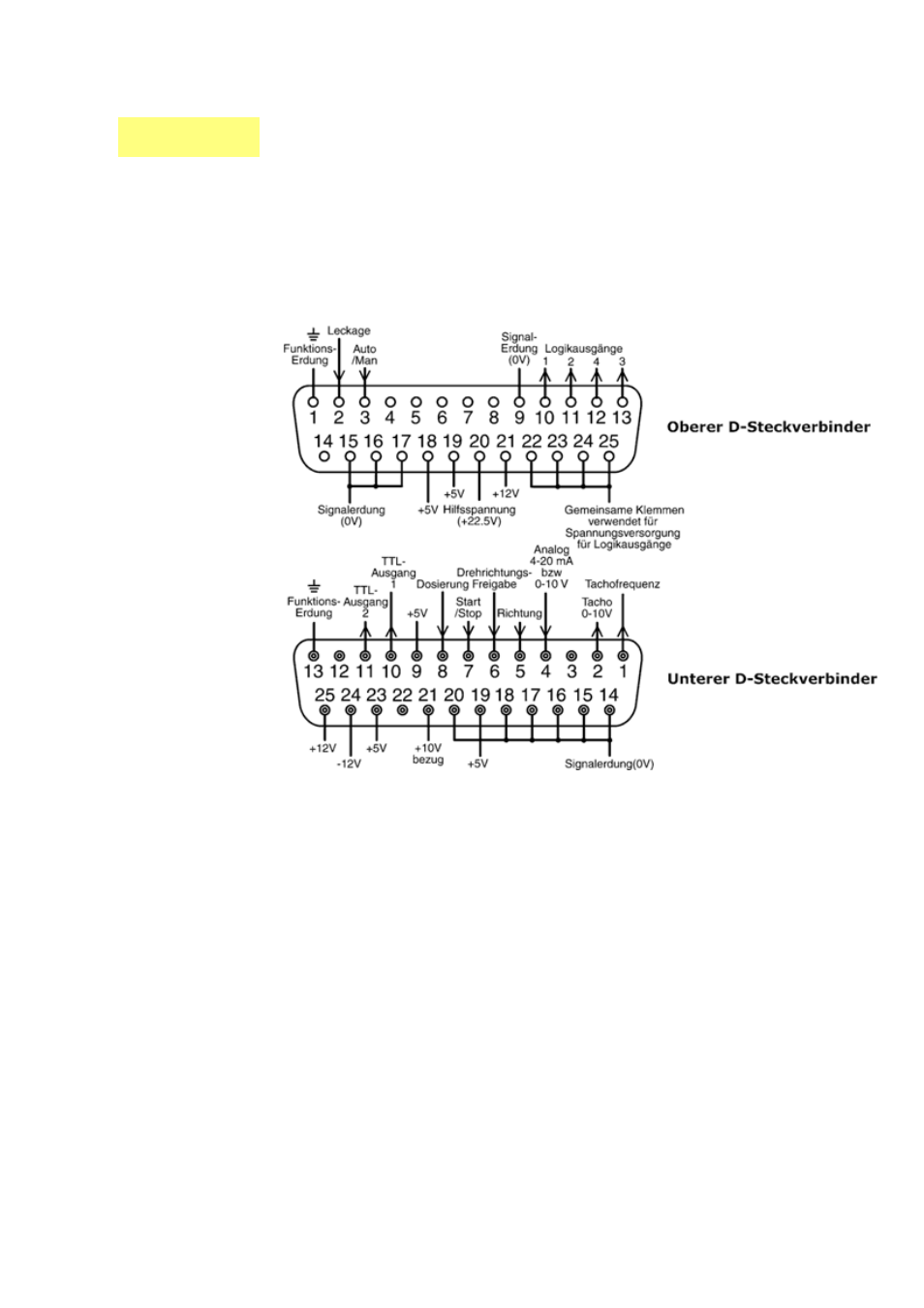

Die Pumpe wird über die drei D-Steckverbinder auf der Pumpenrückseite mit
anderen Geräten verbunden. Es sind zwei 25-polige D-Steckverbinder vorhanden.
Der obere Steckverbinder ist ein Stecker, der untere ist eine Buchse. Ein passender
Stecker und Buchse, die zwecks EMV-Verträglichkeit abgeschirmt sind, müssen auf
herkömmliche Weise an abgeschirmte Steuerkabel gelötet werden.
Empfohlenes Steuerkabel: 7 Litzen 0,2 mm, 24 AWG, abgeschirmt, kreisförmig, bis
zu 25 Adern. Die Kabelabschirmung ist entweder über den Funktionserdungsstift am
D-Steckverbinder (Pin 1 am oberen 25-fach-D-Steckverbinder (Stecker), Pin 13 am
unteren 25-fach-Steckverbinder (Buchse)) oder über die Metallteile der Buchse bzw.
des Steckers zu erden.
Diese Pumpe erfüllt mit bis zu 25 m angeschlossenem Kabel des oben vorgegebenen
Typs alle EMV-Anforderungen. Bei längerem Kabel trägt der Benutzer die Verantwortung
für den sicheren und zuverlässigen Betrieb der Pumpe im Fernsteuerungs- und im
Automatiksteuerungsbetrieb.
Fassen Sie Steuer- und Netzstromkabel nicht in einem Kabelstrang zusammen.
Die 0-V-Leitungen an dieser Pumpe sind über einen Netztransformator erdfrei
gemacht (elektrisch getrennte Erde). Die Pumpe kann an isolierte 0-V- oder
geerdete 0-V-Schnittstellen angeschlossen werden. Die hier verwendeten TTL-
(Transistor-Transistor-Logik) Ausgänge 1 und 2 haben zwei Zustände: nominell 0 V
und 5 V, in der Praxis jedoch <0,4 V (<16 mA) und 2,4-5 V (<0,4 mA). Sie eignen
sich nicht zum Treiben von Relais. Wenn ein Relais vom TTL-Signal getrieben werden
soll, muss dies, wie nachfolgend unter Logikausgang 1-4 beschrieben, geschehen.
