Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 70

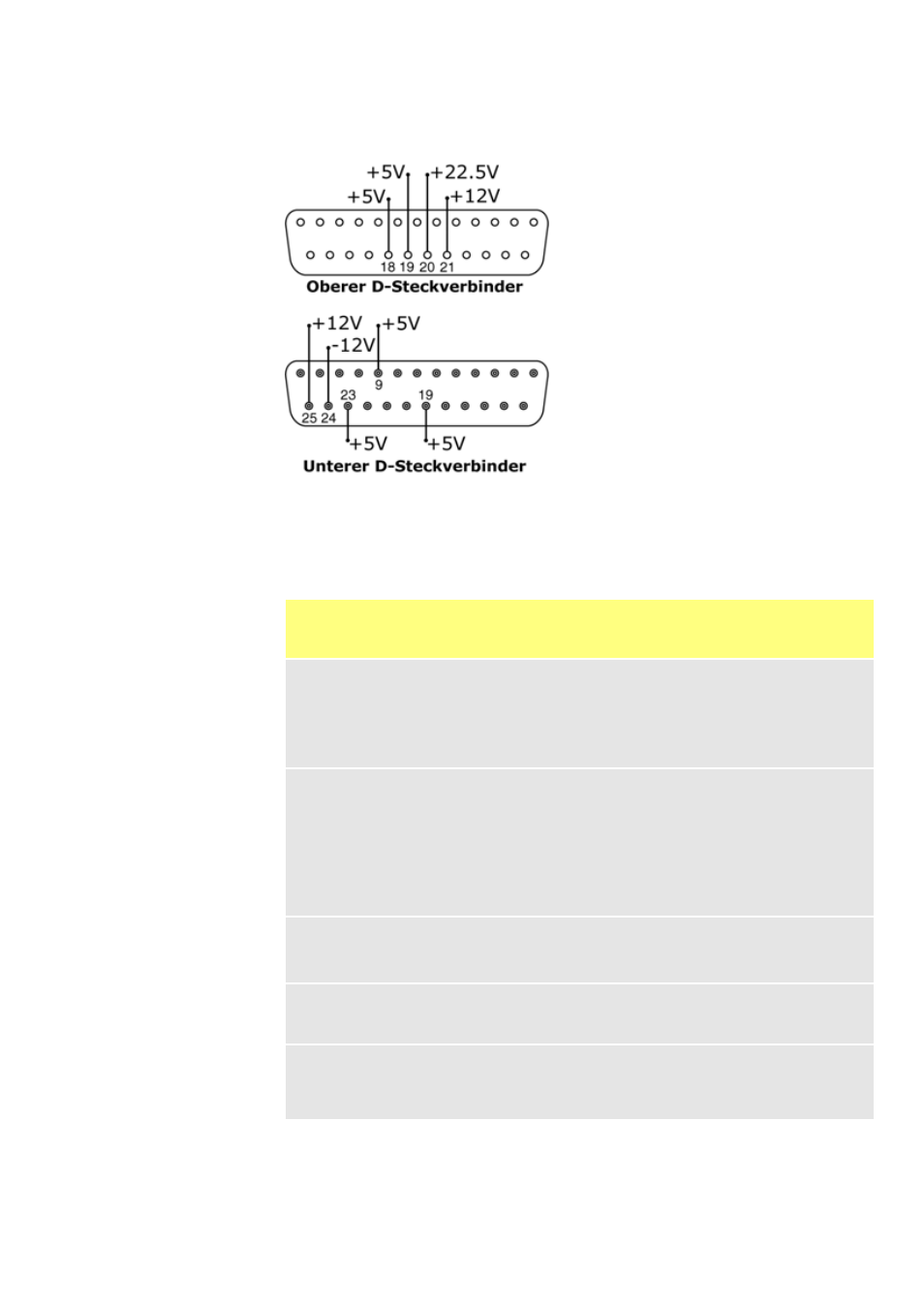

21.10 Versorgungsspannungen
In der nachstehenden Tabelle ist "Max. Last" unabhängig von der Anzahl der
Verbindungen die maximale Gesamtlast jeder Stromversorgung.
Hinweis: Alle Gleichspannungsversorgungen sind stabilisiert, mit Ausnahme der +22,5 V.
Gleich-
spannung Max.
Last Unterer
D-Steckver-
binder Oberer
D-Steck-
verbinder
Typische Verwendung
+5 V 10 mA 9, 19, 23 18, 19
Spannungsversorgung für Eingänge mit
abgesetztem Schalter. Mögliche
Spannungsversorgung für Ausgänge,
wenn nur 5 V benötigt wird. Pin 9 wird
speziell für den Fußschalter-/
Handschalterbetrieb verwendet
+12 V 10 mA 25 21
Mögliche Spannungsversorgung für
Eingänge mit abgesetztem Schalter.
Mögliche Spannungsversorgung für
Ausgänge. Spannungsversorgung für
Watson-Marlow-Lecksensor. Teilweise
Spannungsversorgung (außerdem
-12 V erforderlich) für den Watson-
Marlow-Näherungsschalter
-12 V 10 mA 24 -
Teilweise Spannungsversorgung
(außerdem +12 V erforderlich) für den
Watson-Marlow-Näherungsschalter
+22,5 V - 20
Spannungsversorgung für das
Abspritzmodul 620N. Nicht verwenden
+10 V 21 -
Bezugsspannung für Drehzahlregelung
mit abgesetztem Potentiometer. Nicht
als allgemeine Versorgungsspannung
verwenden
