Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S
67
21.9 Pumpenstatusausgänge
21.9.1 Logikausgang 1

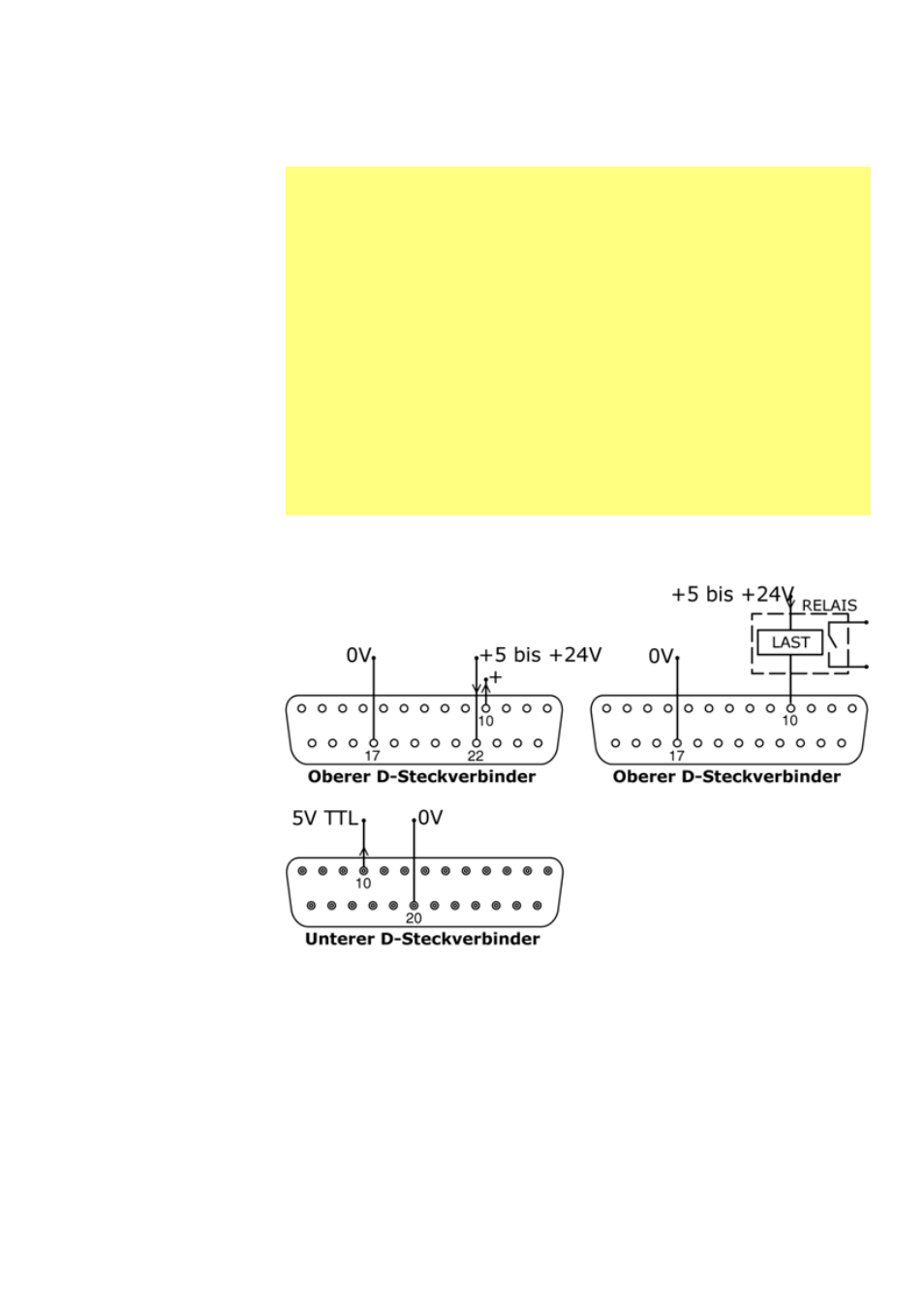

Ausgang 1 wird von Pin 10 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 1 zugewiesenen Funktion. Alternativ kann ein Verbraucher,
beispielsweise eine Relaisspule, an Pin 10 angeschlossen werden, Erde an Pin 17. Je
nach Logikzustand der Ausgang 1 zugewiesenen Funktion fließt Strom durch den
Stromkreis. Schließen Sie keine Geräte an, die mehr als 50 mA benötigen.
Außerdem steht Ausgang 1 als 5-V-TTL-Logiksignal auf Pin 10 des unteren
D-Steckverbinders zur Verfügung. Er ändert seinen Zustand entsprechend dem
Logikzustand der Ausgang 1 zugewiesenen Funktion. Schließen Sie kein Gerät an,
das mehr als 1 TTL-Last benötigt.
Standardmäßig ist Ausgang 1 für die Anzeige des Ein-/Aus-Status konfiguriert.
Siehe 12 Erstmaliges Einschalten.
Wichtig: Pumpenstatusausgänge
Alle vier Ausgänge können über die Software für die Ausgabe einer Reihe
von Parametern konfiguriert werden: Siehe 16.4 Ausgänge unter Setup.
Ausgänge 1 und 2 sind gleichzeitig vom oberen und unteren
D-Steckverbinder verfügbar. Die Ausgänge vom unteren
D-Steckverbinder funktionieren nur mit 5 V TTL.
Alle vier vom oberen D-Steckverbinder aus verfügbaren Ausgänge
sind Open-Kollektor-Ausgänge.
Durch Anlegen einer positiven Spannung mit maximal 24 V an Pin 22
des oberen D-Steckverbinders gilt diese Spannung für alle Ausgänge ab
diesem Stecker: Pin 22 hat eine mit Pins 23, 24 und 25 gemeinsame
Spannungsversorgung. Es muss darauf geachtet werden, dass die
Versorgungsspannung für alle Verbraucher an allen Ausgängen
ausreicht. Wichtig: Die Gesamtlast der vier Logikausgänge darf
50 mA nicht überschreiten.
