16.1 Trimmung
Wird die Pumpe ferngesteuert, verfolgt sie ein Analogsignal im Bereich von 4-20 mA,
0-10 V bzw. 1-5 V von der Fernsteuerung des Benutzers, das an der i/p-Klemme der
Steckverbinder Analog 1 auf der Pumpenrückseite anliegt. Die Trimmungs-
Einrichtungssequenz ermöglicht dem Benutzer die individuelle Anpassung der
Prozesssignal-Pumpendrehzahl-Kalibrierung. Diese Sequenz kann direkt aus dem
Setupmenü oder dem Analog-Setupmenü aufgerufen werden.
Wenn die Pumpe ferngesteuert wird, verfolgt sie ein Analogsignal im Bereich 4-20 mA,
0-10 V bzw. 1-5 V von der Fernsteuerung des Benutzers an Pin 4 des unteren
D-Steckverbinders hinten an der Pumpe. Die Trimmungs-Einrichtungssequenz
ermöglicht dem Benutzer die individuelle Anpassung der Prozesssignal-
Pumpendrehzahl-Kalibrierung. Diese Sequenz kann direkt aus dem Setupmenü oder
dem Analog-Setupmenü aufgerufen werden.

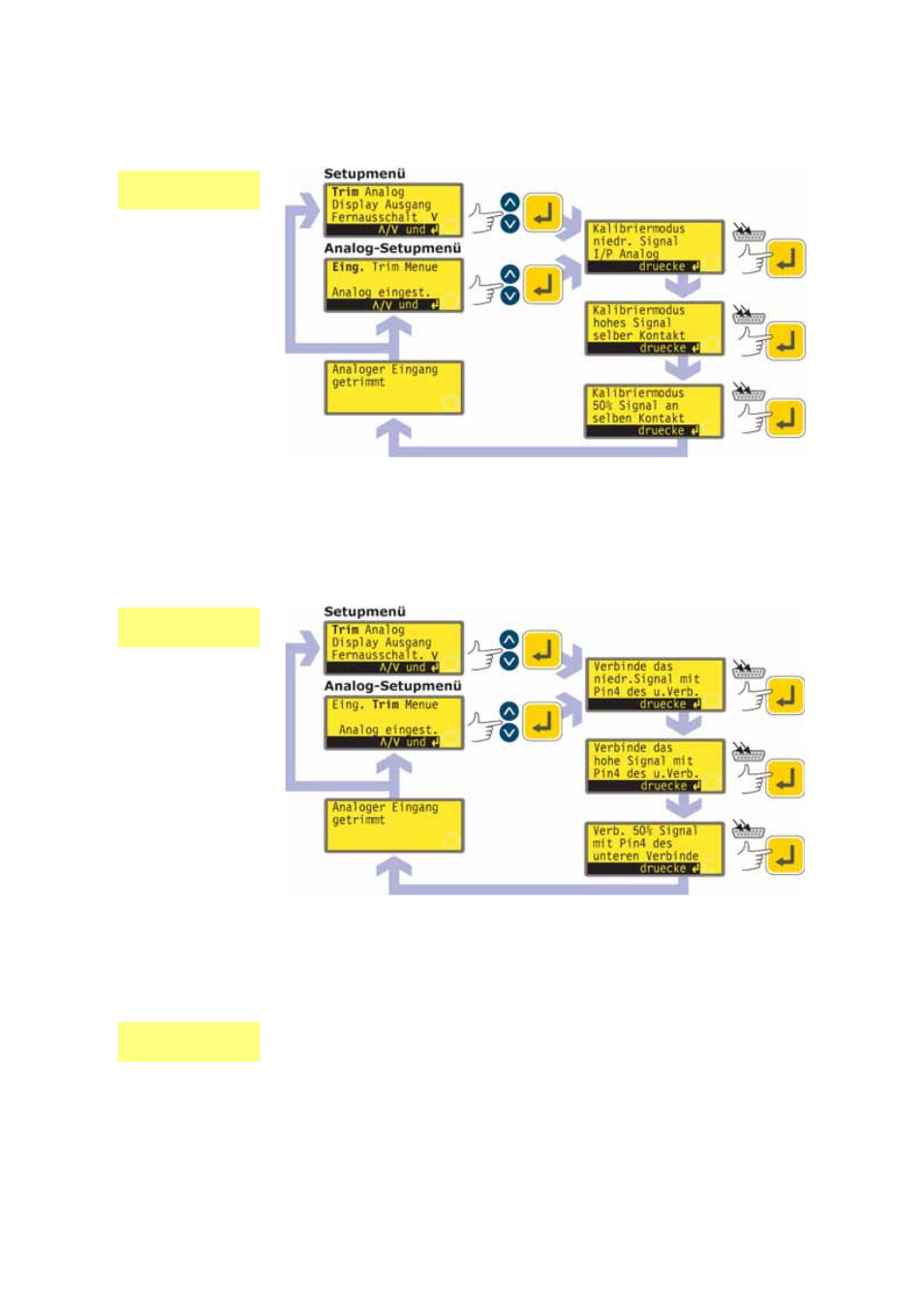

Wählen Sie mit der Taste AUF oder AB im Setupmenü oder Analog-Setupmenü
den Menüpunkt Trimmung aus und bestätigen Sie die Auswahl mit der Taste
ENTER.
Legen Sie entsprechend den Anweisungen im Display das analoge Tiefpegel-
Prozesssignal an die i/p-Klemme des Analog 1-Steckverbinders (620UN) oder
an Pin 4 des unteren D-Steckverbinders (620U) an. Siehe 16.2 Analog.
Drücken Sie, während das Signal angelegt wird, die Taste ENTER, um das
Signal als Kalibrierpunkt aufzuzeichnen.
UN
U
UN, U
