Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 63

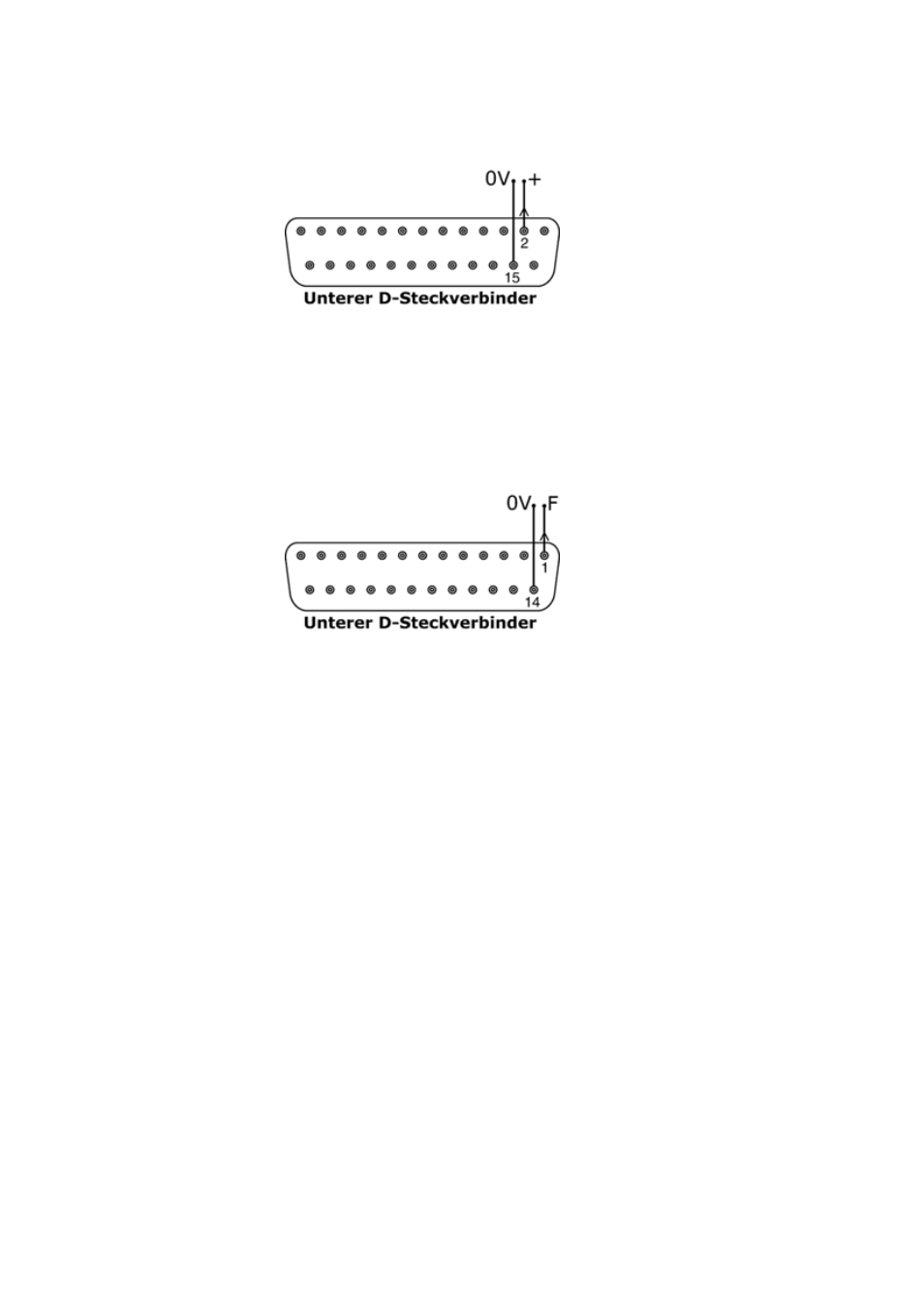

21.2 Drehzahl: Analogausgang
An Pin 2 des unteren D-Steckverbinders steht ein analoges Ausgangssignal als
Signal von 0–10 V zur Verfügung. Erde an Pin 15. Die Spannung hat einen Festwert
und ist direkt proportional zur Drehzahl des Pumpenkopfes. 0 V = Drehzahl 0;
10 V = Höchstdrehzahl.
21.3 Tachometer-Frequenzausgang
An Pin 1 des unteren D-Steckverbinders steht ein Tachometer-Frequenzausgang zur
Verfügung. Erde an Pin 14. Der Ausgang liefert einen +5-V-Rechteckimpuls
(maximal 0,5 mA), dessen Frequenz der Drehzahl des Pumpenkopfs direkt
proportional ist. Der Ausgang liefert 5,717 Hz/Umdrehungen pro Minute - 343
Impulse pro Umdrehung der Ausgangswelle. Die Impulsfolge der Pumpe kann zur
Berechnung der Drehzahl oder zur Bestimmung der Anzahl der
Pumpenkopfumdrehungen herangezogen werden. Dieser Ausgang ist stark genug,
um in bis zu 3 m Entfernung von der Pumpe benutzt werden zu können. Bei längeren
Kabeln ist eine Signalverstärkung erforderlich.
