Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 51
20 Verkabelung der automatischen
Steuerung mit dem Modul 620N
Die Pumpe wird über Schraubklemmen-Steckverbinder am wasserdichten Modul
620N auf der Pumpenrückseite mit anderen Geräten verbunden. Geeignete Kabel
müssen durch eine oder mehrere wasserdichte Kabelverschraubungen in das Modul
geführt und korrekt angeschlossen werden. Hierzu muss das Modul zunächst
abgenommen werden.

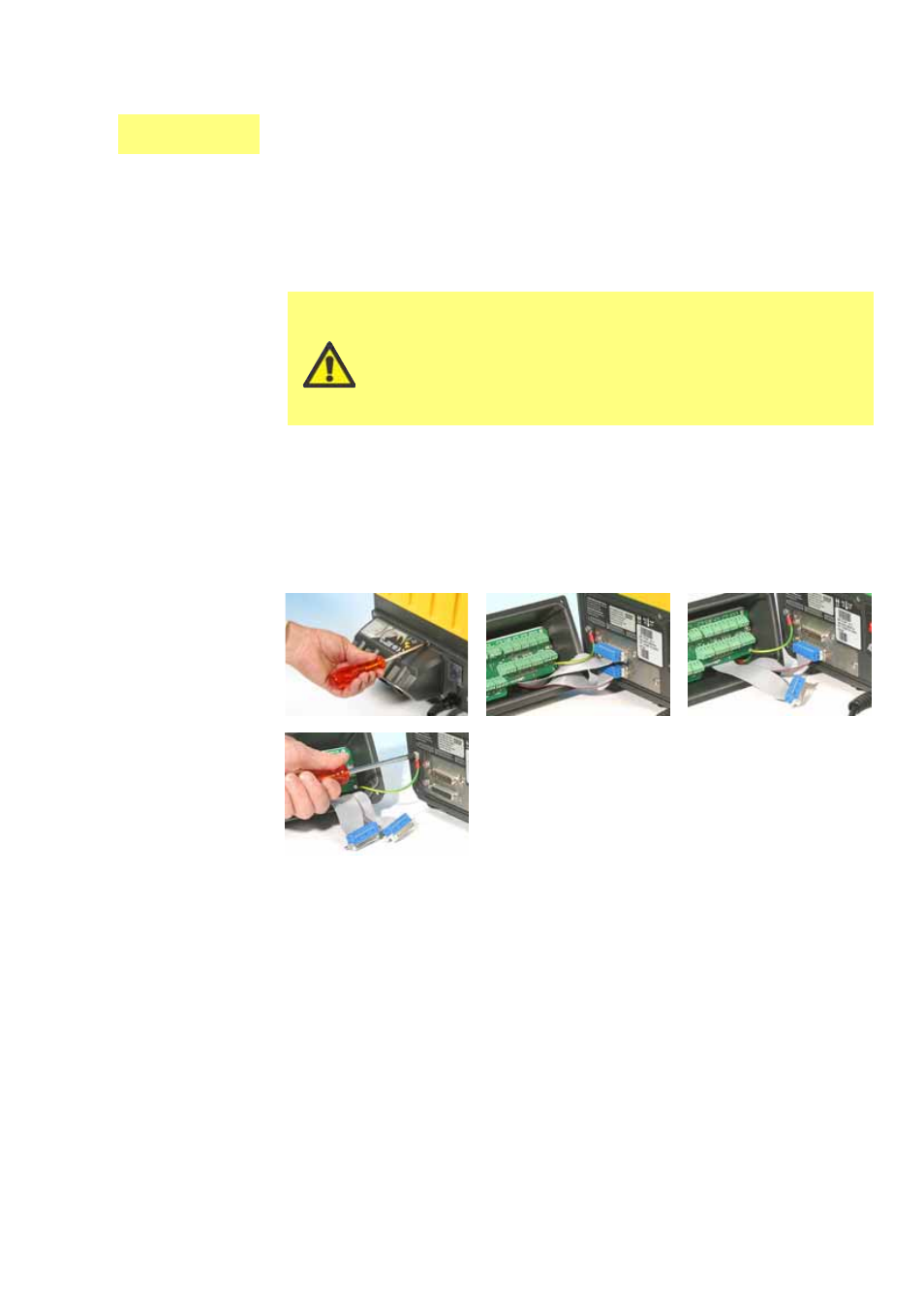

20.1 Modul 620N – Aus- und Einbau
Abbauen des wasserdichten Moduls 620N:
Das Modul ist auf der Rückseite der Antriebseinheit mit sechs M5x12-Pozidriv-
Senkkopfschrauben aus Edelstahl befestigt.
Drehen Sie die sechs Schrauben (die Schraube oben in der Mitte als letzte)
mit einem passenden Pozidriv-Schraubendreher heraus. Nachdem Sie alle
Schrauben herausgedreht haben, kann der Dichtungsstreifen das Modul aber
immer noch am Antrieb halten. Ist dies der Fall, schlagen Sie leicht gegen das
Modul, bis es sich vom Antrieb löst. Verwenden Sie keinesfalls Werkzeuge, um
das Modul vom Antrieb zu hebeln.
Der Dichtungsstreifen sollte in seiner Aufnahmenut auf der Stirnseite des
Moduls zurückbleiben. Die Transparentabdeckung des Ein-/Ausschalters sollte
auf dessen Flansch auf der Stirnseite des Moduls zurückbleiben. Überzeugen
Sie sich, dass der Dichtungsstreifen und die Transparentabdeckung des
Ein-/Ausschalters unbeschädigt sind. Ist eines der beiden Teile beschädigt,
muss es erneuert werden, damit die Schutzart des Geräts gewährleistet bleibt.
Ziehen Sie ggf. die beiden 25-poligen D-Steckverbinder ab, mit denen das
Modul mit dem Pumpenantrieb verbunden ist. Trennen Sie ggf. das
Erdanschlusskabel des Moduls auf der Rückseite des Antriebs. Das
Erdanschlusskabel des Moduls ist allerdings lang genug, um das Zurückklappen
des Moduls zu ermöglichen und den Zugang zu der Leiterplatte im Inneren und
der Rückseite des Antriebs freizugeben.
UN
Es ist unerlässlich, die Spannungseinstellung der
Pumpe zu kontrollieren, um die Übereinstimmung mit
der Stromversorgung zu gewährleisten. Der
Spannungswahlschalter befindet sich auf der
Rückwand des Antriebs. Das Modul muss
abgenommen (und wieder befestigt) werden, um die
Spannungseinstellung zu kontrollieren.
