Bedienungsanleitung Watson-Marlow 620DiN, 620Di

102

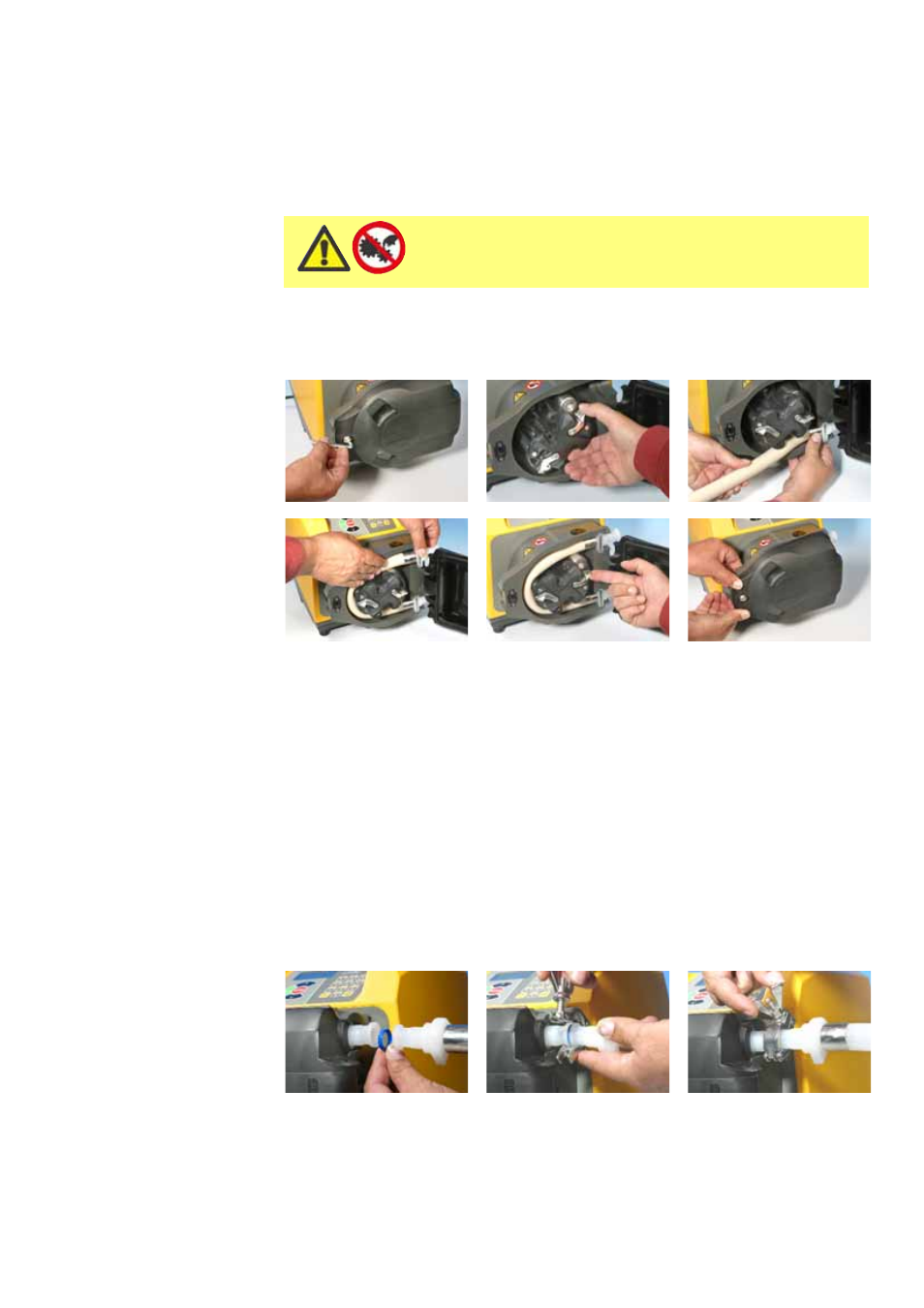

27.6 620RE und 620RE4 – Einlegen des
Schlauchelementes

Die 620RE Pumpenköpfe für Schlauchelemente sind werksseitig für die Aufnahme von
Watson-Marlow LoadSure- Schlauchelementen eingerichtet. Wenn bei diesen Pumpenköpfen
keine LoadSure-Schlauchelemente verwendet werden, verringert sich die Pumpleistung.

Den Deckel mit einem passenden Schraubendreher oder einem 5 mm Inbusschlüssel
öffnen. Die Druckrollen entriegeln.
Einen der D-förmigen Flansche in den unteren Anschluss einlegen. (Der D-Flansch
verhindert, dass das Schlauchelement falsch eingelegt wird).
Das Schlauchelement um die entriegelten Druckrollen des Rotors führen.
Den zweiten D-förmigen Flansch in den oberen Anschluss einlegen.
Beide D-Flansche müssen mit der flachen Seite bündig an der Flanschdichtfläche des
Schlauchbetts anliegen.
Die Druckrollen einrücken.
Pumpenkopfdeckel schließen und gegen das Gehäuse drücken bis die
Verschlussklinke einrastet.

Anschließen von LoadSure-Schlauchelementen an Versorgungs-
und Auslassleitungen

LoadSure-Sanitärelemente, die weiße Steckverbinder aufweisen, werden mit Tri-clamps
und EPDM-Dichtungen an ein Schlauchsystem angeschlossen.

Halten Sie das Verbinderende der Versorgungs- oder Auslassleitung gegen den
Elementverbinder, wobei sich eine EPDM-Dichtung zwischen ihnen befindet.
Verwenden sie einen Tri-clamp, um beide Flansche korrekt zu verriegeln. Den Tri-
clamp schließen und anziehen.

Trennen Sie die Pumpe grundsätzlich von der
Netzstromversorgung, bevor Sie den Schutz öffnen
oder irgendwelche Positionierungs-, Ausbau- oder
Wartungsarbeiten durchführen.
