Bedienungsanleitung Watson-Marlow 620DiN, 620Di 119
Schrauben Sie den Spannzapfen am 625L-Einlass los und entfernen Sie ihn. Schließen
Sie die Einlass-Zwillingsschläuche und den Auslassschlauch mit dem entsprechenden Y-
Verbinder und Haltevorrichtungen an. Bauen Sie die Einlasschläuche in den korrekt
bemaßten Klemmblock ein. Legen sie das Y-Ende des Elements über den 625L-Spann -
zapfen. Dehnen Sie die Schläuche und schrauben Sie den Klemmblock in Position. Setzen
Sie das Schlauchbett wieder ein, wie in 31.4 620L – Ausbau und Installation beschrieben.
Zwei Einzelschläuche für Zweikanal-Pumpen
Siehe Abbildungen in 31.4 620L – Ausbau und Installation. Das Schlauchbett ist mit
Nocken links und rechts am Pumpenkopf befestigt. Wo die Nockenwellen auf der
Vorderseite des Pumpenkopfes sichtbar sind, weisen sie eine gefräste Anflächung zum
Ansetzen eines Schraubenschlüssels auf. Benutzen Sie einen Schraubenschlüssel mit SW
10 mm (oder 3/8 Zoll) zum Drehen der rechten Nockenwelle um 180 Grad entgegen dem
Uhrzeigersinn und der linken Nockenwelle um 180 Grad im Uhrzeigersinn. Die jeweilige
Position der Nockendrehanschläge gibt an, wann sie ganz geschlossen (drittes Bild, links)
und offen (rechts) sind. Heben Sie das Schlauchbett ab.

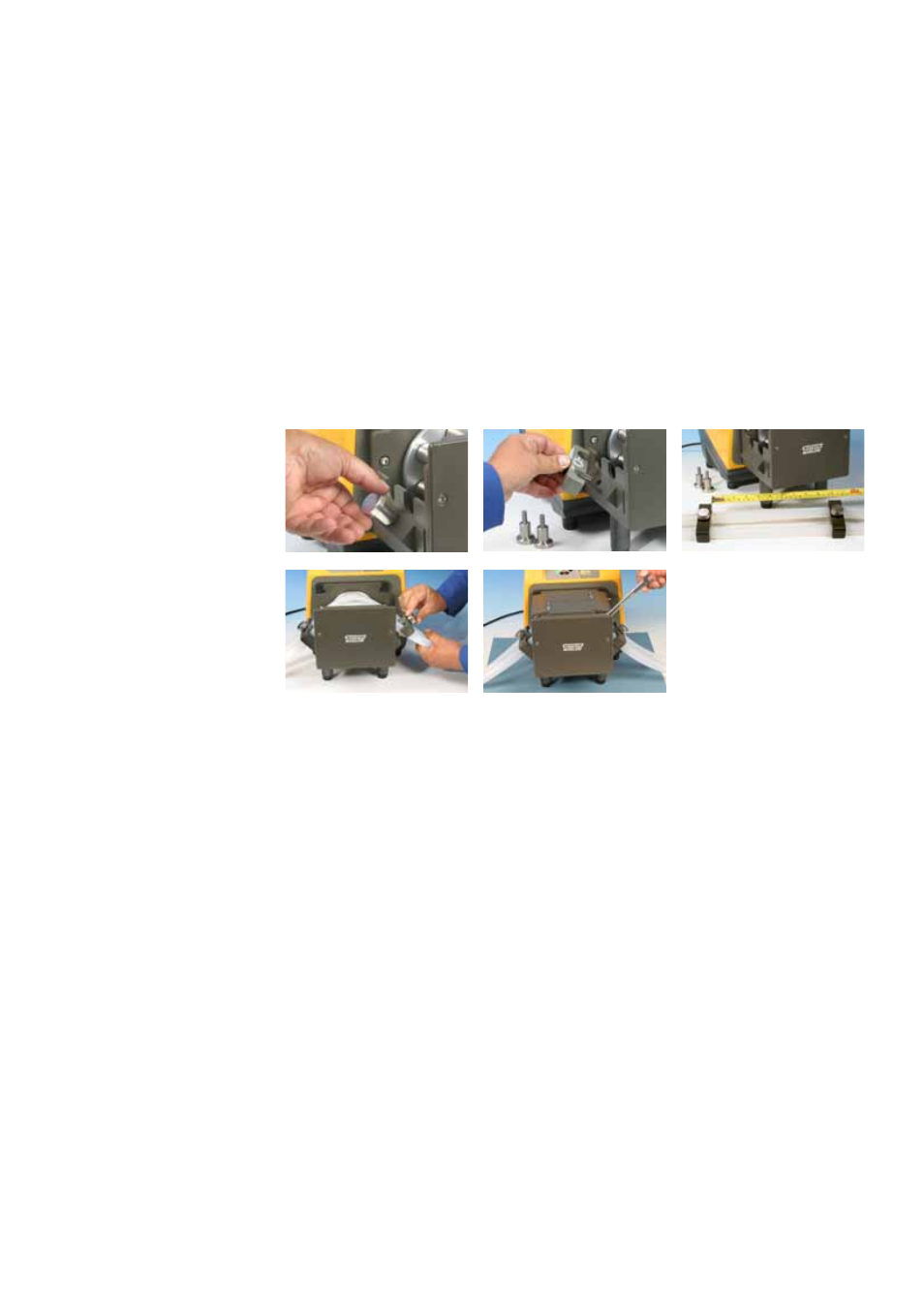

Schrauben Sie die 625L-Spannzapfen los und entfernen Sie sie. Klemmblöcke werden
zum Befestigen von Endlosschläuchen mit denselben Schraubbuchsen benutzt. Bauen
Sie die beiden Schläuche in die korrekt bemaßten Klemmblöcke ein. Abstand
zwischen Blöcken = 230mm bis zu 8,0 mm Innendurchmesser, 240 mm bei 12,0 mm
und 16,0 mm Innendurchmesser. Bauen Sie den Einlassschlauch-Klemmblock an den
625L. Dehnen Sie die Schläuche über den Rotor und bauen Sie den zweiten
Schlauchklemmblock an den 625L. Setzen Sie das Schlauchbett wieder ein, wie in
33.4 620L – Ausbau und Installation beschrieben. Beim Einsatz von Marprene ist es
unerlässlich, die Schlauchlänge nach 30-minütiger Laufzeit zu kontrollieren.
31.6 620L und 620LG – Pflege und
Wartung
Kontrollieren Sie alle beweglichen Teile hin und wieder auf Bewegungsfreiheit. Wenn
aggressive Flüssigkeiten auf dem Pumpenkopf verschüttet werden, reinigen Sie ihn
ausschließlich mit einem milden Reinigungsmittel.
31.7 620L und 620LG – Justieren des
Schlauchbetts
Das Schlauchbett ist zur Verwendung mit einer Schlauchwandstärke von 4,0 mm bis zu
16,0 mm Innendurchmesser eingestellt. Möglicherweise ist eine Änderung dieser
Einstellung mit den Flachkopfschrauben erforderlich, um bei Verwendung nicht
