Watson-Marlow 620DiN - Handbuch (Seite 27)

Bedienungsanleitung Watson-Marlow 620DiN, 620Di 27
UMSCHALTEN + 8 (CAL)
dient bei angehaltener Pumpe zum Starten einer vollen Kalibrierungssequenz
(siehe 18 Kalibrierung). Funktionslos im Setup- und Netzwerkbetrieb. Während
die Pumpe Bedienungsanleitung Watson-Marlow 620DiN, 620Di 27 eine Dosis
ausgibt, kann mit der Tastenkombination UMSCHALTEN + 8 (CAL) die
Dosiermenge (im Bereich von 25 %) geändert werden. Diese Neukalibrierung
wird bei der nächsten vollen Dosis wirksam.
UMSCHALTEN + 9 (INFO)
dient zum Anzeigen der Flüssigkeitsmenge, die seit der letzten Kalibrierung oder
dem letzten Zurücksetzen auf Null ausgegeben wurde. Im Dosierbetrieb kann mit
der Tastenkombination UMSCHALTEN + 9 (INFO) die Flüssigkeitsmenge, die
seit der letzten Kalibrierung oder dem letzten Zurücksetzen auf Null ausgegeben
wurde, sowie die Anzahl der momentan pro Stunde erreichten Dosiervorgänge
angezeigt werden. In beiden Fällen werden diese Informationen nur so lange
angezeigt, wie die Tastenkombination UMSCHALTEN + 9 (INFO) gedrückt
gehalten wird. Wird bei angezeigtem Informationsbildschirm die Taste STOP
gedrückt, werden sowohl die ausgegebene Flüssigkeitsmenge als auch die Anzahl
der Dosiervorgänge pro Stunde auf Null zurückgesetzt.
UMSCHALTEN + AUF
ist funktionslos.
UMSCHALTEN + AB
ist funktionslos.
Hinweis: Bestätigungsbildschirme werden vier Sekunden lang angezeigt. Solange sie
angezeigt werden, können Sie sie durch das Drücken einer beliebigen Taste schließen.
15.2 Eingabe über Hauptmenü

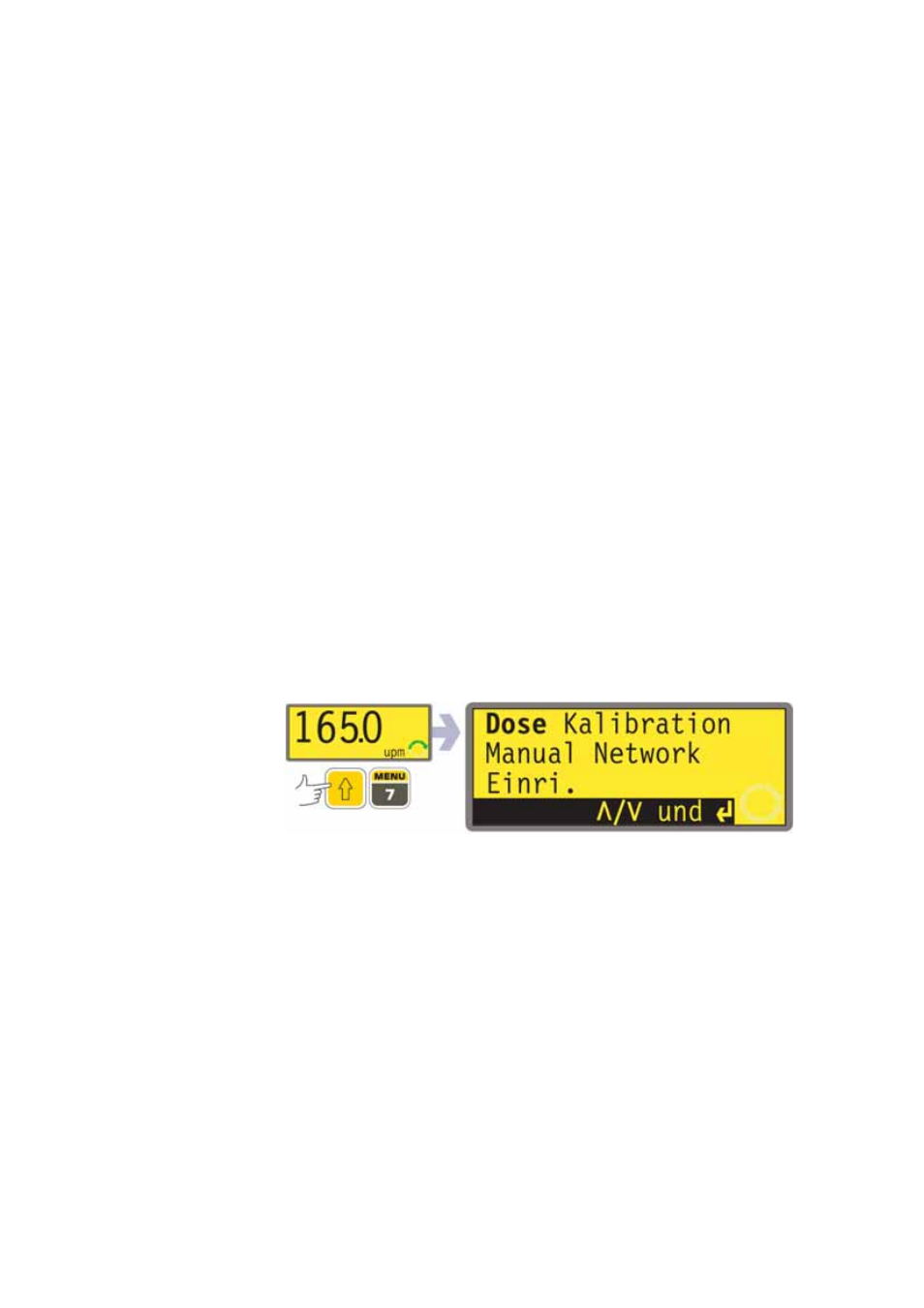

MENU (UMSCHALTEN + 7) dient zur Anzeige des Hauptmenüs und stoppt die Pumpe,
wenn sie im Handbedienungsbetrieb läuft. Sie funktioniert immer, während die Pumpe in
Betrieb ist, es sein denn, es wird ein Fehlerbildschirm angezeigt oder ein Bildschirm, in
dem mit den Tasten AUF und AB Werte eingegeben werden, oder wo eine PIN verlangt
wird.
Das Hauptmenü bietet fünf Optionen: Dose (Dosierung), Kalibration (Kalibrierung),
Manual (Handbedienung), Setup (Einrichtung) und Network (Netzwerk).
Verwenden Sie die Tasten AUF und AB, um eine Auswahl zu treffen. Drücken Sie die
Taste ENTER, um die Auswahl zu bestätigen.
Dosierung
Außer im Handbedienungsbetrieb werden alle Pumpentätigkeiten von Dosierprogrammen
gesteuert. Der Menüpunkt Dose ermöglicht dem Benutzer, ein Dosierprogramm zu
erstellen, zu ändern oder auszuwählen und die Pumpe anzuweisen, das ausgewählte
Programm auszuführen. Die Pumpe hält an, wenn die Taste STOP gedrückt wird,
unterliegt ansonsten aber vollständig der Steuerung durch das Dosierprogramm.
Kalibrierung
Der Menüpunkt Kalibration ermöglicht dem Benutzer, die Pumpe mit Standardwerten für
eine Reihe von Pumpenköpfen und Schläuchen zu kalibrieren sowie die Fördermengen mit
einer Kalibrierdosisfunktion fein anzupassen.
