Bedienungsanleitung Watson-Marlow 620DiN, 620Di 17
DiN, Di

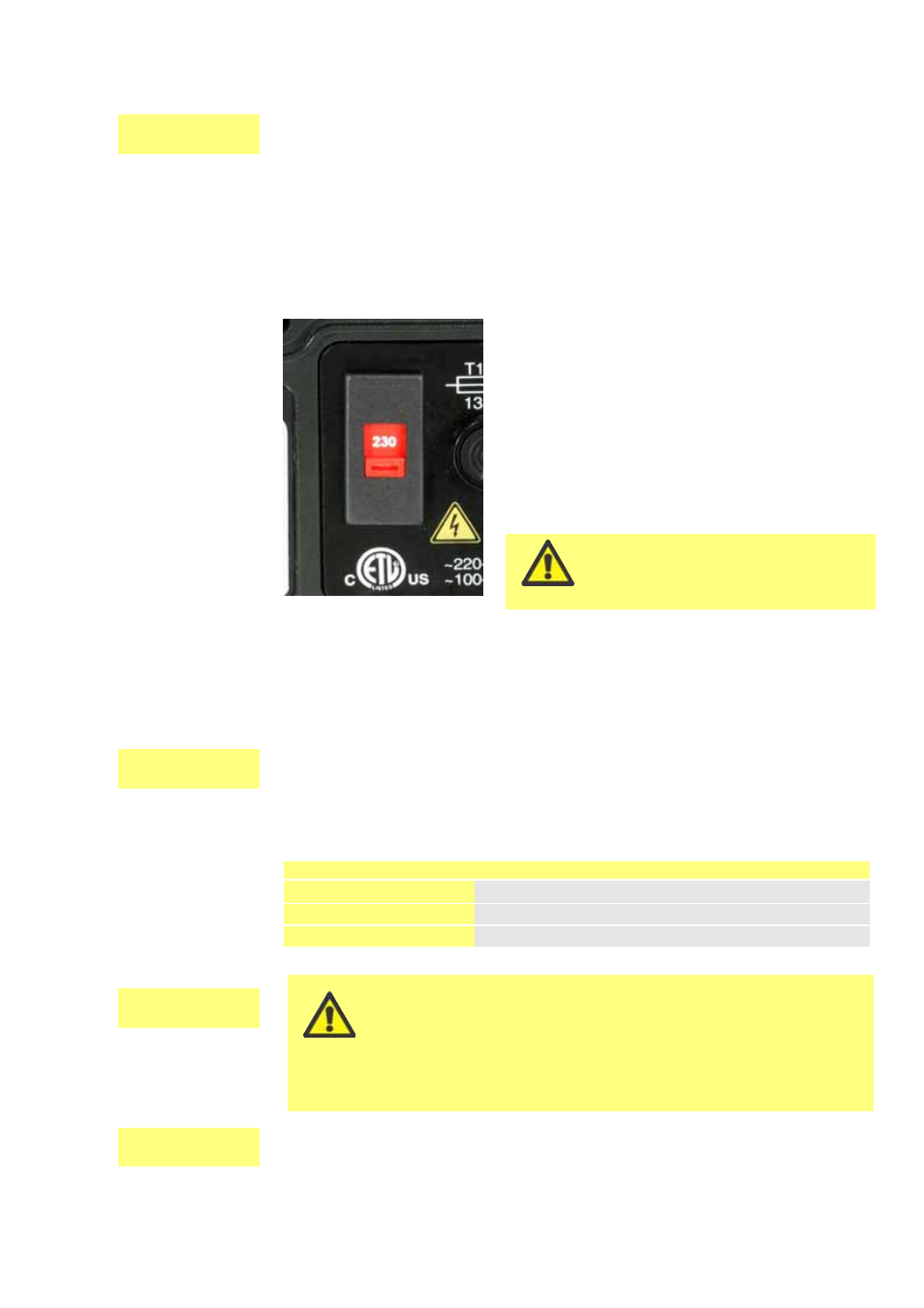

Der Spannungswahlschalter befindet sich auf der
Schalterabdeckplatte auf der Pumpenrückseite und wird
vom Modul 620N (620DiN) gegen das Eindringen von
Wasser geschützt. Das Modul muss abgenommen
werden, um Zugang zur Schalterabdeckplatte zu
bekommen. Siehe 20.1 Modul 620N – Aus- und Einbau.
Stellen Sie den Spannungswahlschalter entweder auf
115 V (Wechselspannungen von 100–120 V bei 50/60
Hz) oder auf 230 V (Wechselspannungen von 200–240
V bei 50/60 Hz) ein. Kontrollieren Sie vor dem
Anschließen der Netzstromversorgung immer den
Spannungswahlschalter. Stellen Sie einen geeigneten
Anschluss an eine einphasige Netzstromversorgung her.
Bei starken elektrischen Störungen
wird die Verwendung eines han -
dels üblichen Überspannungs -
schutzes empfohlen.
DiN
Stromkabel: Die Pumpe wird mit einer von zwei installierten Kabelverschraubungen und
einem ca. 2,8 m langen Stromkabel geliefert. Das Europakabel entspricht dem
harmonisierten Code H05RN-F3G0.75 und wird mit unserer Kabelverschraubung mit der
Teilenummer SL0128, die für einen Kabelaußenmanteldurchmesser von 4-7 mm geeignet
ist, verwendet. Das nordamerikanische Kabel vom Typ SJTOW 105C 3-18 AWG VW-1 wird
mit unserer Kabelverschraubung mit der Teilenummer SL0123, die für einen
Kabelaußenmanteldurchmesser von 7-9 mm geeignet ist, verwendet.
Netzstromkabel für Pumpen nach der NEMA 4X-Spezifikation sind mit einem US-
Standardnetzstecker ausgestattet. Netzstromkabel für Pumpen nach der IP66-
Spezifikation werden ohne Netzstecker geliefert. Die Verkabelung eines Netzsteckers darf
nur von entsprechend qualifiziertem Personal durchgeführt werden.
10 Anschluss an eine
Stromversorgung
Eine gut geregelte Netzstromversorgung ist neben Kabelanschlüssen, die bester
Rauschunempfindlichkeitspraxis entsprechen, erforderlich. Es wird davon abgeraten,
diese Antriebe neben “schmutzigen” Netzstromversorgungen wie z. B.
Drehstromschützen und induktiven Heizelementen zu platzieren, ohne dass
unannehmbarem Netzrauschen besondere Aufmerksamkeit geschenkt wird.
Falls das Netzstromkabel für Ihre Anlage ungeeignet ist, kann es ausgetauscht werden.
Bitte wenden Sie sich an Ihre örtliche Kundendienstzentrale von Watson-Marlow Bredel.
Der Spannungswahlschalter ist nicht sichtbar, wenn das
Modul 620N angebaut ist. Schalten Sie die Pumpe erst ein,
nachdem Sie überprüft haben, dass die Pumpe korrekt für
Ihre Stromversorgung eingestellt ist. Nehmen Sie hierzu das
Modul ab, kontrollieren Sie die Einstellung des Spannungs -
wahlschalters und bauen Sie das Modul wieder an. Siehe 20.1 Modul
620N – Aus- und Einbau.
DiN
DiN, Di
Leitercodierung
Europa Nordamerika
Phase braun schwarz
Null blau weiß
Erde grün/gelb grün
