Bedienungsanleitung Watson-Marlow 620DiN, 620Di 90

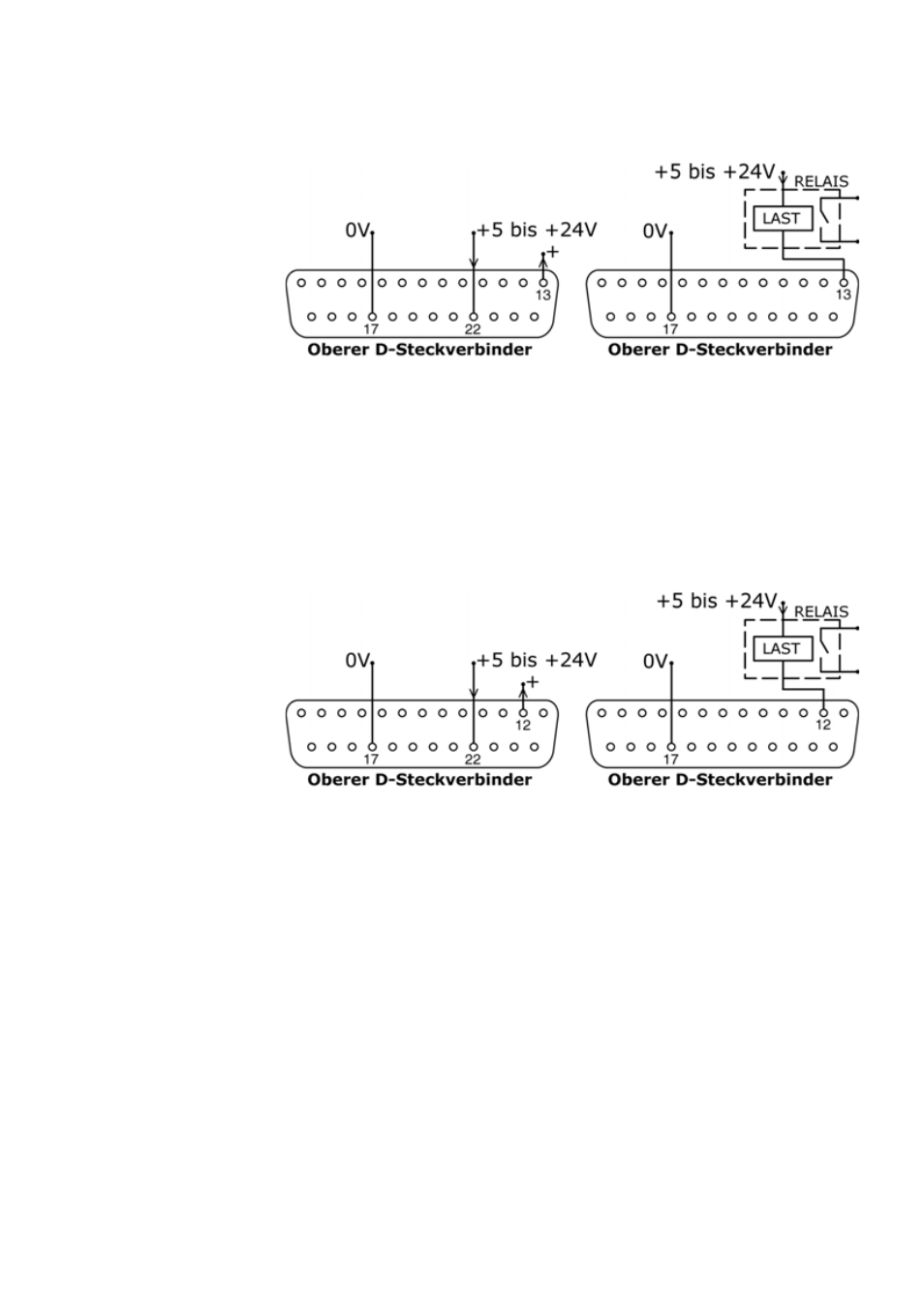

21.5.3 Logikausgang 3
Ausgang 3 wird von Pin 13 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 3 zugewiesenen Funktion. Alternativ kann ein Verbraucher,
beispielsweise eine Relaisspule, an Pin 13 angeschlossen werden, Erde an Pin 17. Je nach
Logikzustand der Ausgang 3 zugewiesenen Funktion fließt Strom durch den Stromkreis.
Schließen Sie keine Geräte an, die mehr als 50 mA benötigen.
Standardmäßig ist Ausgang 3 für die Anzeige des Auto/Man-Status konfiguriert. Siehe 12
Erstmaliges Einschalten.
21.5.4 Logikausgang 4
Ausgang 4 wird von Pin 12 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 4 zugewiesenen Funktion. Alternativ kann ein Verbraucher,
beispielsweise eine Relaisspule, an Pin 12 angeschlossen werden, Erde an Pin 17. Je nach
Logikzustand der Ausgang 4 zugewiesenen Funktion fließt Strom durch den Stromkreis.
Schließen Sie keine Geräte an, die mehr als 50 mA benötigen.
Standardmäßig ist Ausgang 4 für die Anzeige des allgemeinen Alarmstatus konfiguriert.
Siehe 12 Erstmaliges Einschalten.
