Ausbauen des Pumpenkopfs 620L
Zum Ausbauen des Pumpenkopfs muss zuerst das Schlauchbett entfernt werden.

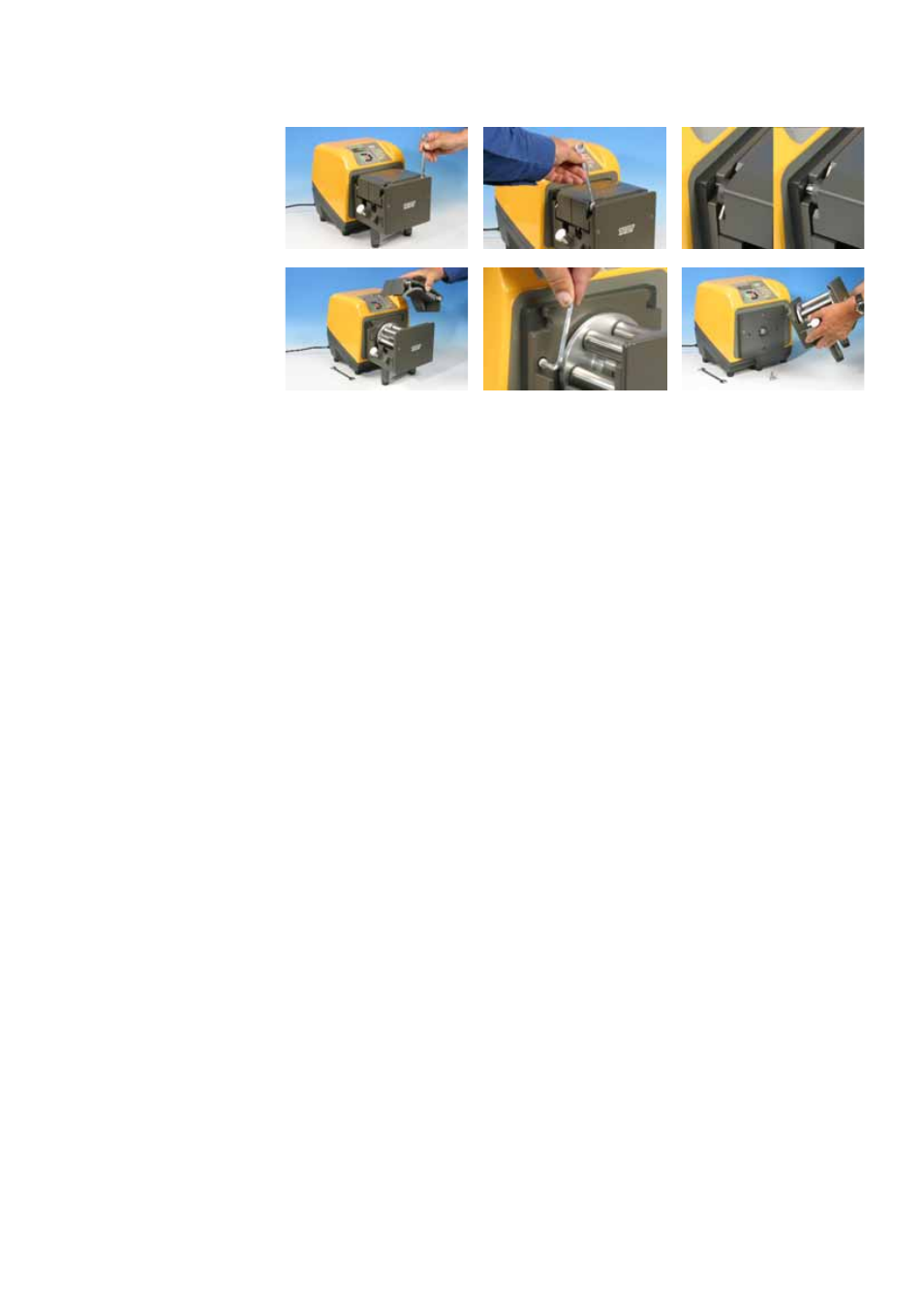

Das Schlauchbett ist mit Nocken links und rechts am Pumpenkopf befestigt. Wo die
Nockenwellen auf der Vorderseite des Pumpenkopfes sichtbar sind, weisen sie eine
gefräste Anflächung zum Ansetzen eines Schraubenschlüssels auf. Benutzen Sie den
mitgelieferten Schraubenschlüssel mit SW 10 mm (oder 3/8 Zoll) zum Drehen der
rechten Nockenwelle um 180 Grad entgegen dem Uhrzeigersinn und der linken
Nockenwelle um 180 Grad im Uhrzeigersinn. Die jeweilige Position der
Nockendrehanschläge gibt an, wann sie ganz geschlossen (drittes Bild, links) und
offen (rechts) sind. Heben Sie das Schlauchbett ab.
Der Pumpenkopf wird mit zwei M6-Schrauben an der schwarzen Adapterplatte
befestigt. Drehen Sie sie mit einem 5 mm Inbusschlüssel heraus. Heben Sie den
Pumpenkopf ab.
Normalerweise muss die Adapterplatte nicht entfernt werden. Zur Reinigung muss sie
jedoch entfernt werden:
Die Adapterplatte ist mit vier M6-Schrauben am Antrieb befestigt. Drehen Sie sie
mit einem geeigneten Schraubendreher heraus. Heben sie die Adapterplatte ab.
Nach erfolgter Reinigung wird sie auf dieselbe Weise wieder eingebaut und befestigt.
Einbauen des Pumpenkopfs 620L
Reinigen und schmieren Sie den vorstehenden Mitnehmer der Antriebswelle.
Positionieren Sie den gereinigten Pumpenkopf so, dass er in den
Antriebswellenmitnehmer eingreift. Benutzen Sie zwei M6-Schrauben zum
Befestigen des Pumpenkopfs an der Adapterplatte.
Zum Neupositionieren des Schlauchbetts werden die obigen Anweisungen umgekehrt.
