Bedienungsanleitung Watson-Marlow 620DiN, 620Di
118
31.5 620L und 620LG – Einlegen des
Schlauchs

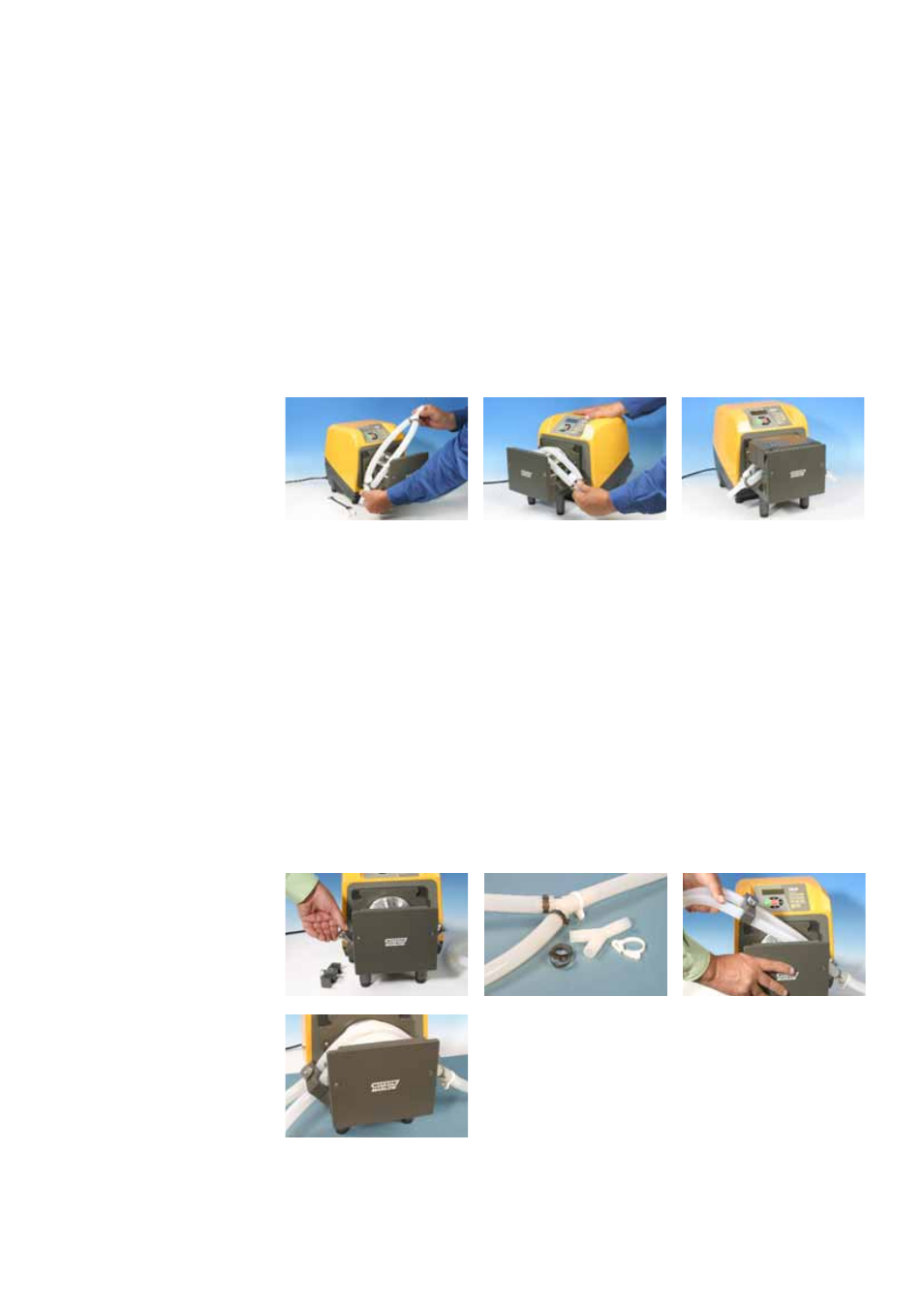

Doppel-Y-Schlauchelemente für niedrig pulsierende Förder- und
Dosieranwendungen
Siehe Abbildungen in 31.4 620L – Ausbau und Installation. Das Schlauchbett ist
mit Nocken links und rechts am Pumpenkopf befestigt. Wo die Nockenwellen
auf der Vorderseite des Pumpenkopfes sichtbar sind, weisen sie eine gefräste
Anflächung zum Ansetzen eines Schraubenschlüssels auf. Benutzen Sie einen
Schraubenschlüssel mit SW 10 mm (oder 3/8 Zoll) zum Drehen der rechten
Nockenwelle um 180 Grad entgegen dem Uhrzeigersinn und der linken
Nockenwelle um 180 Grad im Uhrzeigersinn. Die jeweilige Position der
Nockendrehanschläge gibt an, wann sie ganz geschlossen (drittes Bild, links)
und offen (rechts) sind. Heben Sie das Schlauchbett ab.
Legen Sie ein Ende des Doppel-Y-Schlauchelementes über einen der 625L-
Spannzapfen. Dehnen sie das Element über den Rotor und legen Sie das andere
Ende des Elements über den zweiten 625L-Spannzapfen. Setzen Sie das
Schlauchbett wieder ein, wie in 33.4 620L – Ausbau und Installation beschrieben.
Einlass-Zwillingsschläuche für optimale Handhabung viskoser
Flüssigkeiten
Siehe Abbildungen in 31.4 620L – Ausbau und Installation. Das Schlauchbett ist
mit Nocken links und rechts am Pumpenkopf befestigt. Wo die Nockenwellen
auf der Vorderseite des Pumpenkopfes sichtbar sind, weisen sie eine gefräste
Anflächung zum Ansetzen eines Schraubenschlüssels auf. Benutzen Sie einen
Schraubenschlüssel mit SW 10 mm (oder 3/8 Zoll) zum Drehen der rechten
Nockenwelle um 180 Grad entgegen dem Uhrzeigersinn und der linken
Nockenwelle um 180 Grad im Uhrzeigersinn. Die jeweilige Position der
Nockendrehanschläge gibt an, wann sie ganz geschlossen (drittes Bild, links)
und offen (rechts) sind. Heben Sie das Schlauchbett ab.
