Bedienungsanleitung Watson-Marlow 620DiN, 620Di 55
Verwenden Sie die Tasten AUF und AB, um im Bildschirm für die Rücklaufsperre die
Option Ja oder Nein auszuwählen. Drücken Sie zur Bestätigung die Taste ENTER.
Wenn Sie die Option Nein auswählen, bleibt die Einstellung des Rücklaufs den
Dosierprogrammen überlassen. Die Pumpe zeigt jetzt wieder den ersten Bildschirm
des Setupmenüs an.
Wenn Sie die Option Ja auswählen, zeigt die Pumpe den Bildschirm für die
Rücklaufvoreinstellung an, in dem die Voreinstellung des letzten Dosierbetriebs
angegeben ist: von 0 bis 1,0 (keine bis eine Umdrehung) in Intervallen einer zehntel
Umdrehung.
Falls die angezeigte Einstellung korrekt ist, drücken Sie die Taste ENTER. Die
Pumpe bestätigt die Einstellung für Anlauframpe, Auslauframpe und Rücklauf vier
Sekunden lang und zeigt dann wieder den ersten Bildschirm des Setupmenüs an.
Falls Sie die Einstellung ändern möchten, geben Sie die gewünschte Einstellung mit
den Zifferntasten ein: 0 Umdrehungen bis 1 Umdrehung bei Umdrehungsintervallen
von 0,1. Drücken Sie die Tastenkombination UMSCHALTEN + 5 (CLEAR), um den
ursprünglichen Wert wiederherzustellen. Wird eine größere Zahl als "1,0"
eingegeben, wird automatisch "1,0" angezeigt und übernommen. Drücken Sie zur
Bestätigung die Taste ENTER. Die Pumpe bestätigt die Einstellung für Anlauframpe,
Auslauframpe und Rücklauf vier Sekunden lang und zeigt dann wieder den ersten
Bildschirm des Setupmenüs an.
19.2 Anzeige
Die Pumpe kann im Handbetrieb zwei Standardbildschirme anzeigen: Umdrehungen pro
Minute oder Fördermenge in verschiedenen Maßeinheiten.

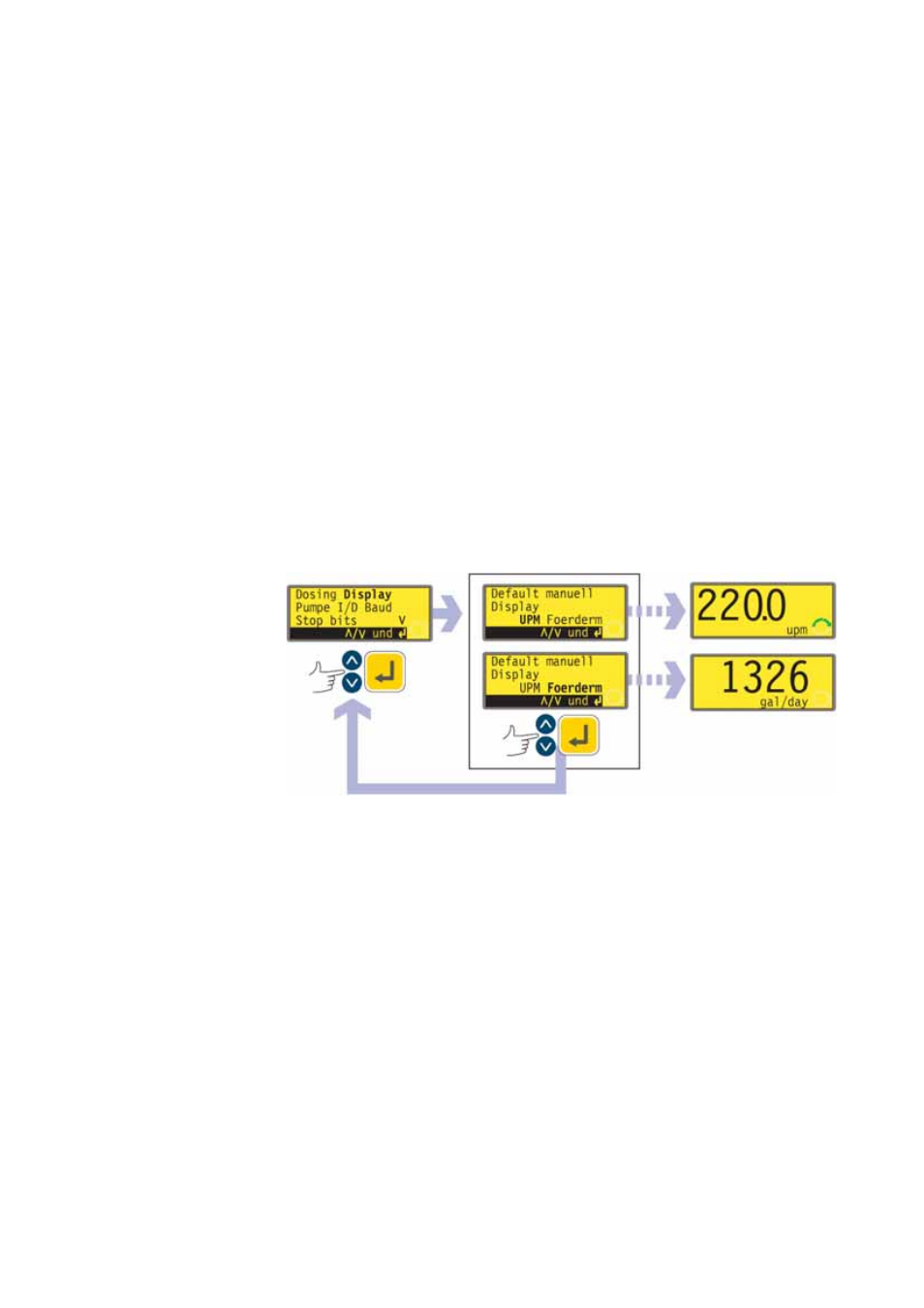

Wählen Sie im ersten Bildschirm des Setupmenüs mit den Tasten AUF und AB den
Menüpunkt Display aus. Drücken Sie zur Bestätigung der Auswahl die Taste ENTER.
Die Pumpe zeigt einen Bildschirm an, in dem Sie das Format des Handbedienungs-
Hauptbildschirms auswählen können. Wählen Sie mit den Tasten AUF und AB eine
Option aus und bestätigen Sie die Auswahl mit der Taste ENTER.
Wenn Sie die Option Förderm (Fördermenge) auswählen und die Pumpe seit dem
Einschalten nicht kalibriert haben, wird für vier Sekunden ein Warnbildschirm
angezeigt. Die Warnung wird nicht angezeigt, wenn das Displayanzeigeformat
wieder geändert wird und die Pumpe in der Zwischenzeit nicht ausgeschaltet wurde.
Die Pumpe zeigt jetzt wieder den ersten Bildschirm des Setupmenüs an.
Wenn die Pumpe das nächste Mal läuft, zeigt der Handbedienungs-Hauptbildschirm
entsprechend Ihrer Auswahl die Pumpentätigkeit entweder in Umdrehungen pro
Minute oder als Fördermenge (mit der ausgewählten Maßeinheit – siehe 19.7
Fördermenge-Maßeinheiten). (Siehe Beispiele.)
Alternative ...
Drücken Sie im Handbedienungs-Hauptbildschirm wiederholt die Taste ENTER, um
entsprechend Ihrer Auswahl zwischen der Anzeige von Umdrehungen pro Minute,
oder Fördermenge (mit der ausgewählten Maßeinheit – siehe 19.7 Fördermenge-
Maßeinheiten) zu wechseln. Dieser Wechsel findet bei laufender und angehaltener
Pumpe statt. Bei laufender Pumpe kann die Anzeige auch durch wiederholtes
