Bedienungsanleitung Watson-Marlow 620DiN, 620Di 42
17.5 Während ein Dosierprogramm läuft
Mit einem Dosierprogramm kann die Pumpe veranlasst werden, Folgendes auszugeben:
eine Charge mit einer bekannten Anzahl von Einzeldosiervorgängen, deren
Dosierung jeweils nach Bedarf mit einem entsprechenden Signal ausgelöst wird,
beispielsweise durch Drücken der Taste START, durch Betätigen eines Fußschalters
oder durch Anlegen eines SPS-Signals (hierbei ist zu beachten, dass nach
Fertigstellung einer solchen Charge zwei Optionen zur Verfügung stehen: Rückkehr
zum Hauptmenü und Wiederholung der Charge durch Drücken der Taste START);
eine Charge mit einer bekannten Anzahl von Dosiervorgängen mit einem
festgelegten Zeitintervall zwischen den einzelnen Dosiervorgängen, die wie oben
beschrieben durch ein Signal ausgelöst werden;
eine unbekannte Anzahl von Dosiervorgängen, deren Dosierung jeweils einzeln nach
Bedarf wie oben beschrieben durch ein Signal ausgelöst wird.
Die beiden ersten Optionen sind von der Einstellung abhängig, die im Dosierprogramm
für das Dosierintervall festgelegt wurde. Siehe 17.1 Einrichten eines Dosierprogramms.
Falls das Dosierintervall auf Null gesetzt ist, gibt die Pumpe jede Dosis einzeln aus. Falls
das Dosierintervall auf einen anderen Wert eingestellt ist, wird die komplette Charge
ausgegeben.
Die dritte Option ist von der Einstellung abhängig, die im Dosierprogramm für die Anzahl
der Dosiervorgänge festgelegt wurde. Siehe 17.1 Einrichten eines Dosierprogramms.

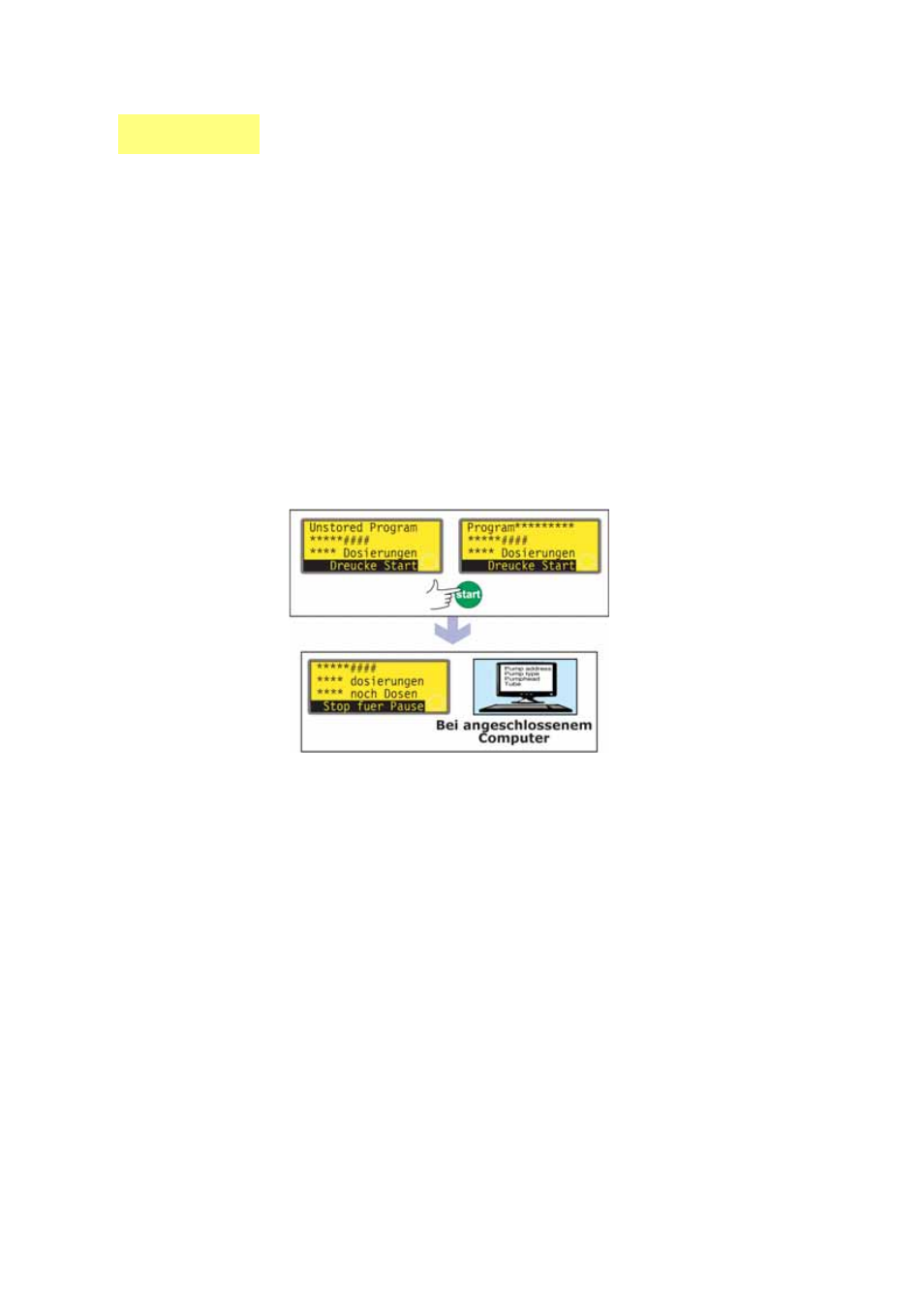

Drücken Sie die Taste START.
Die Pumpe beginnt mit der
Ausgabe der ersten Dosis der
Charge und zeigt dabei den
Arbeitsfortschritt an: Dosier
-
menge, Anzahl der verbleibenden
Dosierungen in der Charge,
Anzahl der vorgenommenen
Dosierungen in der Charge.
Falls ein Computer an die Pumpe
angeschlossen ist (nur 620Di),
werden alle aktuellen Programm -
parameter sowie das aktuelle
Datum und die aktuelle Uhrzeit
ausgegeben. (Siehe Beispiel.)
Pump address 16
Pump type 620Di
Pumphead 620L
Tube 6.4 mm
Program name PROG1
Flow calibration 6.780 ml/rev
Dose size 123.4 ml
Interval 10 s
Number of doses 9999
Speed 100.5 rpm
Direction CCW
Start ramp 0
End ramp 1
Drip 1
Operator ID Joe Lee
Batch ID ABC 25 10 2005
Date 25.10.05
Time 16:42:00
Program started
Pumpenadresse 16
Pumpentyp 620Di
Pumpenkopf 620L
Schlauch 6,4 mm
Programmname PROG1
Fördermengenkalibrierung 6,780 ml/Umin -1
Dosiermenge 123,4 ml
Intervall 10 s
Anzahl der Dosiervorgänge 9999
Drehzahl 100,5 U/min
Drehrichtung Links
Anlauframpe 0
Auslauframpe 1
Rücklauf 1
Bediener-ID Joe Lee
Chargen-ID ABC 25 10 2005
Datum 25.10.05
Uhrzeit 16:42:00
Programm gestartet
