Bedienungsanleitung Watson-Marlow 620DiN, 620Di 74

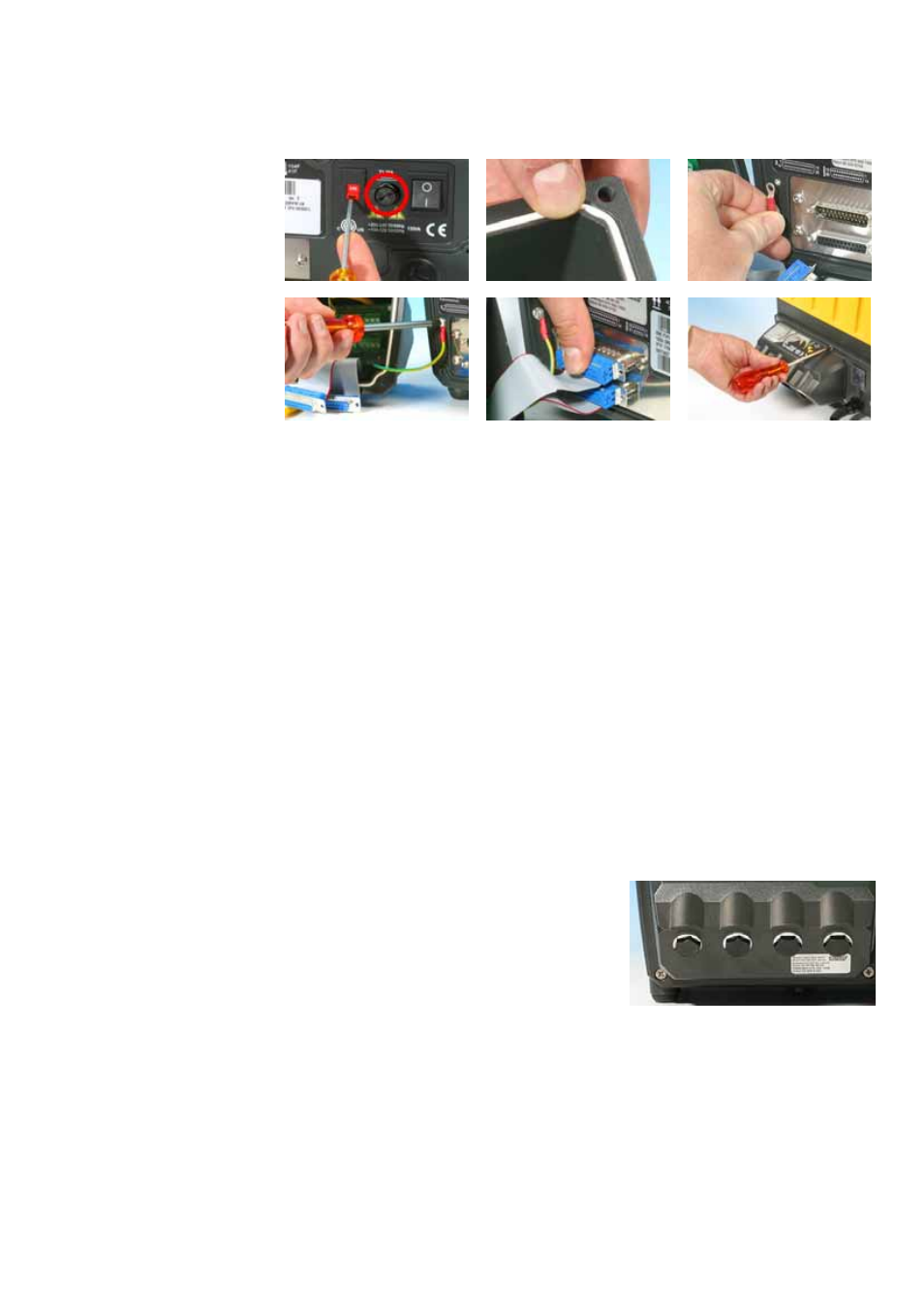

Anbauen des wasserdichten Moduls 620N:
Überprüfen Sie, ob die Sicherung im Sicherungshalter (mit einem Kreis markiert)
intakt ist. Überprüfen Sie, ob der Spannungswahlschalter korrekt eingestellt ist.
Überprüfen Sie, ob der Dichtungsstreifen vollständig in seiner Aufnahmenut auf der
Stirnseite des Moduls sitzt.
Befestigen Sie das Erdanschlusskabel des Moduls. Drehen Sie die
Befestigungsschraube des Erdanschlusskabels ein und ziehen Sie sie mit einem
Anzugsdrehmoment von 2 Nm fest.
Schließen Sie die 25-poligen D-Steckverbinder [Buchse (oben) und Stecker] an.
Halten Sie das Modul in seiner Einbaulage. Achten Sie darauf, dass weder der
Dichtungsstreifen verrutscht noch das Erdanschlusskabel oder die Flachbandkabel
der D-Steckverbinder eingeklemmt werden, und drehen Sie die Befestigungs -
schrauben des Moduls ein (die Schraube oben in der Mitte zuerst). Ziehen Sie die
Schrauben mit einem Anzugsdrehmoment von 2,5 Nm fest.
Hinweis: Das Modul 620N muss mit allen sechs Schrauben gut befestigt sein. Ohne sie
können die Schraubenlöcher korrodieren, sodass der Schutz nach Schutzart IP66 (NEMA
4X) beeinträchtigt wird.
20.2 Verkabelung
Der Benutzer trägt die Verantwortung für den sicheren und zuverlässigen Betrieb der
Pumpe im Fernsteuerungs- und im Automatiksteuerungsbetrieb.
Die 0-V-Leitungen dieser Pumpe haben ein gemeinsames Schaltungsnull und sind über einen
Netztransformator erdfrei gemacht (massefrei).
Die Pumpe kann an isolierte 0-V- oder geerdete
0-V-Schnittstellen angeschlossen werden.
Die Kabeleinführung in das Modul erfolgt über
maximal vier wasserdichte Kabelverschrau
bun -
gen. Diese können anstelle der Dichtungsstopfen
angebracht werden, die beim Versand der
Pumpe in das Modul eingesetzt sind.
Die Anzahl der benötigten Kabelverschraubun -
gen ist von der Anzahl der Verbindungskabel abhängig, sowie von der Ausführung des
Anschlusses durch den Installateur. Als Standard werden vier M16-Kabelverschraubungen
mit der Pumpe geliefert.
Empfohlene Steuerkabel müssen für die Klemmenblöcke benutzt werden: metrisch =
0,14-2,5 mm2 (massiv) und 0,14-1,5 mm2 (Litze). USA = 26 AWG – 14 AWG (massiv)
und 26 AWG – 16 AWG (Litze). Kabel: rund. Maximaler und minimaler Außendurch
-
messer, um nach der Durchführung durch die Standardkabelverschraubung eine gute
Abdichtung zu gewährleisten: 9,5 mm – 5 mm. Der Kabelquerschnitt muss rund sein,
um eine gute Abdichtung zu gewährleisten.
