Watson-Marlow 620DiN Benutzerhandbuch
Seite 88
Bedienungsanleitung Watson-Marlow 620DiN, 620Di
88
21.5 Pumpenstatusausgänge
21.5.1 Logikausgang 1

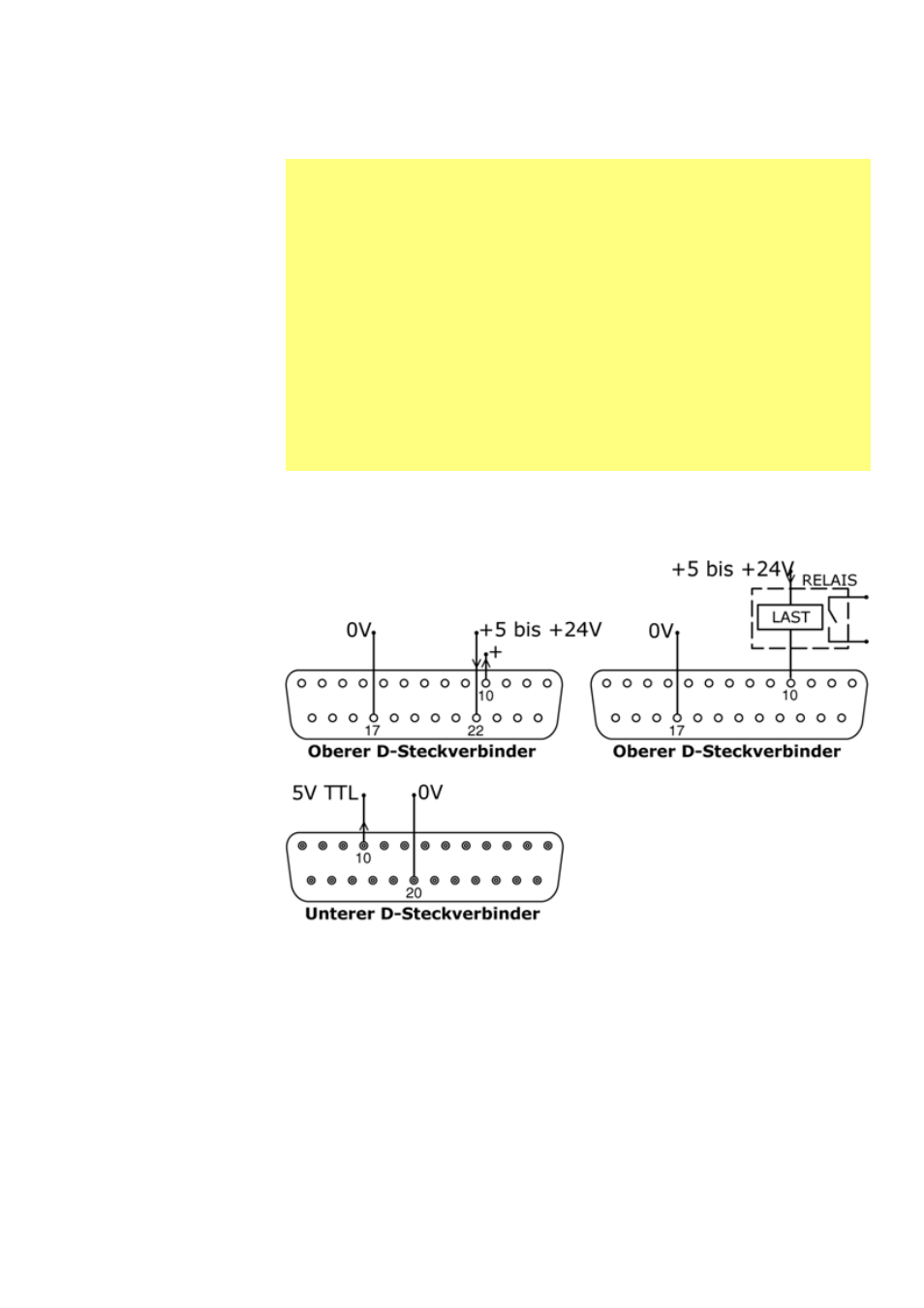

Ausgang 1 wird von Pin 10 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 1 zugewiesenen Funktion. Alternativ kann ein Verbraucher,
beispielsweise eine Relaisspule, an Pin 10 angeschlossen werden, Erde an Pin 17. Je nach
Logikzustand der Ausgang 1 zugewiesenen Funktion fließt Strom durch den Stromkreis.
Schließen Sie keine Geräte an, die mehr als 50 mA benötigen.
Außerdem steht Ausgang 1 als 5-V-TTL-Logiksignal auf Pin 10 des unteren D-
Steckverbinders zur Verfügung. Er ändert seinen Zustand entsprechend dem
Logikzustand der Ausgang 1 zugewiesenen Funktion. Schließen Sie kein Gerät an, dass
mehr als 1 TTL-Last benötigt.
Standardmäßig ist Ausgang 1 für die Anzeige des Ein-/Aus-Status konfiguriert. Siehe 12
Erstmaliges Einschalten.
Wichtig: Pumpenstatusausgänge
Alle vier Ausgänge können über die Software für die Ausgabe einer Reihe von
Parametern konfiguriert werden: Siehe Ausgänge unter Setup.
Ausgänge 1 und 2 sind gleichzeitig vom oberen und unteren D-Steckverbinder
verfügbar. Die Ausgänge vom unteren D-Steckverbinder funktionieren nur mit
5 V TTL.
Alle vier vom oberen D-Steckverbinder aus verfügbaren Ausgänge sind Open-
Kollektor-Ausgänge.
Durch Anlegen einer positiven Spannung mit maximal 24 V an Pin 22 des
oberen D-Steckverbinders gilt diese Spannung für alle Ausgänge ab diesem
Stecker: Pin 22 hat eine mit Pins 23, 24 und 25 gemeinsame Spannungs -
versorgung. Es muss darauf geachtet werden, dass die Versorgungsspannung
für alle Verbraucher an allen Ausgängen ausreicht. Wichtig: Die Gesamtlast
der vier Logikausgänge darf 50 mA nicht überschreiten.
