Bedienungsanleitung Watson-Marlow 620DiN, 620Di 103

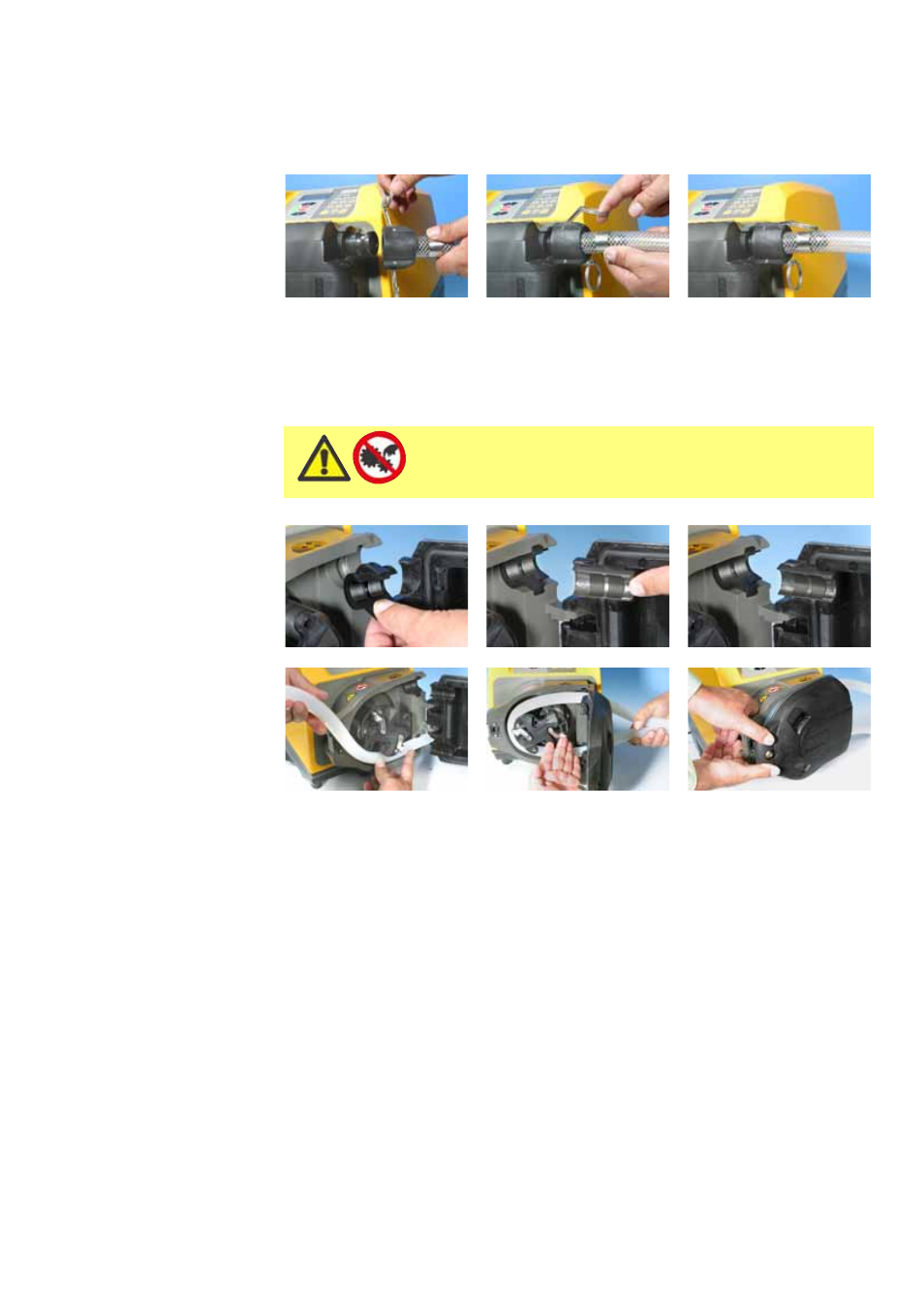

LoadSure-Industrieelemente, die schwarze Verbinder aufweisen, werden mit
Camlock- (Nutkurve-) Fittings an ein Schlauchsystem angeschlossen.
Schieben Sie die Buchse über den Elementsteckverbinder.
Schließen Sie beide Nockenhebel durch Zusammenziehen, bis sie eingreifen.
27.7 620R – Einlegen von Schläuchen
620R für lose Schlauchleitungen sind werksseitig für die Aufnahme von Watson-
Marlow-Schläuchen der Serie 600 mit 3,2 mm Wandstärke eingerichtet. Die
Fördereigenschaften der Pumpe werden beim Einsatz anderer Schläuche negativ
beeinflusst.
Schlauchschellensatz passend zu den Schlauchabmessungen einlegen.
Die beiden U-förmigen Spurschellenhälften in die Anschlüsse des Pumpenkopfes
einlegen (Die U-Form verhindert, dass der Schlauch falsch eingelegt wird).
Die Rohrschellenhälften für den Pumpenkopfdeckel sind mit einem erhabenen T im
Einlegebereich gekennzeichnet. Die Rohrschellenhälften in die Schlitze an der
Innenseite ober- und unterhalb des Scharniers einlegen. Festdrücken und in die
verriegelte Position schieben.
Beim Schließen des Pumpenkopfdeckels legen sich die beiden Hälften der
Rohrschelle um den Schlauch.
Die Druckrollen entriegeln.
Ein Schlauchende in die U-förmige Schelle des unteren Anschlusses einlegen und in
dieser Position festhalten.
Das Schlauchelement stramm um die entriegelten Druckrollen führen, darauf
achtend, dass es längs nicht verdrillt ist.
Das andere Schlauchende in die U-förmige Schelle des oberen Anschlusses einlegen.
Beide Schlauchenden unter Spannung mit einer Hand festhalten.
Die Druckrollen einrücken.
Trennen Sie die Pumpe grundsätzlich von der
Netzstromversorgung, bevor Sie den Schutz öffnen
oder irgendwelche Positionierungs-, Ausbau- oder
Wartungsarbeiten durchführen.
